Opis produktu: W6300-EVB-Pico - płytka z mikrokontrolerem RP2040 i Ethernet - WIZnet
W6300-EVB-Pico to zaawansowana płytka rozwojowa wyposażona w mikrokontroler RP2040 z dwurdzeniowym procesorem ARM Cortex M0+ oraz twardo implementowany kontroler sieciowy WIZnet W6300. Moduł zapewnia stabilną i szybką łączność Ethernet dzięki obsłudze IPv4 / IPv6, TCP / UDP i innych popularnych protokołów. Kompatybilność pinów z Raspberry Pi Pico sprawia, że W6300-EVB-Pico jest świetnym wyborem zarówno dla początkujących, jak i profesjonalistów rozwijających systemy wbudowane z komunikacją sieciową. Zintegrowany port RJ45, wbudowany konwerter USB typu C oraz pamięć Flash 2 MB sprawiają, że płytka jest gotowa do działania zaraz po wyjęciu z opakowania.

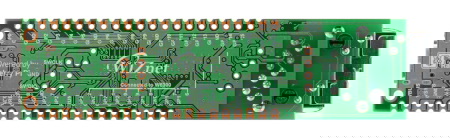

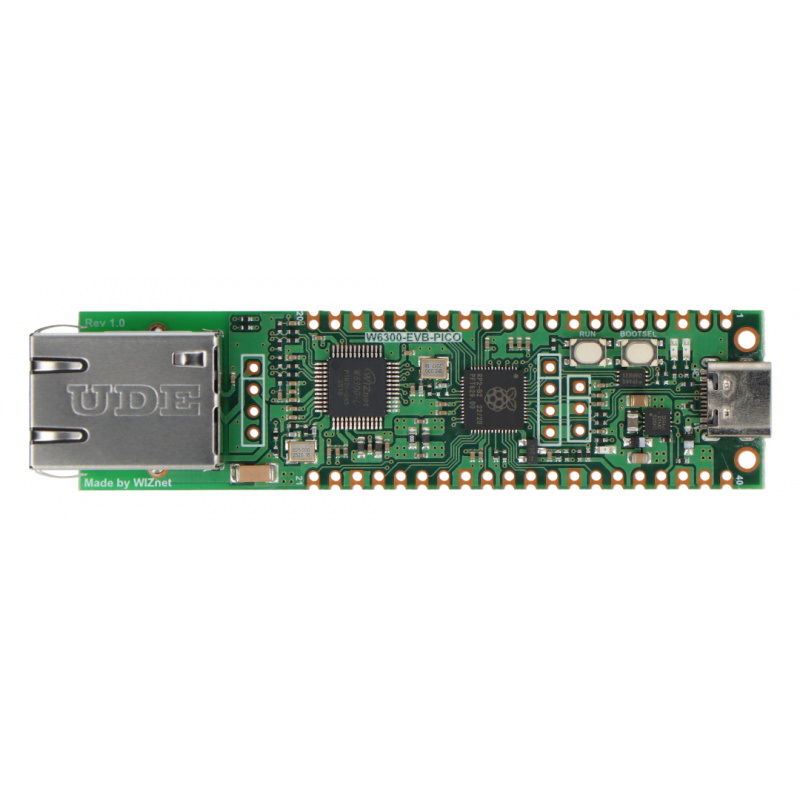

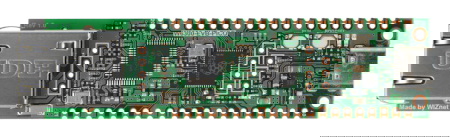

W6300-EVB-Pico - płytka z mikrokontrolerem RP2040 i Ethernet - WIZnet.

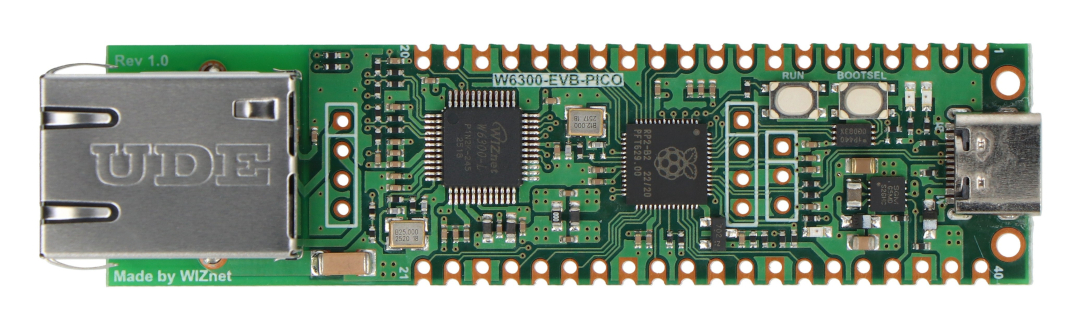

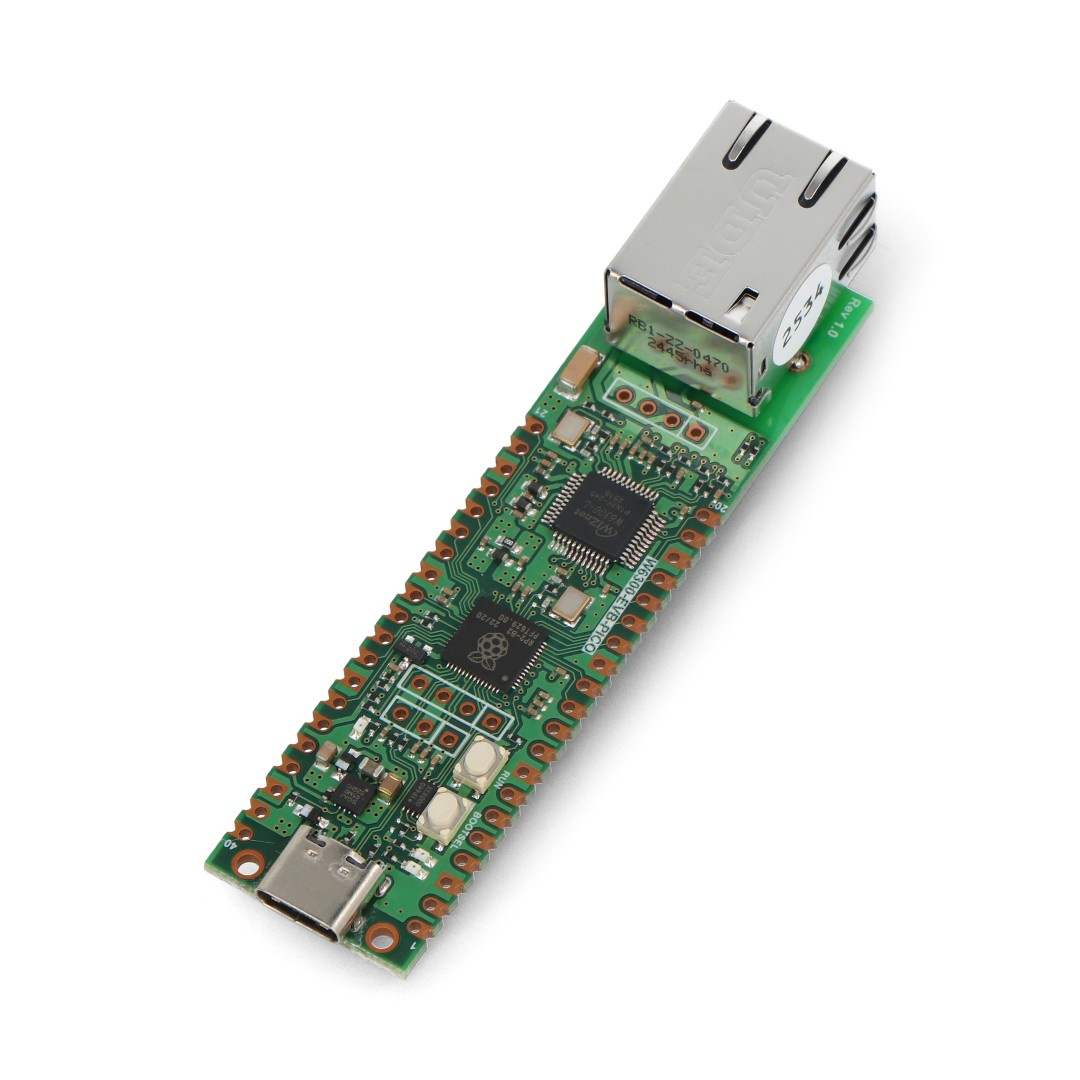

Płytka wyposażona w mikrokontroler Raspberry Pi RP2040.
Główne cechy W6300-EVB-Pico
- Dwurdzeniowy mikrokontroler RP2040: taktowanie do 133 MHz, 264 kB SRAM, 2 MB pamięci Flash QSPI
- Zintegrowany kontroler Ethernet W6300: pełna obsługa IPv4 / IPv6, TCP / UDP, do 8 socketów sprzętowych
- Pełna zgodność z Raspberry Pi Pico: identyczne wyprowadzenia, możliwość wykorzystania istniejących bibliotek i shieldów
- Port RJ45 wbudowany na PCB: nie wymaga dodatkowych modułów Ethernet
- Komunikacja SPI i QSPI z W6300: wydajna transmisja danych
- Obsługa Auto-Negotiation i Full / Half Duplex: elastyczność w warunkach sieciowych
- Kompletny zestaw peryferiów: UART, SPI, I2C, PWM, ADC, PIO, Timery
- Zasilanie przez USB typu C: kompatybilne z nowoczesnymi zasilaczami

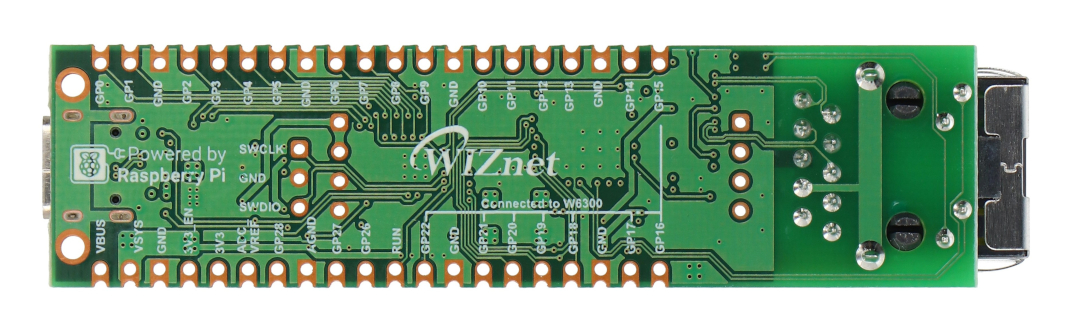

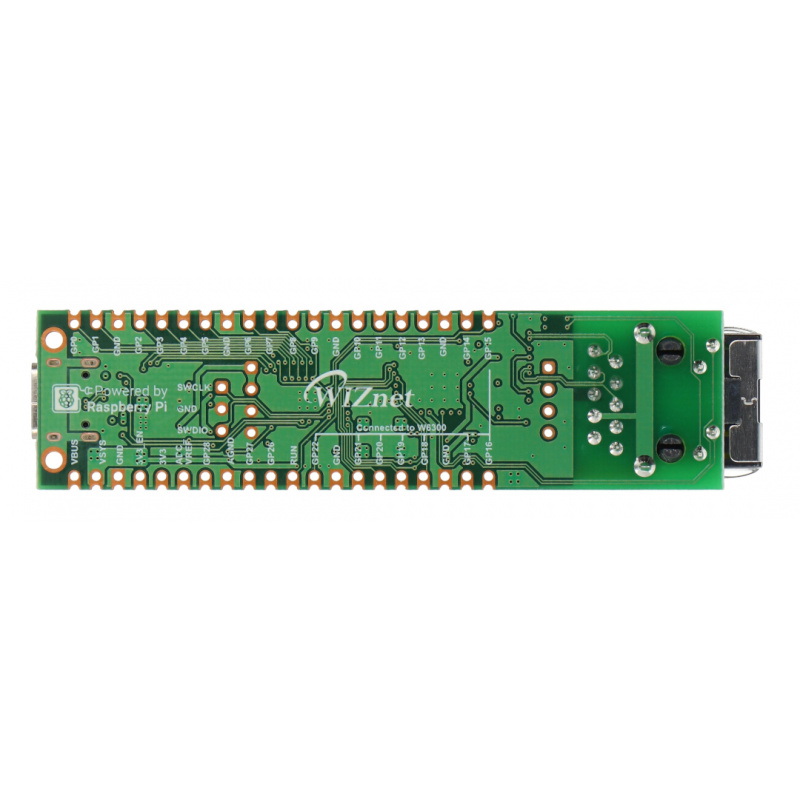

Wyprowadzenia modułu
W6300-EVB-Pico zachowuje typowy układ pinów Raspberry Pi Pico, ale dodatkowo wykorzystuje GPIO15 - GPIO22 do komunikacji z układem W6300 w trybie QSPI. Oznacza to, że przy korzystaniu z funkcji Ethernet, te piny nie mogą być używane jako GPIO.
Najważniejsze przypisania pinów:
- GPIO15 - INTn (przerwanie W6300)
- GPIO16 - CSn (chip select)
- GPIO17 - SCLK (zegar SPI)
- GPIO18-21 - QSPI IO0-IO3
- GPIO22 - RSTn (reset W6300)
- GPIO25 - wbudowana dioda LED
- GPIO29 - ADC3 (pomiar VSYS/3)
Moduł udostępnia także:
- 3-pinowy port debugowania SWD
- pin 3V3_EN do wyłączania zasilania 3,3 V
- pin RUN do resetowania RP2040

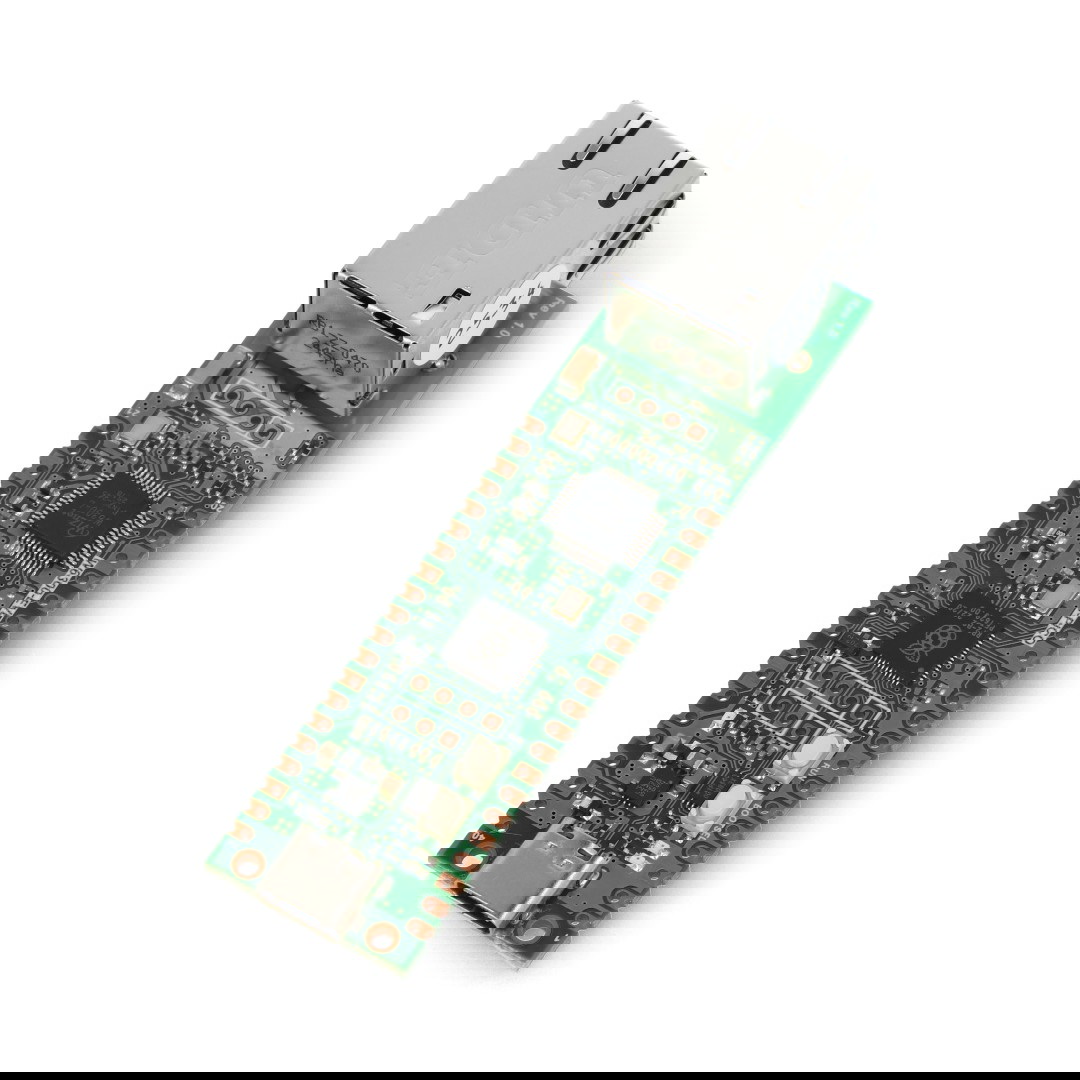

W6300-EVB-Pico posiada złącze Ethernet.

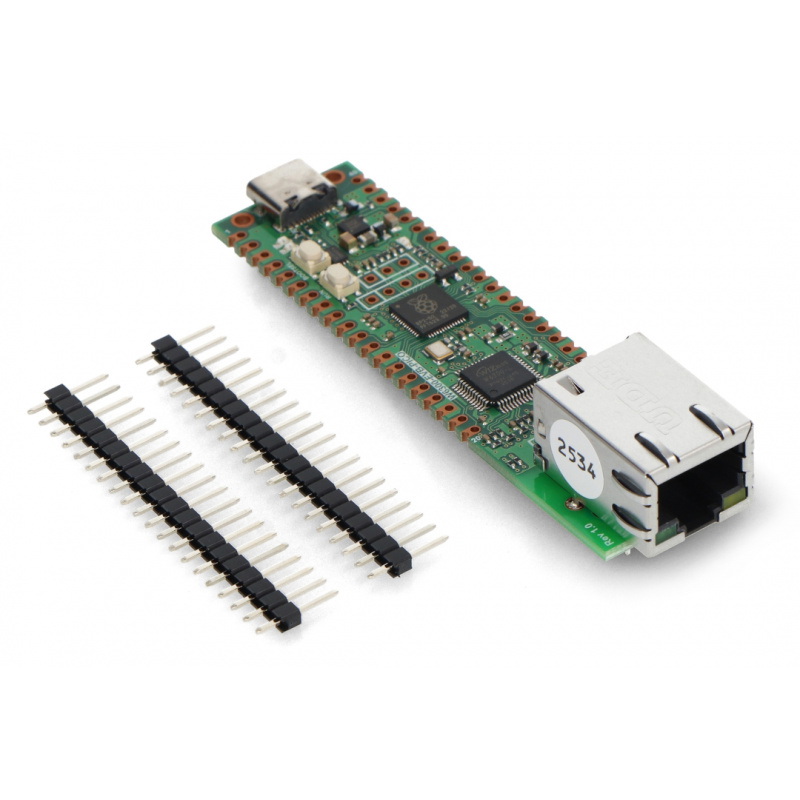

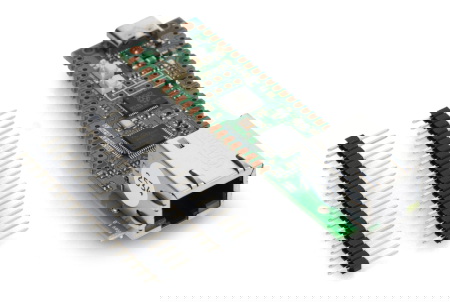

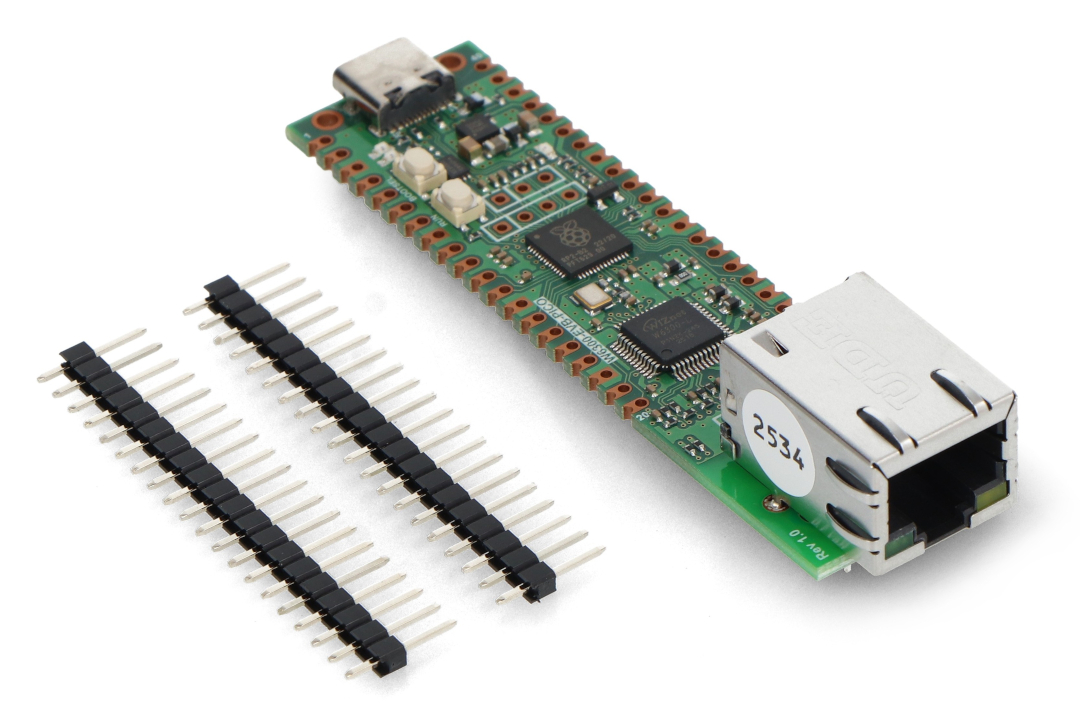

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna W6300-EVB-Pico
- Mikrokontroler: RP2040 (Dual-core ARM Cortex M0+)
- Taktowanie CPU: do 133 MHz
- Pamięć: 264 kB SRAM, 2 MB QSPI Flash
- Liczba pinów GPIO: 30 (4 z funkcją ADC)
- Interfejsy komunikacyjne: 2x UART, 2x I2C, 2x SPI, 16x kanały PWM
- Napięcie pracy części logicznej: 3,3 V
- Konfiguracja pinów: zgodna z Raspberry Pi Pico
- Obsługiwane protokoły internetowe: TCP, UDP, IPv4, IPv6, ICMPv4, ICMPv6, ARP, IGMP, MLDv1, PPPoE
- Liczba socketów: 8 niezależnych
- Pamięć dla TX/RX: 16 kB (łącznie)
- Złącze USB: USB typu C
- Port Ethernet: RJ45 (RB1-125BAG1A)
- Rodzaj Ethernetu: 10 / 100 Mb/s, Full / Half Duplex
- Napięcie zasilania (VBUS): 5 V ±10%
- Zakres napięcia systemowego (VSYS): od 4,3 V do 5,5 V
- Temperatura pracy: od -20°C do 85°C`
- Wymiary: 51 x 21 mm (format zgodny z Raspberry Pi Pico)
Zawartość zestawu
- 1x Płytka W6300-EVB-Pico
- 2x Listwa goldpin
