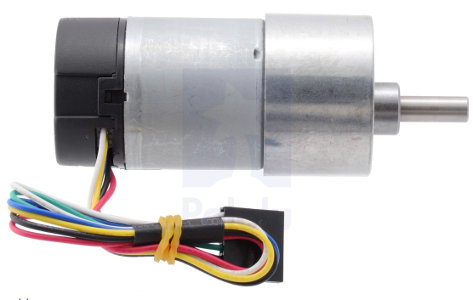

Silnik z przekładnią 37Dx70L 50:1 12V 200RPM + enkoder CPR 64

Silnik wysokiej mocy z przekładnią 50:1, 200 obr/min, moment obrotowy 12 kg*cm (1,19 Nm). Urządzenia posiada enkoder kwadraturowy o rozdzielczości 64 impulsy na obrót (po przełożeniu 3200 impulsów na obrót).

Więcej szczegółów

PLL-05111

Dodano produkt do koszyka

Dostępny, wysyłka 24h!

Cena: 154,90 zł



Specyfikacja

ParametrOpis
Napięcie zasilania:od 6 V do 12 V
Napięcie pracy enkodera:od 3,5 V do 20 V
Przekładnia:50 : 1
 Wymiary70 x 37 mm (szczegóły na rysunku technicznym)
 Średnica wału:6 mm
 Masa:215 g
Rozdzielczość enkoderów:64 impulsy na obrót (po przekładni 3200)
Parametry dla zasilania 6 V
Prędkość obrotowa:100 obr/min
Moment obrotowy:6,0 kg*cm (0,59 Nm)
Średni pobór prądu:250 mA
Maksymalny pobór prądu:2800 mA
Parametry dla zasilania 12 V
Prędkość obrotowa:200 obr/min
Moment obrotowy:12,0 kg*cm (1,19 Nm)
Średni pobór prądu:300 mA
Maksymalny pobór prądu:5000 mA



Akcesoria

W naszej ofercie znajdziesz również dedykowane akcesoria:





Do silników zostały zaprojektowane specjalne mocowania oraz Huby 6mm do montażu kół.

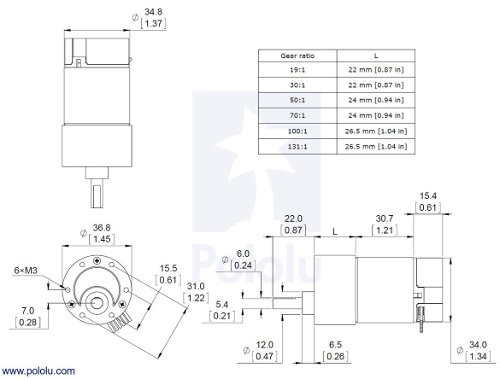

Wymiary

Silnik ma średnice 36,8 mm, jego długość całkowita wynosi 70 mm. Szczegółowe dane zostały podane na rysunku technicznym.

Gdzie wymiar L jest równy 22 mm.

Enkodery

Oparte na zjawisku Halla sensory wykrywają impulsy na obracającej się magnetycznej tarczy umieszczonej w tylnej części silnika. Kwadraturowe enkodery umożliwiają pomiar z rozdzielczością 64 impulsów na obrót wału silnika. Po przekładni jest to odpowiednia ilość razy więcej.

Wyprowadzenia:

  • Czerwony - zasilania silnika
  • Czarny - zasilanie silnika
  • Zielony - potencjał masy enkodera
  • Niebieski - zasilanie enkodera (3,5 V - 20 V)
  • Żółty - wyjście A enkodera
  • Biały - wyjście B enkodera





Rysunek przedstawia sygnał z obu kanałów enkoderów. Sygnał B jest przesunięty w fazie względem sygnału A o 90 stopni.





  • Średnica 37.0 mm
  • Długość: 70 mm
  • Napięcie zasil. od 6.0 V
  • Napięcie zasil. do 12.0 V
  • Silnik - pobór prądu 300 mA
  • Silnik - przekładnia 50:1
  • Prędkość obrotowa 200 obr/min
  • Moment obrotowy: 12.0 kg*cm
  • Masa: 215 g
  • Silnik - śr. wał: 6.0 mm
