P-Star 25K50 Micro PIC18F25K50 - Pololu 3150

Indeks: PLL-02676 EAN: 5904422367442

Moduł wyposażony w mikrokontroler Microchip PIC18F25K50z zainstalowanym bootloaderem. Wyposażony jest w 16 cyfrowych wejść/wyjść oraz popularne interfejsy komunikacje. Napięcia zasilania mieści się w zakresie od 5,5 V do 15 V.

P-Star 25K50 Micro PIC18F25K50 - Pololu 3150
184,00 zł
149,59 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Na zamówienie
Producent: Pololu

Opis produktu: P-Star 25K50 Micro PIC18F25K50 - Pololu 3150

P-Star jest modułem ogólnego przeznaczenia wyposażonym w mikrokontroler PIC PIC18F25K50. Posiada 32 kb pamięci Flash, 2 kb RAM oraz kontroler USB. Dzięki wbudowanemu regulatorowi napięcia, urządzenia można zasilać napięciem od 5,5 V do 15 V.

Moduł nie posiada zlutowanych konektorów (listwy goldpin znajdują są jednak dołączone do zestawu). Użytkownik sam decyduje, których wyprowadzeń będzie potrzebował, dzięki temu płytka może zachować swoje niewielkie rozmiary.

Uwaga!

Przed podłączeniem należy zapoznać się z instrukcją instalacji.

P-Star 25K50 Micro PIC18F25K50.

Wyprowadzenia



P-Star 25K50 Micro PIC18F25K50

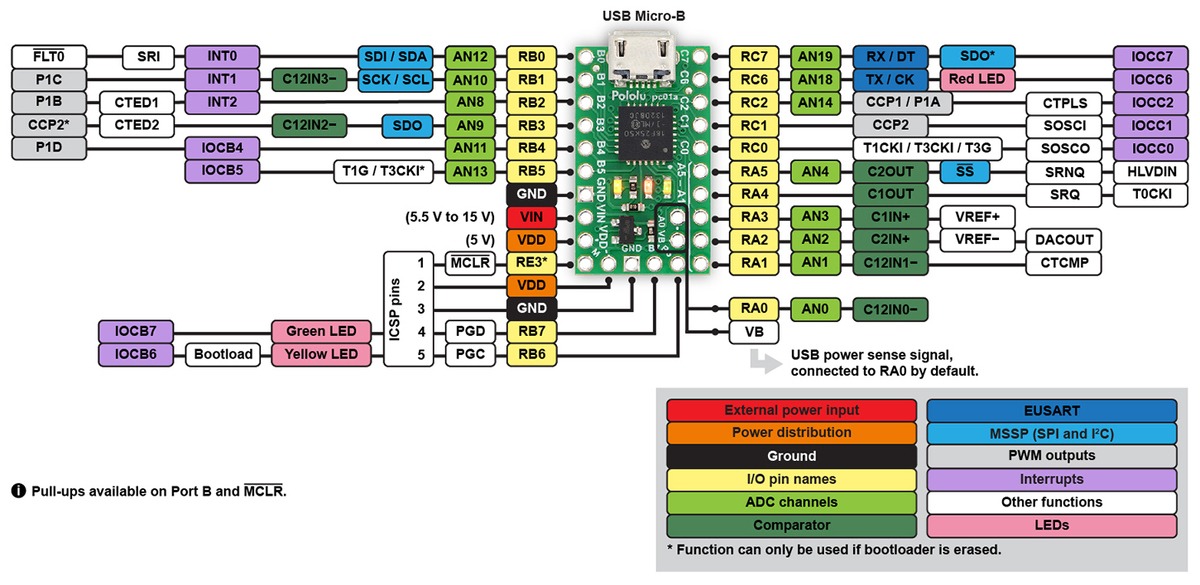

Rysunek przedstawia rozkład wyprowadzeń modułu P-Star Mini firmy Pololu. Schemat można pobrać w postaci pliku PDF.

P-Star 25K50 Micro PIC18F25K50 - Pololu 3150.

Specyfikacja P-Star 25K50 Micro

  • Napięcie zasilania:
    • Z gniazda USB 5 V
    • Zewnętrzne VIN: 5,5 V do 15 V
  • Mikrokontroler: PIC18F25K50
    • Pamięć Flash: 32 kb (z czego 8 przeznaczone dla bootloadera)
    • Pamięć SRAM: 2 kb
    • Pamięć EEPROM: 256 b
    • Taktowanie: 16 MHz
    • Napięcie pracy wyprowadzeń: 5 V
    • Piny I/O: 16
    • Kanały PWM: 2
    • Ilość wejść analogowych: 13
    • Wbudowany przetwornik DAC 5-bitowy
    • Interfejsy szeregowe: UART, SPI, I2C
    • Wbudowany kontroler USB full-speed
    • Zewnętrzne przerwania
  • Trzy diody LED do dyspozycji użytkownika
  • Przycisk RESET
  • Wyprowadzone złącze ICSP do podłączenia zewnętrznego programatora AVR
  • Złącze micro USB do programowania (przewód microUSB do nabycia osobno)
  • Zainstalowany bootlader P-star (sterowniki), szczegóły w przewodniku użytkownika
  • Moduł kompatybilny ze standardowymi narzędziami programistycznymi Microchip
  • W zestawie złącza goldpin do samodzielnego lutowania
  • Wymiary: 25,4 x 15,3 x  4,6 mm
  • Masa: 1,5 g (bez złącz)
Szerokość opakowania 8 cm
Wysokość opakowania 9.5 cm
Głębokość opakowania 0.1 cm
Masa opakowania 0.004 kg
