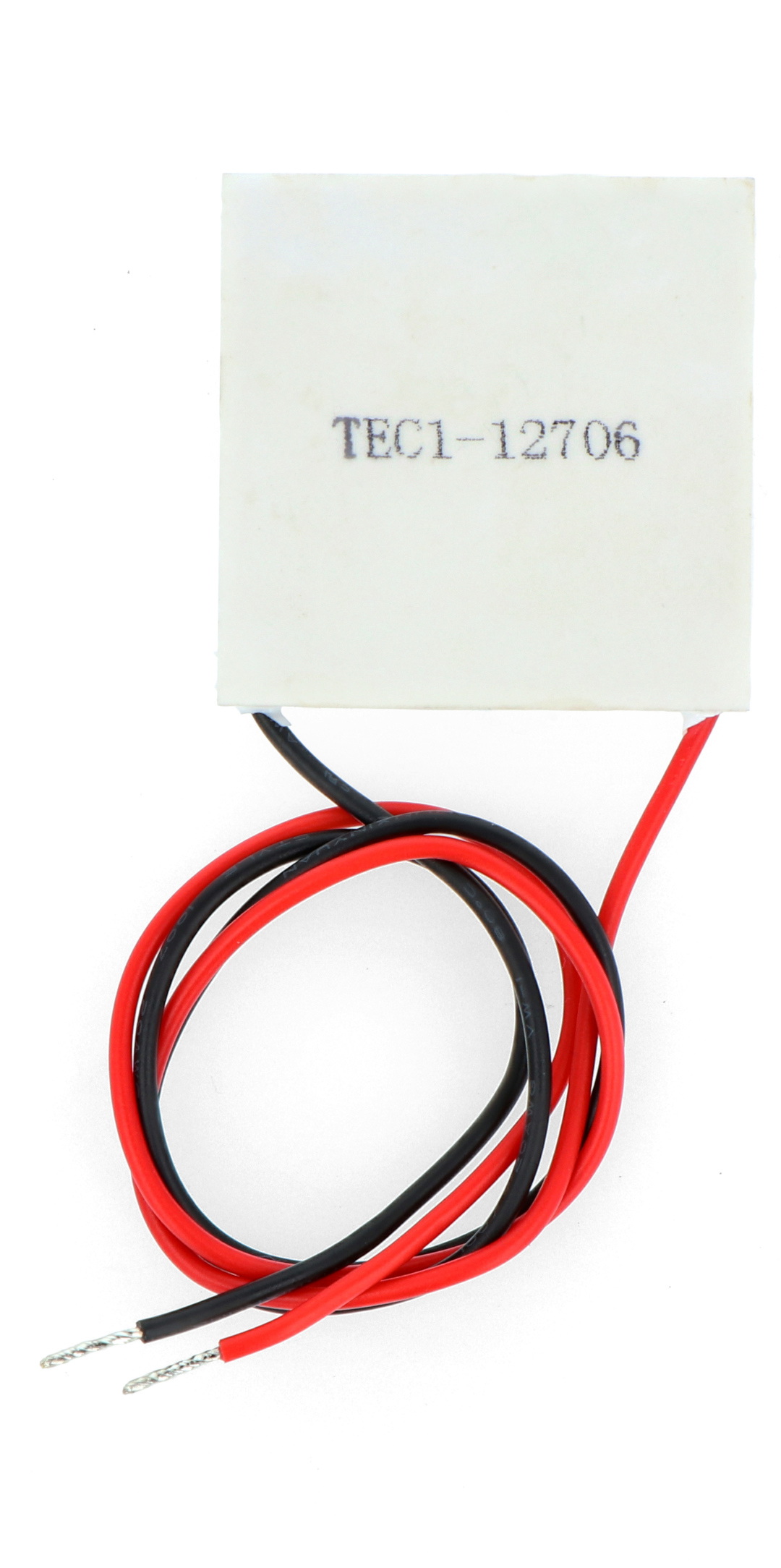

Opis produktu: Ogniwo Peltiera TEC1-12706 12 V / 6 A
Ogniwo chłodnicze stosowane np. w przenośnych lodówkach i chłodziarkach. Zasilane jest napięciem do 12 V, pobiera do 6 A prądu. Wymiary płytki to 40 x 40 x 4 mm. Urządzenie złożone z dwóch płytek połączonych złączami p-n z jednej strony pobiera ciepło, tak aby oddać je z drugiej. Szczegółowy opis zasady działania zjawiska Peltiera oraz budowy ogniw można znaleźć na tej stronie.
Specyfikacja ogniwa Peltiera
- Napięcie zasilania: od 0 do 15,5 V (nominalne 12 V)
- Moc: max 60 W
- Pobór prądu: max 6 A
- Rezystancja: od 2 Ω do 2,2 Ω
- Ciśnienie: 85 N/cm2
- Temperatura pracy: od -55 °C do 83 °C
| W celu zwiększenia wydajności oraz ochrony ogniwa zaleca się dołączenia radiatora po stronie ciepłej. |
Czym jest ogniwo Peltiera?
Ogniwa Peltiera należą do półprzewodnikowych elementów termoelektrycznych, których najistotniejszą cechą i zastosowaniem jest wydajne realizowanie wymiany cieplnej bez konieczności zastosowania czynnika chłodzącego. Dzięki temu rozmiary instalacji chłodzącej mogą zostać znacząco zmniejszone, a konstrukcja może znajdować się w każdej pozycji i przyjmować dowolny kształt.
Ogromną zaletą jest również możliwość łączenia wielu modułów Peltiera w celu uzyskania bardziej wydajnego chłodzenia. Elementy te działają, wykorzystując zjawisko Peltiera, w którym pod wpływem przepływu prądu na granicy dwóch przewodników lub półprzewodników połączonych specjalnymi złączami następuje zmiana poziomu energetycznego elektronów. Jej efektem jest ogrzanie jednego złącza i ochłodzenie drugiego, co można wykorzystać w celu zapewnienia wydajnego chłodzenia bez wykorzystania czynnika chłodzącego.
Ogniwa Peltiera mogą być stosowane między innymi w lodówkach, chłodziarkach, komorach klimatycznych, instalacjach klimatyzacji w pojazdach, czy systemach chłodzenia w urządzeniach elektronicznych.
Specyfikacja modułu Peltiera
Ogniwo Peltiera TEC1-12706 jest zasilane prądem o napięciu 12 V (maksymalnie 15,5 V) i natężeniu 6 A. Temperatura robocza dla tego elementu powinna zawierać się w przedziale od -55 do 83°C, a rezystancja ogniwa mieści się w zakresie od 2 do 2,2 Ω. Przy prawidłowym użytkowaniu żywotność ogniwa może wynosić nawet do dwustu tysięcy godzin.
Aby zapewnić najbardziej wydajne chłodzenie, większą trwałość modułu i maksymalny poziom bezpieczeństwa całego urządzenia, najlepiej jest umieścić na ogniwie dodatkowy radiator - umożliwia on sprawne odprowadzenie nadmiaru ciepła z powierzchni elementu.
Ten model możesz wykorzystać w wielu projektach elektronicznych, na przykład do budowy własnej przenośnej lodówki czy zamrażarki. Element sprawdzi się też jako część zamienna do innych urządzeń wykorzystujących ogniwa Peltiera o takich samych złączach, warunkach roboczych (temperatura, ciśnienie) oraz parametrach zasilania i poboru prądu.
Przeczytaj więcej o płytkach Peltiera w artykule na naszym blogu.
