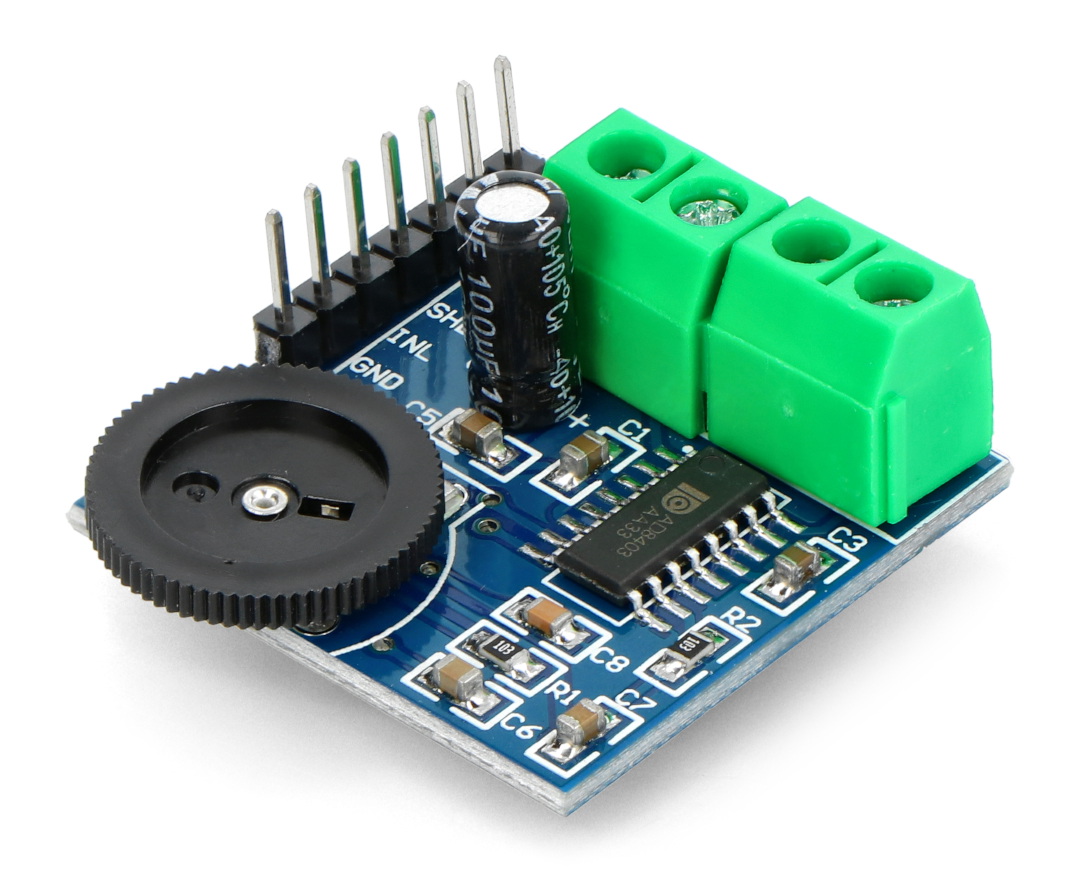

Opis produktu: Wzmacniacz audio stereo PAM8403 5V 3W - dwukanałowy ze złączami
Moduł z uniwersalnym wzmacniaczem dwukanałowym zasilany napięciem 5 V. Pozwala podłączyć głośniki od 4 Ω do 8 Ω o mocy 3 W każdy. Moduł posiada wlutowane złącza oraz potencjometr do regulacji głośności.
Specyfikacja wzmacniacza audio stereo PAM8403
- Zasilanie: od 2,5 V do 5,5 V
- Moc wyjściowa: 2x 3 W
- Impedancja głośników wyjściowych: od 4 Ω do 8 Ω
- Sprawność: 90%
- Temperatura pracy: od -40°C do 85°C
- Pasmo: od 20 Hz do 20 kHz
- Wymiary: 30 x 30 mm
Szczegóły w dokumentacji technicznej.

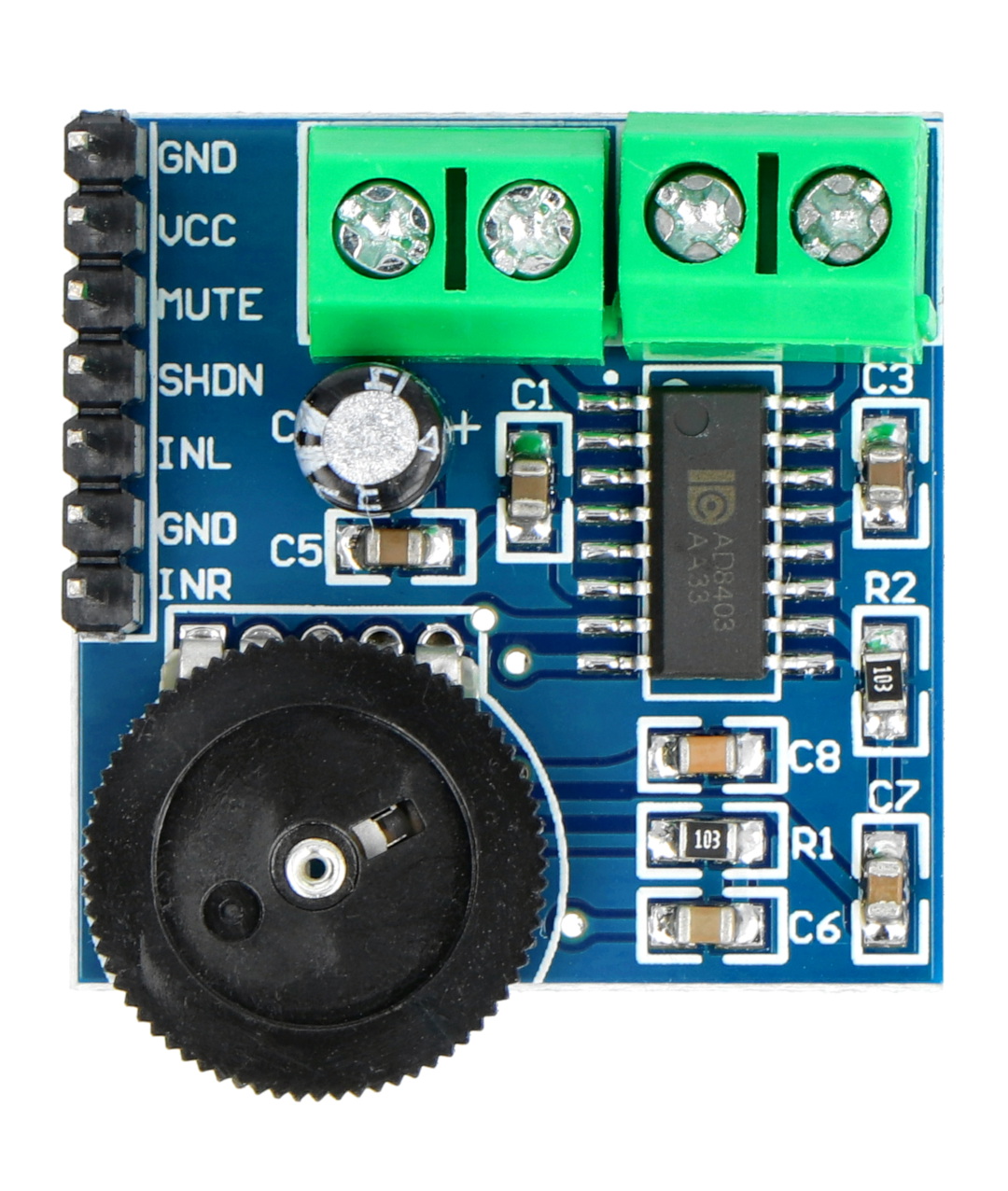

Wyprowadzenia wzmacniacza PAM8403.
Podłączenie
Moduł posiada następujące wyprowadzenia:
Wyprowadzenia wzmacniacza PAM8403.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 2,5 V do 5,5 V |
| MUTE | Pin głośności aktywowany stanem niskim. |
| SHDN | Wyłączenie układu aktywowane stanem niskim. |
| INL | Wejście lewego kanału. |
| GND | Masa układu. |
| INR | Wejście prawego kanału. |
| R+, R- | Wyjścia prawego kanału (złącza śrubowe). |
| L+, L- | Wyjścia lewego kanału (złącza śrubowe). |
