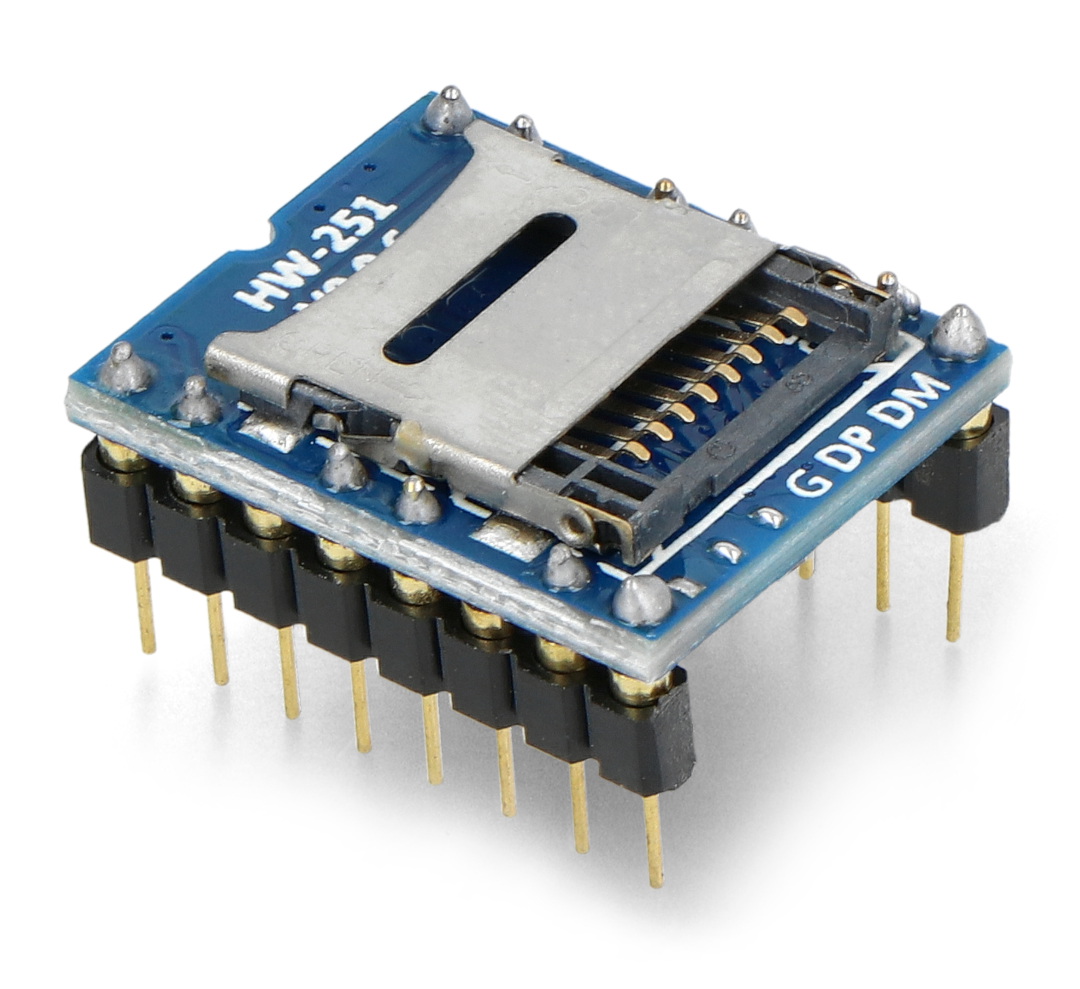

WTV020 - odtwarzacz / dekoder MP3 z gniazdem microSD

Indeks: GRL-12511 EAN: 5904422308766

Moduł pozwalający odtwarzać pliki muzyczne bezpośrednio z karty microSD poprzez wbudowane gniazdo. Obsługuje karty o pojemności do 1 GB. Napięcie zasilania wynosi od 2,6 V do 3,6 V.

WTV020 - odtwarzacz / dekoder MP3 z gniazdem microSD
15,90 zł
12,93 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2023-12-15
Oczekiwanie na dostawę
Producent: OEM

Opis produktu: WTV020 - odtwarzacz / dekoder MP3 z gniazdem microSD

Moduł pozwalający odtwarzać pliki muzyczne bezpośrednio z karty microSD poprzez wbudowane gniazdo. Obsługuje karty o pojemności do 1 GB. Napięcie zasilania wynosi od 2,6 V do 3,6 V. Współpracuje z formatami WAV i AD4, obsługuje systemy plików FAT.





Produkt kompatybilny z Arduino

W sieci można znaleźć bibliotekę wraz instrukcją podłączenia dla użytkowników Arduino.



Specyfikacja techniczna odtwarzacza

  • Napięcie zasilania: od 2,6 V do 3,6 V
  • Wspiera prędkość próbkowania: od 6 kHz do 36 kHz dla AD4 / od 6 kHz do 16 kHz dla WAV
  • Posiada wbudowany przetwornic DAC o rozdzielczości 16 bit
  • Obsługiwane formaty: WAV / AD4
  • Gniazdo na kartę microSD
  • Obsługuje karty microSD o pojemności do 1 GB z systemem plików FAT
  • Wyprowadzenia: przylutowane złącza goldpin raster 2,54 mm

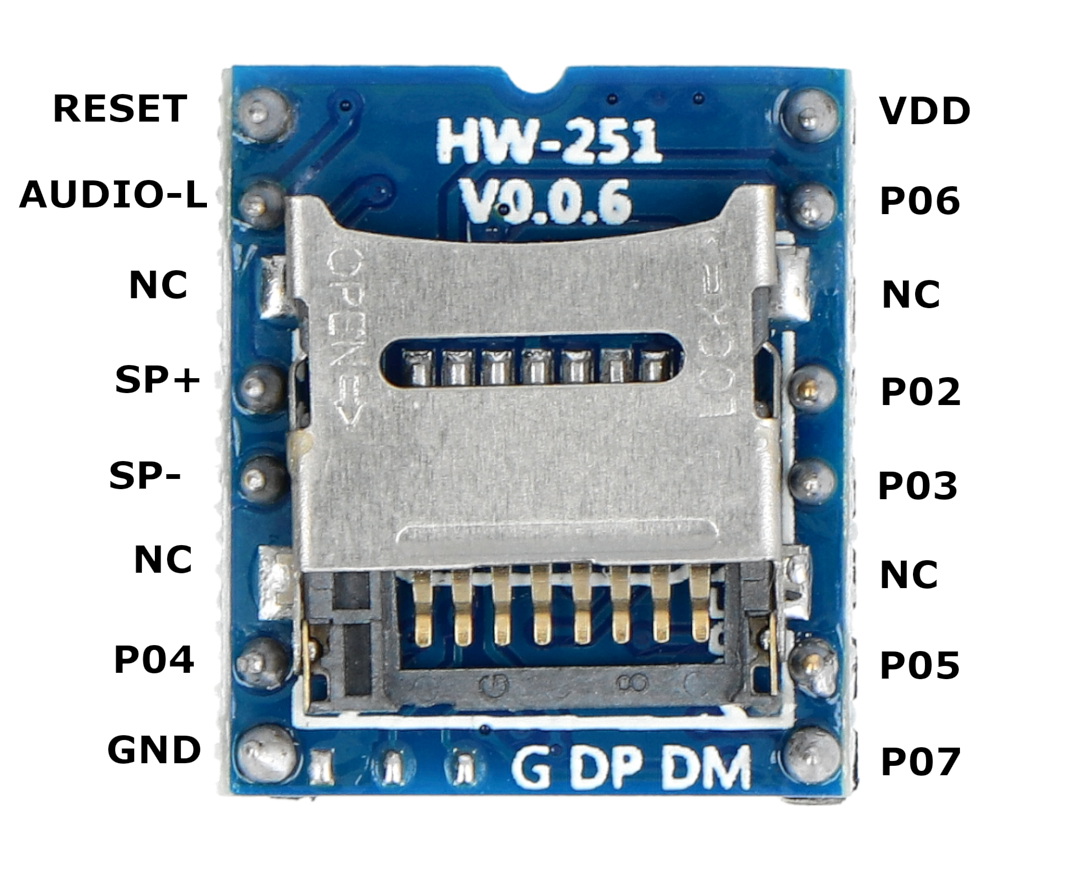

Wyprowadzenia - opis i rozmieszczenie

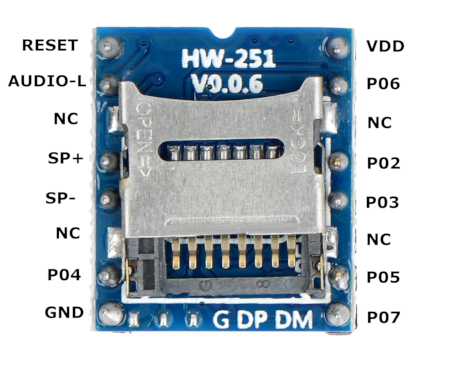

Odtwarzacz mp3 - schemat wyprowadzeń



Pin Opis
RESET Reset.
AUDIO-L Wyjście audio DAC (+) do wzmacniacza.
NC Nie podłączony.
SP+ PWM+ wyjście audio do głośnika.
SP- PWM- wyjście audio do głośnika.
NC Nie podłączony.
P04 Key / CLK - pin zegarowy
GND Masa układu.
P07 Key - może zostać niepodłączony.
P05 Key / Data In - pin wejściowy danych.
NC Nie podłączony.
P03 Key - może zostać niepodłączony.
P02 Key - może zostać niepodłączony.
NC Nie podłączony.
P06 Busy - wyjście statusowe.
VDD Napięcie zasilania od 2,6 V do 3,6 V.



Szerokość opakowania 6 cm
Wysokość opakowania 1.6 cm
Głębokość opakowania 8 cm
Masa opakowania 0.004 kg
