Opis produktu: Miernik cęgowy UNI-T UT203+
Miernik cęgowy umożliwiający pomiar napięcia stałego i zmiennego do 600 V oraz natężenia prądu stałego i zmiennego do 400 A. Ponadto urządzenie pozwala na mierzenie wartości rezystancji, pojemności oraz częstotliwości. UNI-T UT203+ ma wbudowany tester diod. Udostępnia również funkcję weryfikacji ciągłości obwodu. Miernik zasilany jest dwoma bateriami AAA, które znajdują się w zestawie. Do produktu dołączono także sondy pomiarowe oraz wygodne etui do bezpiecznego przechowywania urządzenia.
Dodatkowe funkcje miernika UT203+
- Automatyczne wyłączenie
- Pomiar względny
- Obsługa True RMS
- NCV (Non Contact Voltage)
- Zamrożenie ostatniego wskazania
- Funkcja wskazywania maksymalnej i minimalnej wartości
- Opcja zerowania przyrządu
Zawartość zestawu
- Miernik cęgowy UNI-T UT203+
- Sondy pomiarowe
- Dwie baterie AAA
- Etui

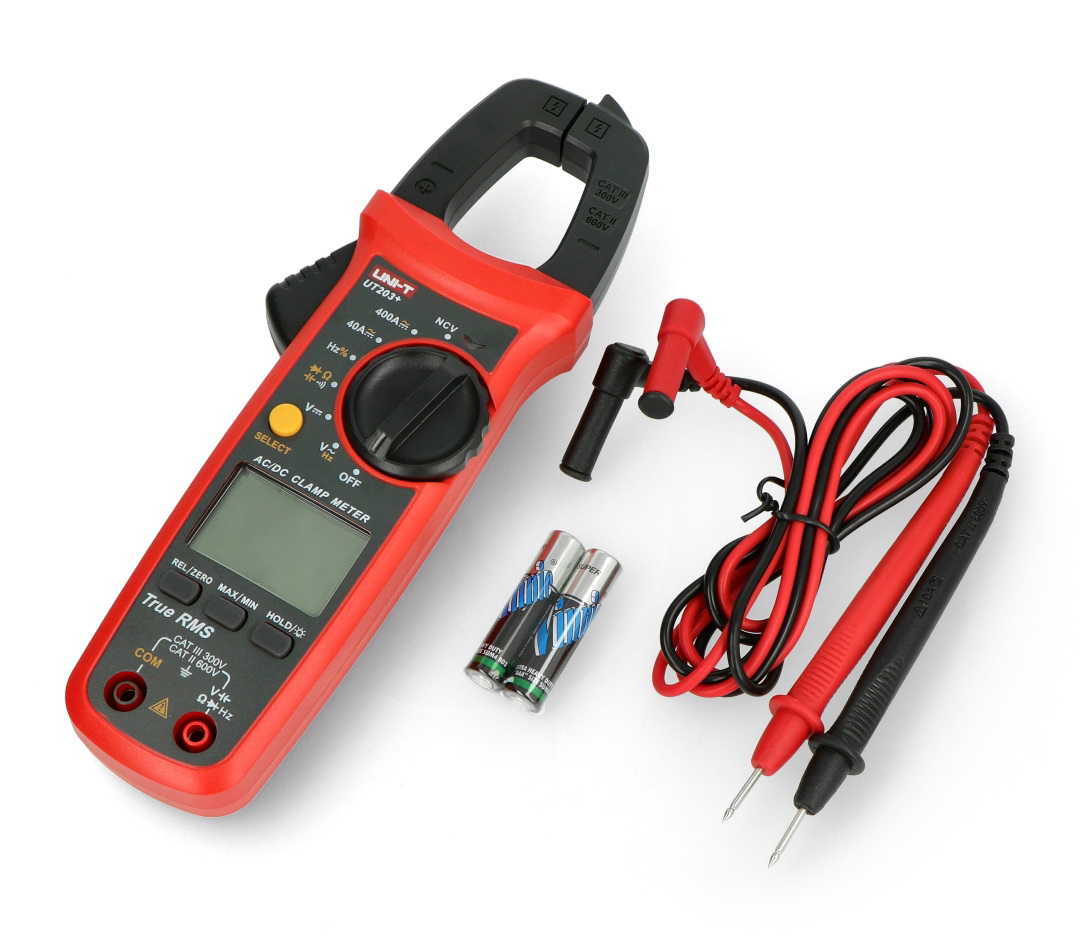

Miernik cęgowy UNI-T UT203+.
Specyfikacja miernika UNI-T UT203+
| Parametr | Zakres |
|---|---|
| Napięcie stałe DC | 400 mV / 4 V / 40 V / 400 V / 600 V |
| Napięcie zmienne AC | 4 V / 40 V / 400 V / 600 V |
| Prąd stały DC | 40 A / 400 A |
| Prąd zmienny AC | 40 A / 400 A |
| Rezystancja | 400 Ω / 4 kΩ / 40 kΩ / 400 kΩ / 4 MΩ / 40 MΩ |
| Pojemność | 40 nF / 400 nF / 4 µF / 40 µF / 400 µF / 4 mF / 40 mF |
| Częstotliwość | od 10 kHz do 10 MHz |
| Automatyczny dobór zakresu | tak |
| Stan czuwania | nie |
| Tester tranzystorów | nie |
| Tester diod | tak |
| Tester baterii | nie |
| Wyświetlacz | LCD 37 x 25 mm |
| Zasilanie | bateria 2 x AAA 1,5 V - w zestawie |
| Maks. rozwartość szczęk | 28 mm |
| Wymiary | 215 x 63 x 36 mm |
| Masa | 235 g |
Pomiar prądu w obwodach elektrycznych
Obok napięcia, rezystancji, impedancji, mocy czynnej i biernej, prąd elektryczny to jedna z podstawowych wielkości, która określa zjawiska fizyczne zachodzące w obwodach elektrycznych. W praktyce pomiar prądu można wykonać na kilka sposobów, np. za pomocą amperomierza podłączonego bezpośrednio do obwodu lub poprzez pomiar spadku napięcia na boczniku prądowym. Jeśli jednak prąd w badanym obwodzie przekracza zakres pomiarowy naszego przyrządu, rozwiązaniem problemu jest użycie miernika cęgowego.
Jak działa miernik cęgowy?
Miernik cęgowy UNI-T UT203+ umożliwia wykonywanie pomiaru prądu bez konieczności przerywania obwodu. Zasada działania takiego miernika polega na wykrywaniu pola magnetycznego pochodzącego od przewodu z prądem, wokół którego są zaciśnięte kleszcze miernika z wbudowanym rdzeniem magnetycznym wraz z uzwojeniami. Zmienny strumień pola magnetycznego w rdzeniu przekładnika, powoduje indukowanie siły elektromotorycznej w jego uzwojeniach. Wartość chwilowa siły elektromotorycznej jest przetwarzana na wartość skuteczną poprzez prostownik, wzmacniacz pomiarowy, przetwornik ADC i mikroprocesor, a wynik pomiaru jest przedstawiany na wyświetlaczu miernika.
