Opis produktu: Moduł kamery ArduCam OV7675 0,3 MPx 640x480px 60fps
Moduł kamery z matrycą OV7675 0,3 MPx o rozdzielczości 640x 480 px i prędkości do 60 fps. Urządzenie posiada obiektyw 1/9'', komunikuje się poprzez interfejs równoległy.
Specyfikacja ArduCam OV7675
- Napięcie pracy :
- AVDD: od 2,6 V do 3,6 V
- DVDD: od 1,7 V do 3,0 V
- Matryca OV7675, CMOS, 0,3 MPx (dokumentacja)
- Rozdzielczość: 640 x 480px (0,3 MPx)
- Prędkość:
- 30 FPS dla VGA
- 60 FPS dla QVGA
- 240 FPS dla QQVGA
- Czułość: 1800 mV/(Lux-sec)
- Rozmiar piksela: 2,5 x 2,5 μm
- Kąt widzenia: 58 °
- Współczynnik S/N: 38 dB

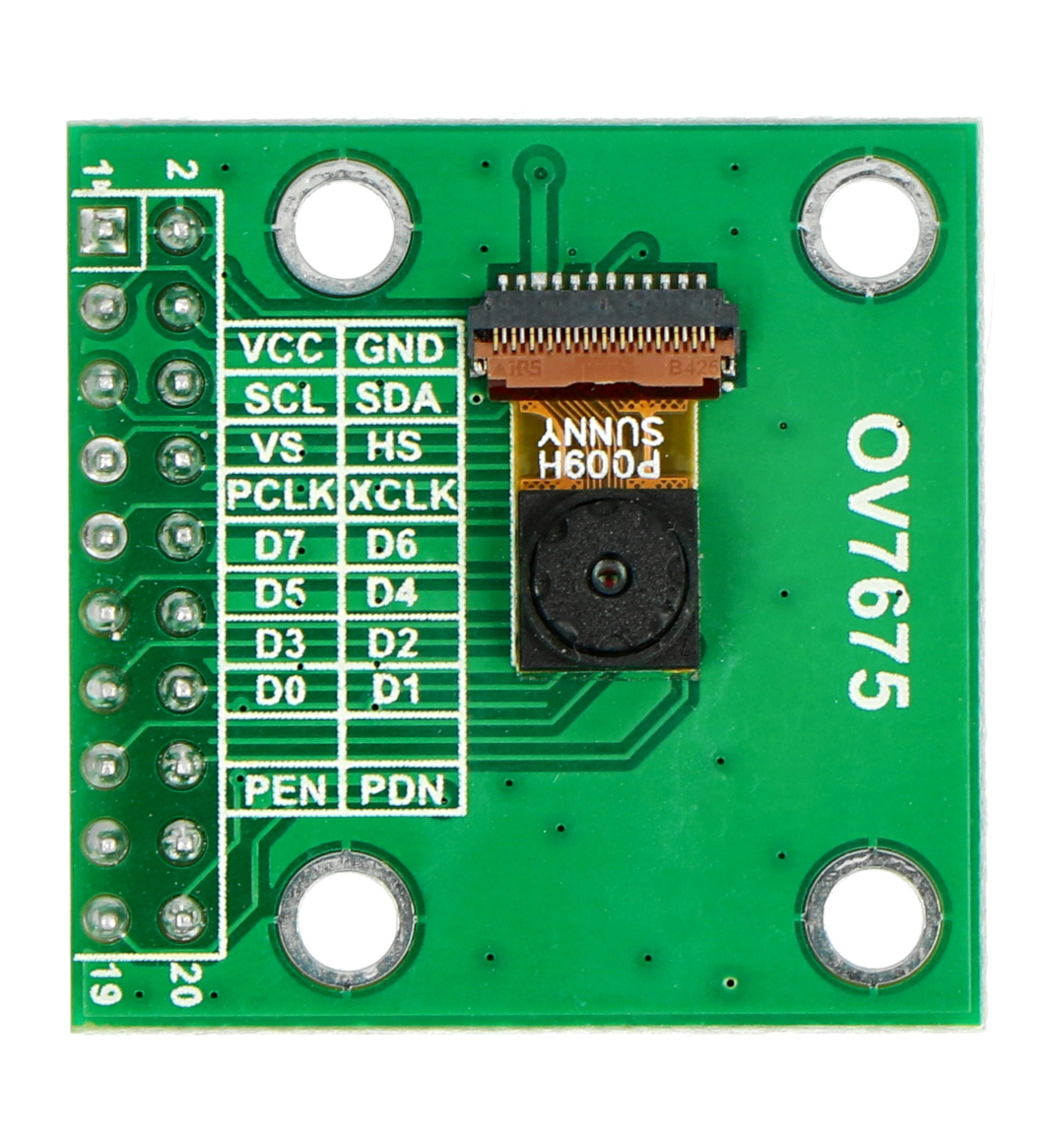

Wyprowadzenia
Urządzenia posiada wlutowane 20-pinowe złącze raster 2,54 mm.
| Pin | Nazwa | Opis |
|---|---|---|
| 1 | VCC | Napięcie zasilania 3,3 V. |
| 2 | GND | Masa układu. |
| 3 | SCL | Linia zegarowa interfejsu Two-Wire. |
| 4 | SDA | Linia danych interfejsu Two-Wire. |
| 5 | PCLK | Wyjście zegarowe matrycy sensora. |
| 6 | XCLK | Wejście zegara systemowego. |
| 7 | DOUT7 | Wyjście danych wideo - bit 7 (MSB). |
| 8 | DOUT6 | Wyjście danych wideo - bit 6. |
| 9 | DOUT5 | Wyjście danych wideo - bit 5. |
| 10 | DOUT4 | Wyjście danych wideo - bit 4. |
| 11 | DOUT3 | Wyjście danych wideo - bit 3. |
| 12 | DOUT2 | Wyjście danych wideo - bit 2. |
| 13 | DOUT1 | Wyjście danych wideo - bit 1. |
| 14 | DOUT0 | Wyjście danych wideo - bit 0 (LSB). |
| 17 | N/C | Niepodłączony. |
| 18 | N/C | Niepodłączony. |
| 19 | PEN |
Włączenie układu. |
| 20 | PDN | Wyłączenie układu. |
