Opis produktu: DFRobot Gravity: moduł cyfrowy LED RGB
Cyfrowy moduł RGB zapewniający możliwość kaskadowego łączenia, kompatybilny z taśmą LED RGB. Współpracuje z większością popularnych kontrolerów takich jak Arduino, micro:bit, Firebeetle, LattePanda, RaspberryPi oraz z różnymi rodzajami rozszerzeń DFRobot IO.
DFRobot Gravity: moduł cyfrowy LED RGB. W naszej ofercie posiadamy również inne ciekawe moduły.

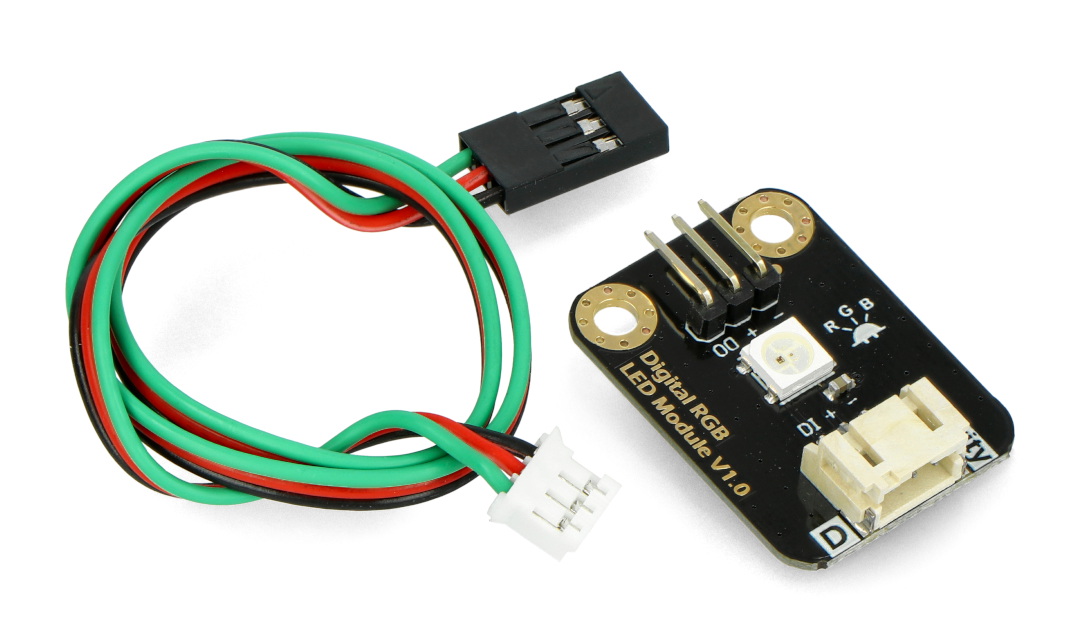

Budowa cyfrowego modułu LED RGB DFRobot
Dzięki indywidualnej konstrukcji modułu, do sterowania pojedynczą diodą LED wystarczy jeden pin sygnałowy, zamiast trzech, jak ma to miejsce w standardowej taśmie LED. Rozwiązanie to charakteryzuje się znacznie niższym poborem mocy. Umożliwia to zasilenie stu modułów połączonych kaskadowo, których zapotrzebowanie mocy nie przekracza 5 V, 2 A.

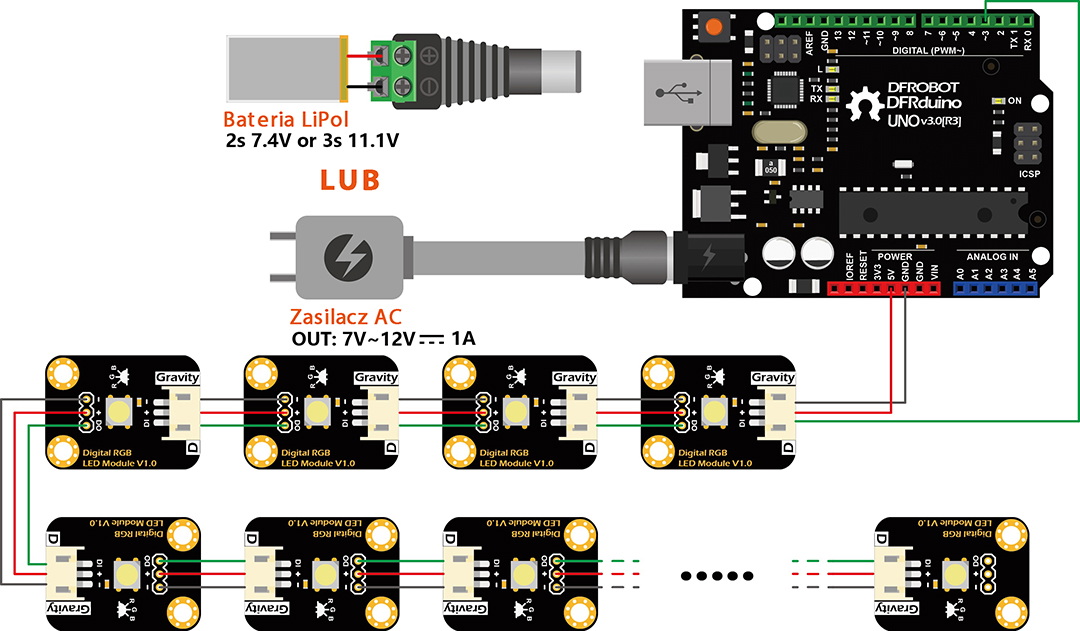

Schemat kaskadowego łączenia modułów na przykładzie DFRduino UNO. Do zasilania można wykorzystać baterie lub zasilacz.
Przykładowe zastosowania
- Świąteczne dekoracje
- Wskaźnik sygnału
Specyfikacja modułu cyfrowego LED RGB
- Typ LED: WS2812 RGB 5050
- Napięcie wejściowe: od 3,3 V do 5,5 V
- Maksymalny prąd: 48 mA
- Prąd spoczynkowy: 0,7 mA
- Interfejs: Gravity 3P Digital
- Wymiary: 30 x 22 mM
