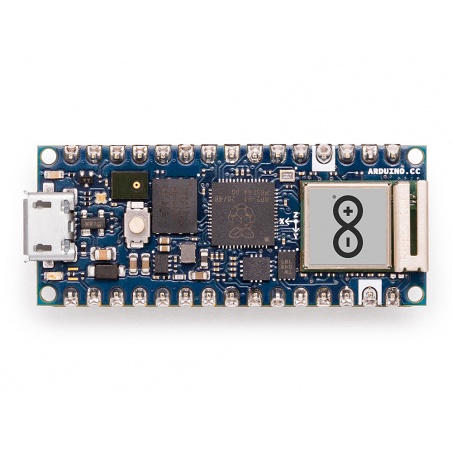

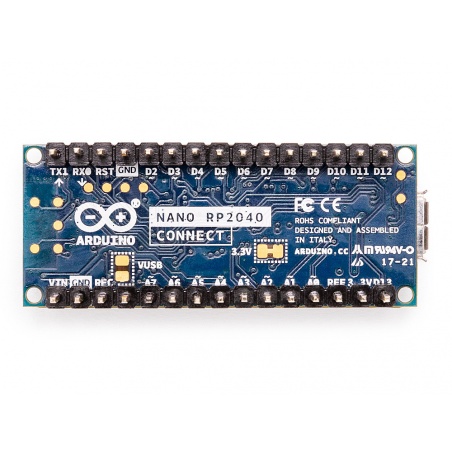

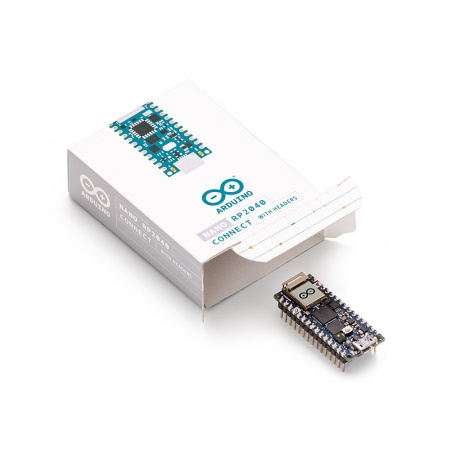

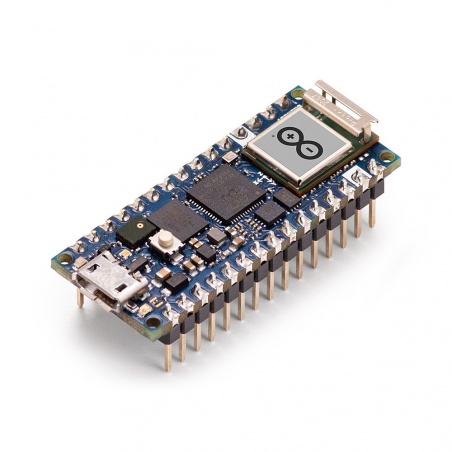

Arduino Nano RP2040 Connect ze złączami - ABX00053

Indeks: ARD-19486 EAN: 7630049203068
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Kolejny moduł z serii Arduino® Nano, jest to pierwsza płytka Arduino® powstała przy współpracy z Raspberry Pi. Moduł Arduino® Nano RP2040 Connect oparty został na układzie Raspberry Pi RP2040 i jest to pierwszy moduł, który łączy ten układ wraz z dodatkowymi czujnikami oraz łącznością na jednej płytce PCB. Na płytce znajduje się wspomniany układ RP2040, czujniki 6-osiowe IMU, układ U-Blox Nina komunikacji WiFi oraz Bluetooth, a także mikrofon i dioda LED RGB. Ta wersja posiada wlutowane złącza szpilkowe.
134,00 zł
108,94 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Arduino

Opis produktu: Arduino Nano RP2040 Connect ze złączami - ABX00053

Kolejny moduł z serii Arduino Nano, jest to pierwsza płytka Arduino powstała przy współpracy z Raspberry Pi. Moduł Arduino Nano RP2040 Connect oparty został na układzie Raspberry Pi RP2040 i jest to pierwszy moduł, który łączy ten układ wraz z dodatkowymi czujnikami oraz łącznością na jednej płytce PCB. Na płytce znajduje się wspomniany układ RP2040, czujniki 6-osiowe IMU, układ U-Blox Nina komunikacji WiFi oraz Bluetooth, a także mikrofon i dioda LED RGB. Układ IMU ma zdolność uczenia maszynowego, a więc dostępne są dodatkowe algorytmy wykrywania. Wyprowadzenia modułu Arduino Nano RP2040 Connect pracują z napięciem 3,3 V. Ta wersja posiada wlutowane piny.

Arduino Nano RP2040Arduino Nano RP2040 ze złączami.

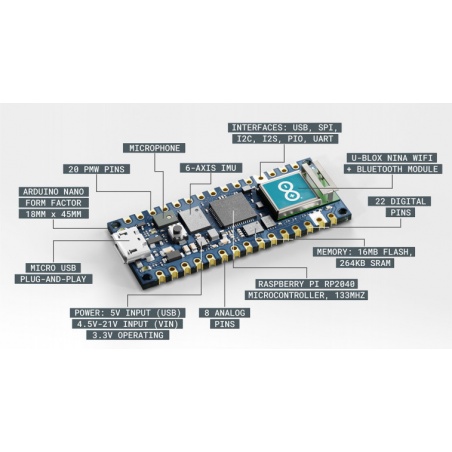

Rozkład elementów na płytce Arduino Nano RP2040Rozkład elementów na płytce Arduino Nano RP2040.

Jak zaprogramować Arduino Nano RP2040

Płytka Arduino Nano RP2040 Connect może być programowana poprzez środowisko Arduino IDE w trybie offline lub w Arduino IDE Cloud w trybie online. Programowanie płytki odbywa się poprzez podłączenie płytki do komputera z wykorzystaniem złącza microUSB lub poprzez połączenie bezprzewodowe z wykorzystaniem chmury Arduino Cloud. Moduł wyposażony został w układ RP2040 z interfejsami SPI, I2C, I2S, PIO, UART, PWM oraz pinami cyfrowymi i analogowymi. Na płytce znajduje się również układ U-Blox pozwalający na komunikację bezprzewodową poprzez WiFi oraz Bluetooth.

Główne cechy Arduino Nano RP2040

  • Interfejsy: USB, SPI, I2C, I2S, UART, PWM
  • Układ U-Blox Nina do komunikacji bezprzewodowej WiFi / Bluetooth
  • Złącze microUSB do połączenia z komputerem oraz zasilania 5 V
  • Wbudowany mikrofon, dioda LED RGB oraz 6-osiowy układ IMU
  • Oparty na mikrokontrolerze Raspberry Pi RP2040 o taktowaniu 133 MHz
  • Wbudowane 16 MB pamięci Flash oraz 264 kB pamięci SRAM
  • 20 pinów PWM, 8 pinów analogowych oraz 22 piny cyfrowe
  • Standardowe wymiary dla serii Nano - 45 x 18 mm
Arduino Nano RP2040

Arduino Nano z mikrokontrolerem Raspberry Pi RP2040.

Specyfikacja Arduino Nano RP2040 Connect
Napięcie zasilania od 4,5 V do 21 V
Napięcie pracy części logicznej 3,3 V
Prąd wyjściowy 3,3 V 800 mA
Mikrokontroler RP2040
  • ARM Cortex M0 Dual-Core 133 MHz
  • 264 kB SRAM
  • 2 MB Flash
  • kontroler DMA
  • obsługuje do 16 MB pamięci Flash przez szynę QSPI
  • programowalne IO (PIO) do obsługi zewnętrznych peryferii
  • 4-kanałowy ADC z wewnętrznym czujnikiem temperatury, 0,5 MSa/s, 12-bitowa konwersja
  • debugowanie SWD
Moduł WiFi / Bluetooth U-blox Nina W102
  • dwurdzeniowy Xtensa LX6 240 MHz 32-bit
  • 520 kB pamięci SARAM on-chip
  • 448 kB pamięci ROM do rozruchu i funkcji rdzenia
  • 16 MB pamięci Flash do przechowywania kodu, zawiera sprzętową szyfryzację do ochrony programów i danych
  • 1 kB EFUSE dla adresu MAC, konfiguracji modułu, szyfryzacji Flash oraz Chip-ID
  • IEEE 802.11 b/g/n 2,4 GHz WiFi
  • Bluetooth 4.2
  • wbudowana antena (PIFA)
  • 4 x 12-bit ADC
  • 3 x I2C, SDIO, CAN, QSPI
Pamięć
  • AT25SF128A 16MB NOR Flash
  • 532 Mb/s przesyłu danych QSPI
  • 100k cykli programowania / kasowania
Czujnik IMU 6-osiowy ST LSM6DSOXTR
  • żyroskop 3D:
    • ± 2 / ± 4 / ± 8 / ± 16 g pełna skala
  • akcelerometr 3D:
    • ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps pełna skala
  • zaawansowany krokomierz, detektor kroków i licznik kroków
  • detekcja ruchu oraz przechyłu
  • standardowe przerwania: swobodne spadanie, wybudzanie orientacji 6D/4D, kliknięcie, podwójne kliknięcie
  • programowalna maszyna stanów skończonych: akcelerometr, żyroskop i czujniki zewnętrzne
  • rdzeń uczenia maszynowego
  • wbudowany czujnik temperatury
Mikrofon MEMS ST MP34DT06JTR
  • AOP = 122,5 dBSPL
  • stosunek sygnału do szumu64 dB
  • czułość dookólna
  • częstotliwość -26 dBFS ± 1 dB
Dioda LED RGB
  • wspólna anoda
  • połączona z U-blox Nina W102 GPIO
Układ kryptograficzny Microchip ATECC608A
  • kryptograficzny koprocesor z bezpiecznym sprzętowym przechowywaniem kluczy
  • I2C, SWI
  • wsparcie sprzętowe dla algorytmów symetrycznych:
    • SHA-256 oraz HMAC HASH w tym zapisywanie/przywracanie kontekstu poza układem scalonym
    • AES-128: szyfrowanie/deszyfrowanie, Galois Field Multiply da GCM
    • wewnętrzny generator liczb losowych o wysokiej jakości NIST SP 800-90A/B/C
  • obsługa bezpiecznego rozruchu:
    • pełna walidacja podpisu kodem ECDSA, opcjonalny skrót/podpis
    • opcjonalne wyłączenie klucza komunikacyjnego przed bezpiecznym uruchomieniem systemu
    •  szyfrowanie / uwierzytelnianie wiadomości w celu zapobiegania atakom
I/O
  • 14 x pin cyfrowy
  • 8 x pin analogowy
  • microUSB
  • UART, SPI, I2C, I2S, PIO
Gniazdo microUSB
Temperatura pracy od -20°C do 80°C
Wymiary 45 x 18 mm

Arduino Nano RP2040 Connect ze złączami - ABX00053

Opisywane urządzenie jest efektem współpracy inżynierów odpowiedzialnych za powstanie minikomputera Raspberry Pi i mikrokontrolera Arduino. Takie połączenia sprawia, że Arduino Nano RP2040 Connect ze złączami - ABX00053 może być z powodzeniem wykorzystywane w różnorodnych projektach.

Oprócz popularnych interfejsów, moduł posiada również czuły mikrofon i port USB, dzięki któremu można połączyć się m.in. z komputerem.

Arduino Nano RP2040 - kompaktowe rozmiary i wysoka wydajność

Arduino w wersji Nano wyróżnia się niskim zapotrzebowaniem na energię, dzięki czemu świetnie sprawdzi się w przypadku mobilnych projektów.

Moduł idealnie nadaje się do projektów IoT (Internetu Rzeczy), a także do prototypowania i uczenia maszynowego. W asortymencie naszego sklepu znajdziesz także szeroki wybór akcesoriów do wszystkich najpopularniejszych minikomputerów i mikrokontrolerów.

Napięcie zasil. od 4.5 V
Napięcie zasil. do 21.0 V
UC - Mikrokontroler RP2040
UC - Rdzeń Cortex M0
UC - Pamięć Flash 16 MB
UC - Ilość rdzeni 2. Dual Core
UC - Piny cyfrowe 22
UC - wejścia analog. 8
UC - Taktowanie 133 MHz
UC - Kanały PWM 20
UC - Moduł WiFi Tak
UC - Interfejs USB microUSB
UC - Bluetooth Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
