Arduino Tian - WiFi + Ethernet + Bluetooth

Indeks: ARD-06294

Połączenie Arduino oraz systemu Linux pozwala poprzez sieć WiFi 2,4 Ghz / 5 GHz bezprzewodowo programować i sterować urządzeniem. Moduł oparty na dwóch mikrokontrolerach: Atheros AR9342 MIPS 533MHz oraz SAMD21G18, posiada rdzeń ARM Cortex-M0+, 256 kB pamięci Flash, 32 kB RAM, 20 cyfrowych wejść/wyjść z czego 12 to PWM i 6 analogowe wejścia oraz interfejsy, w tym USB i Ethernet.

Arduino Tian - WiFi + Ethernet + Bluetooth
399,00 zł
324,39 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Opis

Połączenie Arduino oraz systemu Linux pozwala poprzez sieć WiFi IEEE802.11n 2x2 2,4/5 GHz dual-band bezprzewodowo programować i sterować urządzeniem. Moduł oparty na dwóch mikrokontrolerach: Atheros AR9342 MIPS 533MHz oraz SAMD21G18, posiada rdzeń ARM Cortex-M0+, 256 kB pamięci Flash, 32 kB RAM, 20 cyfrowych wejść/wyjść z czego 12 to PWM i 6 analogowe wejścia oraz interfejsy, w tym USB i Ethernet.

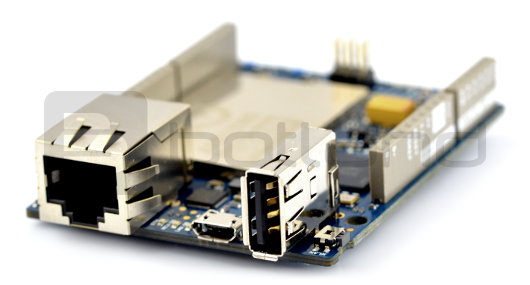

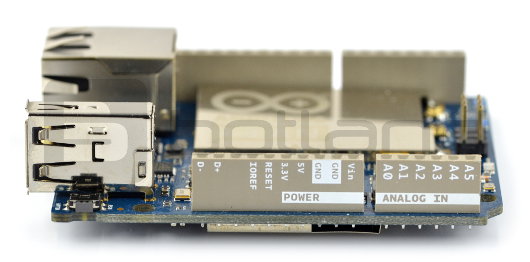

Nowa płytka Arduino Tian

Rozkład wyprowadzeń jest zgodny z nakładkami Arduino Shield.



Arduino Tian wykorzystuje dwa mikrokontrolery:

  • Qualcomm Atheros AR9342 - z systemem Linux OpenWRT Linino jest odpowiedzialny za komunikację z siecią WiFi 2,4/5 GHz i Ethernet.
  • ATmel SAMD21G18 z 32-bitowym rdzeniem ARM Cortex-M0+  - obsługuje cyfrowe wyprowadzenia I/O, wejścia analogowe, magistrale komunikacyjne. Wszystkie wyprowadzenia pracują z napięciem 3,3 V.



Płytkę Tian można programować z poziomu środowiska Arduino IDE oraz konfigurować lub zmieniać i odczytywać stany wyprowadzeń bezprzewodowo poprzez WiFi. Po podłączeniu zasilania (5 V poprzez zasilacz ze złączem micro USB) moduł widoczny jest na komputerze PC jako sieć WiFi o nazwie Arduino Tian.  Urządzenie posiada również port Ethernet 1000 Mbit/s i moduł Bluetooth 4.0.



 Arduino Tian - WiFi + Ethernet + Bluetooth

Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Główne cechy

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.



NazwaOpis

Zainstalowany

bootloader

Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta.

Połączenie

WiFi

Arduino Tian wspiera połączenie WiFI  2.4GHz dual-band 802.11 b/g/n. Dzięki temu można w prosty sposób, bezprzewodowo, poprzez sieć WiFi programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń.

Bluetooth

Na pokładzie znajduje się układ komunikacji CSR8510 w standardzie Bluetooth BLE 4.0 / EDR.

Ethernet

Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 10/100/1000 Mbit/s.

Arduino

Shield

Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.

Wyprowadzenia

cyfrowe

14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.

Wydajność

prądowa

Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 7 mA. Wyprowadzenia pracują z napięciem 3,3 V.

Wyjścia

PWM

12 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.

Wejścia

analogowe

6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.

Komunikacja

szeregowa

Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB.
Funkcje specjalne  Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.

Gniazdo

USB A

Płytka posiada wbudowany kontroler USB, wyprowadzony na gniazdo komputerowe USB typu A.
Pamieć - dwa mikrokontrolery
  • SAMD21G18 z 32-bitowym rdzeniem ARM Cortex M0+ taktowany jest sygnałem o częstotliwości 16 MHz, posiada 256 kB pamięci programu Flash 32 kB pamięci operacyjnej SRAM.
  • Atheros AR9342 z archietekturą MIPS taktowany jest sygnałem 533 MHz. Posiada 16 MB pamięci Flash + 4GB eMMC oraz 64 MB RAM DDR2. Na pokładzie znajduje się system Linux OpenWRT Linino.

Zasilanie 5 V

microUSB

Do zasilania Arduino można wykorzystać zasilacz o napięciu 5 V ze złączem microUSB.

Zasilanie

port USB

Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.

Złącze

ICSP

Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.

Pin

IOREF

Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O - w tym wypadku 3,3 V.

Wbudowana

dioda LED

Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.

Wyjście

3,3 V

Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 7 mA.



Specyfikacja

  • Napięcie zasilania:  5 V
  • Pobór prądu: ok. 470 mA
  • Mikrokontroler AVR: SAMD21G18
    • Rdzeń: 32-bit ARM Cortex-M0+
    • Napięcie pracy wyprowadzeń: 3,3 V
    • Wydajność prądowa pojedynczego pinu: 7 mA
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 32 kB
    • Pamięć Flash: 256 kB (69 kB zarezerwowane dla bootloadera)
    • Porty I/O: 20
    • Wyjścia PWM: 12
    • Ilość wejść analogowych: 6 (kanały przetwornika A/C o rozdzielczości 10 bitów)
    • Interfejsy szeregowe: UART, SPI, I2C, USB
    • Zewnętrzne przerwania
  • Procesor Linux: Atheros AR9342
    • Architektura: MIPS 533 MHz
    • Napięcie zasilania: 3,3 V
    • Ethernet IEEE 802.3 10/100/1000 Mbit/s
    • WiFi: 802.11 b/g/n 2.4 GHz dual-band
    • Bluetooth: CSR8510, Bluetooth with EDR / BLE 4.0
    • Pamięć RAM: 64 MB DDR2
    • Pamięć Flash: 16 MB + 4 GB eMMC
  • Gniazdo USB Typ-A 2.0
  • Wymiary płytki: 53 x 68,5 mm
  • Masa: 0,036 kg
  • Kod produktu: A000116



Arduino Tian z kontrolerem WiFi

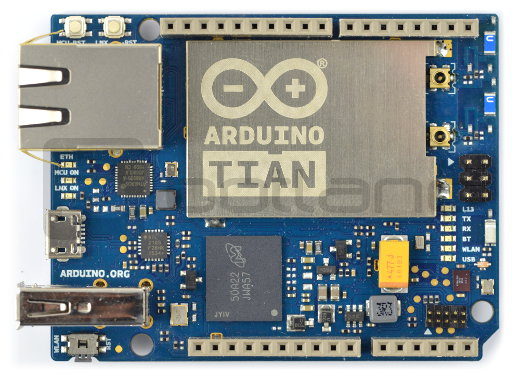

Arduino Tian - widok z góry.



Programowanie

Programowanie Arduino Tian jest tak proste jak innych modułów z tej rodziny. Najnowsze środowisko Arduino IDE zawiera specjalnie przygotowane sterowniki, wystarczy podłączyć płytkę i wybrać moduł Arduino Tian z Menu ->  Narzędzia.

  Arduino Tian

Rozkład elementów na płytce Arduino Tian.

Arduino Tian vs Arduino Yun

W naszej ofercie znajduje się również inna płytka z kontrolerem WiFi i Ethernet - Arduino Yun (dostępny również w wersji z PoE).



 FunkcjaArduino YunArduino Tian
Mikrokontroler 1  ATmega32u4 8-bit

SAMD21G18 32-bit

ARM Cortex-M0+

Mikrokontroler 2

Atheros AR9331

MIPS 400MHz

Atheros AR9342

MIPS 533 MHz

Interfejs WiFi 802.11b/g/n 802.11 b/g/n 2.4 GHz dual-band
Interfejs Ethernet

IEEE 802.3

10/100 Mbit/s

IEEE 802.3 1

10/100/1000 Mbit/s

Interfejs Bluetooth Brak Bluetooth EDR / BLE 4.0
Czytnik kart microSD Brak





UC - Mikrokontroler ATSAMD21G18
UC - Rdzeń 32-bit ARM Cortex
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 32 kB
UC - Piny cyfrowe 20
UC - wejścia analog. 6
UC - Taktowanie 16 MHz
UC - Ethernet Tak
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 12
UC - Moduł WiFi Tak
UC - Interfejs USB microUSB
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
