Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis
Połączenie Arduino oraz systemu Linux pozwala poprzez sieć WiFi IEEE802.11n 2x2 2,4/5 GHz dual-band bezprzewodowo programować i sterować urządzeniem. Moduł oparty na dwóch mikrokontrolerach: Atheros AR9342 MIPS 533MHz oraz SAMD21G18, posiada rdzeń ARM Cortex-M0+, 256 kB pamięci Flash, 32 kB RAM, 20 cyfrowych wejść/wyjść z czego 12 to PWM i 6 analogowe wejścia oraz interfejsy, w tym USB i Ethernet.
Rozkład wyprowadzeń jest zgodny z nakładkami Arduino Shield.
|
Arduino Tian wykorzystuje dwa mikrokontrolery:
Płytkę Tian można programować z poziomu środowiska Arduino IDE oraz konfigurować lub zmieniać i odczytywać stany wyprowadzeń bezprzewodowo poprzez WiFi. Po podłączeniu zasilania (5 V poprzez zasilacz ze złączem micro USB) moduł widoczny jest na komputerze PC jako sieć WiFi o nazwie Arduino Tian. Urządzenie posiada również port Ethernet 1000 Mbit/s i moduł Bluetooth 4.0. |
Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.
Główne cechy
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.
| Nazwa | Opis |
|---|---|
|
Zainstalowany bootloader |
Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta. |
|
Połączenie WiFi |
Arduino Tian wspiera połączenie WiFI 2.4GHz dual-band 802.11 b/g/n. Dzięki temu można w prosty sposób, bezprzewodowo, poprzez sieć WiFi programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń. |
|
Bluetooth |
Na pokładzie znajduje się układ komunikacji CSR8510 w standardzie Bluetooth BLE 4.0 / EDR. |
|

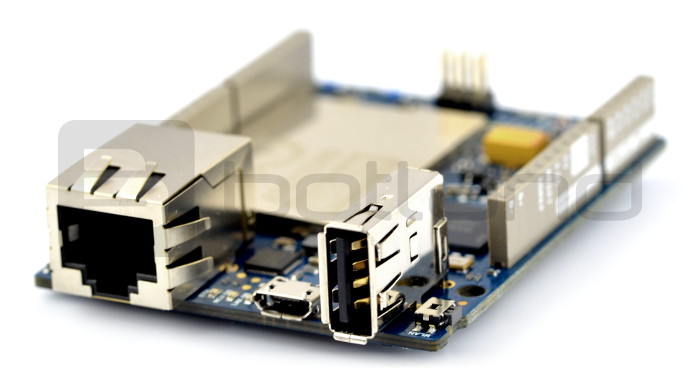

Ethernet |
Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 10/100/1000 Mbit/s. |
|
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
|
Wyprowadzenia cyfrowe |
14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
|
Wydajność prądowa |
Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 7 mA. Wyprowadzenia pracują z napięciem 3,3 V. |
|
Wyjścia PWM |
12 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
|
Wejścia analogowe |
6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
|
Komunikacja szeregowa |
Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB. |
| Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
|
Gniazdo USB A |
Płytka posiada wbudowany kontroler USB, wyprowadzony na gniazdo komputerowe USB typu A. |
| Pamieć - dwa mikrokontrolery |
|
|
Zasilanie 5 V microUSB |
Do zasilania Arduino można wykorzystać zasilacz o napięciu 5 V ze złączem microUSB. |
|
Zasilanie port USB |
Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
|
Złącze ICSP |
Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
|

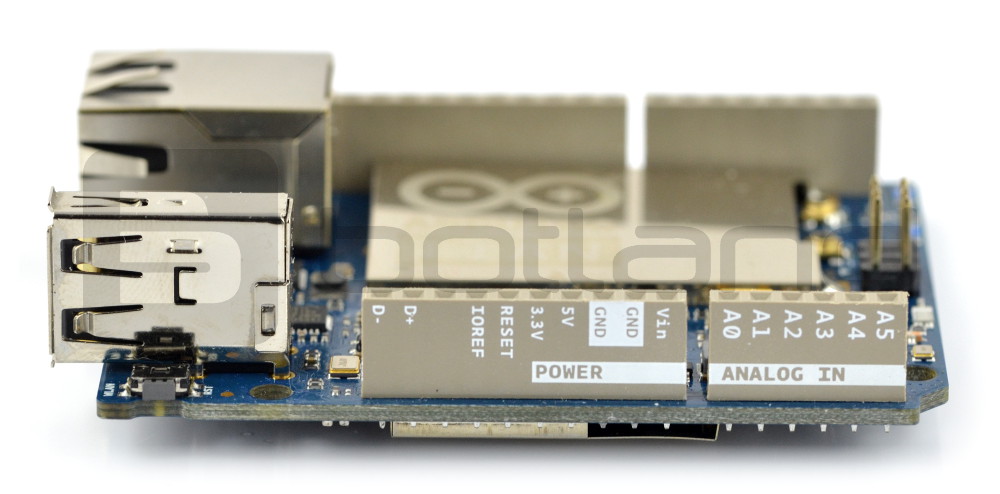

Pin IOREF |
Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O - w tym wypadku 3,3 V. |
|
Wbudowana dioda LED |
Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
|
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 7 mA. |
Specyfikacja
- Napięcie zasilania: 5 V
- Pobór prądu: ok. 470 mA
- Mikrokontroler AVR: SAMD21G18
- Rdzeń: 32-bit ARM Cortex-M0+
- Napięcie pracy wyprowadzeń: 3,3 V
- Wydajność prądowa pojedynczego pinu: 7 mA
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 32 kB
- Pamięć Flash: 256 kB (69 kB zarezerwowane dla bootloadera)
- Porty I/O: 20
- Wyjścia PWM: 12
- Ilość wejść analogowych: 6 (kanały przetwornika A/C o rozdzielczości 10 bitów)
- Interfejsy szeregowe: UART, SPI, I2C, USB
- Zewnętrzne przerwania
- Procesor Linux: Atheros AR9342
- Architektura: MIPS 533 MHz
- Napięcie zasilania: 3,3 V
- Ethernet IEEE 802.3 10/100/1000 Mbit/s
- WiFi: 802.11 b/g/n 2.4 GHz dual-band
- Bluetooth: CSR8510, Bluetooth with EDR / BLE 4.0
- Pamięć RAM: 64 MB DDR2
- Pamięć Flash: 16 MB + 4 GB eMMC
- Gniazdo USB Typ-A 2.0
- Wymiary płytki: 53 x 68,5 mm
- Masa: 0,036 kg
- Kod produktu: A000116

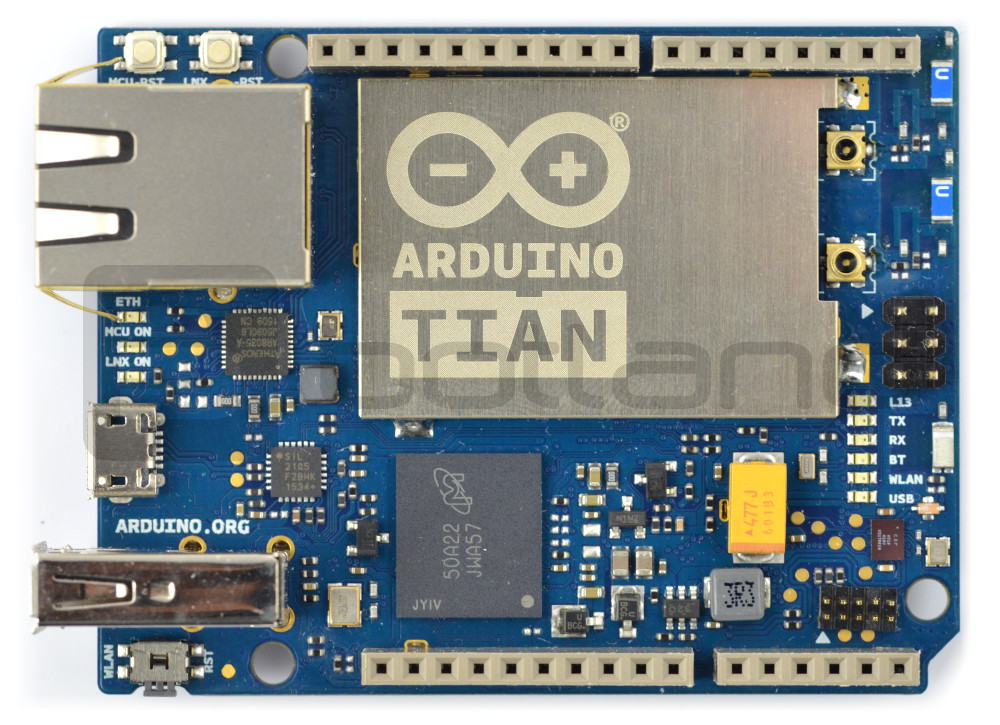

Arduino Tian - widok z góry.
Programowanie
Programowanie Arduino Tian jest tak proste jak innych modułów z tej rodziny. Najnowsze środowisko Arduino IDE zawiera specjalnie przygotowane sterowniki, wystarczy podłączyć płytkę i wybrać moduł Arduino Tian z Menu -> Narzędzia.
Rozkład elementów na płytce Arduino Tian.
Arduino Tian vs Arduino Yun
W naszej ofercie znajduje się również inna płytka z kontrolerem WiFi i Ethernet - Arduino Yun (dostępny również w wersji z PoE).
| Funkcja | Arduino Yun | Arduino Tian |
|---|---|---|
| Mikrokontroler 1 | ATmega32u4 8-bit |
SAMD21G18 32-bit ARM Cortex-M0+ |
| Mikrokontroler 2 |
Atheros AR9331 MIPS 400MHz |
Atheros AR9342 MIPS 533 MHz |
| Interfejs WiFi | 802.11b/g/n | 802.11 b/g/n 2.4 GHz dual-band |
| Interfejs Ethernet |
IEEE 802.3 10/100 Mbit/s |
IEEE 802.3 1 10/100/1000 Mbit/s |
| Interfejs Bluetooth | Brak | Bluetooth EDR / BLE 4.0 |
| Czytnik kart | microSD | Brak |
