Opis produktu: Moduł PCF8574 - ekspander wyprowadzeń mikrokontrolera
Moduł pozwala zwiększyć ilość pinów (o dodatkowe 8) mikrokontrolera (np. Arduino). Komunikuje się za pomocą magistrali I2C (TWI). Dzięki zastosowaniu zworek użytkownik ma możliwość zmiany adresu magistrali co pozwala na jednoczesne podpięcie nawet 8 modułów do jednej szyny, zwiększając ilość pinów do 64.

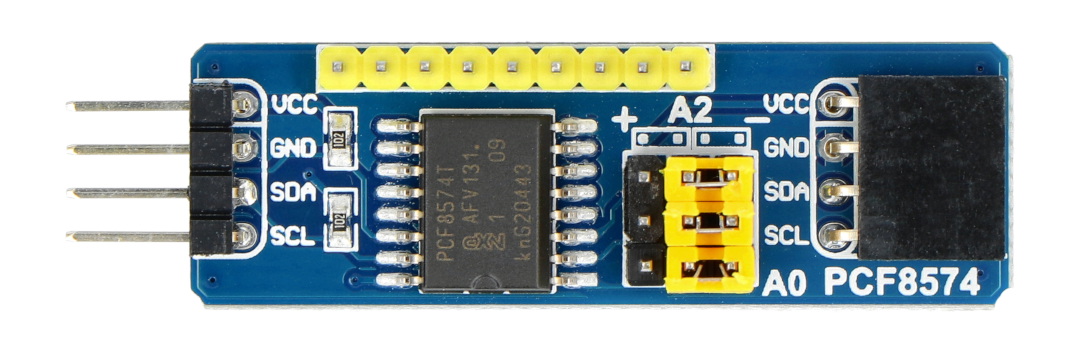

Ekspander wyprowadzeń PCF8574.
Piny A0 - A2 ekspandera zostały wyprowadzone na zworki, dzięki temu użytkownik ma możliwość zmiany adresu magistrali I2C: od 0x20 do 0x27.
Ze względu na zastosowanie przez producenta rezystorów podciągających o niskiej wartości 1 kΩ, mogą wystąpić problemy przy podłączaniu wielu urządzeń na magistrali I2C. Rezystory te można wymienić na wyższą wartość, np 4,7 kΩ.
Specyfikacja ekspandera
- Napięcie zasilania: od 2,5 V do 5,5 V
- Pobór prądu: 100 uA (10 uA w trybie niskiego poboru energii)
- Komunikacja: I2C (TWI) - linie SDA I SCL
- Możliwość wyboru adresu magistrali za pomocą zworki
- Ilość pinów: 8
