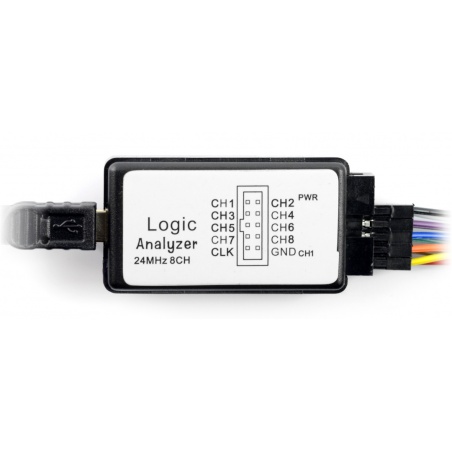

Analizator stanów logicznych USB

Indeks: DNG-10701
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Urządzenie wyposażone w 8-kanałowy analizator stanów logicznych 24 MHz. Komunikuje się z komputerem przez port USB, z wykorzystaniem oprogramowania np. Sigrok.

32,44 zł
32,44 zł netto
Niedostępny
Oczekiwanie na dostawę
30 dni na zwrot
Producent: OEM

Opis produktu: Analizator stanów logicznych USB

Urządzenie wyposażone w 8-kanałowy analizator stanów logicznych 24 MHz takich interfejsów jak I2C lub SPI. Komunikuje się z komputerem przez port USB, z wykorzystaniem oprogramowania np. Sigrok. Analizator posiada 8 wejścia, co umożliwia monitorowanie 8 różnych sygnałów na raz.

Analizator stanów logicznych USB
Analizator stanów logicznych USB.

Specyfikacja analizatora stanów logicznych

  • Ilość kanałów: 8
  • Próbkowanie: do 24 MHz
  • Do 10 bilionów przykładów
  • Napięcie maksymalne: 5,25 VDC
  • Wspiera interfejsy: CAN, DMX-512, I2C, I2S/PCM, Manchester, 1-Wire, Async Serial, Smple Parallel, SPI, UNI/O
  • Połączenie z komputerem: USB
  • Kolor: czarny
  • Wymiary: 55 x 30 x 15 mm
  • Waga: 88 g

W zestawie

  • analizator stanów logicznych
  • przewód USB
  • 10-pin przewody połączeniowe żensko - żeńskie

Analizator stanów logicznych - niezbędny w warsztacie elektronika

Urządzenia elektroniczne niezależnie od swojego przeznaczenia, bardzo często mają w swojej konstrukcji zawarte nie tylko układy analogowe (np. pary tranzystorów i wzmacniacze operacyjne), ale także podzespoły cyfrowe w postaci bramek logicznych, liczników, przerzutników, czy wreszcie - mikrokontrolerów i mikroprocesorów. Takie układy operują na sygnałach dyskretnych, które należy rozpatrywać w nieco inny sposób, niż sygnały analogowe. Do badania takich sygnałów można użyć oscyloskopu lub bardziej przystępnego cenowo - analizatora stanów logicznych.

Jak korzystać z analizatora stanów logicznych?

Analizator stanów logicznych jest przyrządem, który umożliwia diagnozowanie stanów logicznych w cyfrowych układach elektronicznych. Po podłączeniu analizatora do portu USB, możemy w dedykowanym oprogramowaniu śledzić stany logiczne na wejściach analizatora. Analizator stanów logicznych rozpoznaje m.in. stan wysoki i niski na poziomie TTL (5V) oraz 3,3V, zbocza narastające i opadające, oscylacje impulsowe, a także stan wysokiej impedancji.

Ilość kanałów 1
