Opis produktu: Cytron MDDRC10 - dwukanałowy sterownik silników DC 10A 7V-30V
Dwukanałowy sterownik silników prądu stałego DC z napięciem zasilania od 7 V do 30 V. Ciągły pobór prądu na kanał wynosi 10 A, a chwilowy 30 A. Po włączeniu sterownika następuje automatyczna kalibracja. Ponadto moduł sterownika został wyposażony w przyciski manualne, które umożliwiają szybkie testowanie układu. Informacja o tym, jaki stan jest na wyjściu silnika, sygnalizowana jest za pomocą diod LED. Sterownik posiada także zabezpieczenia chroniące moduł przed dostarczeniem zbyt wysokiego napięcia.

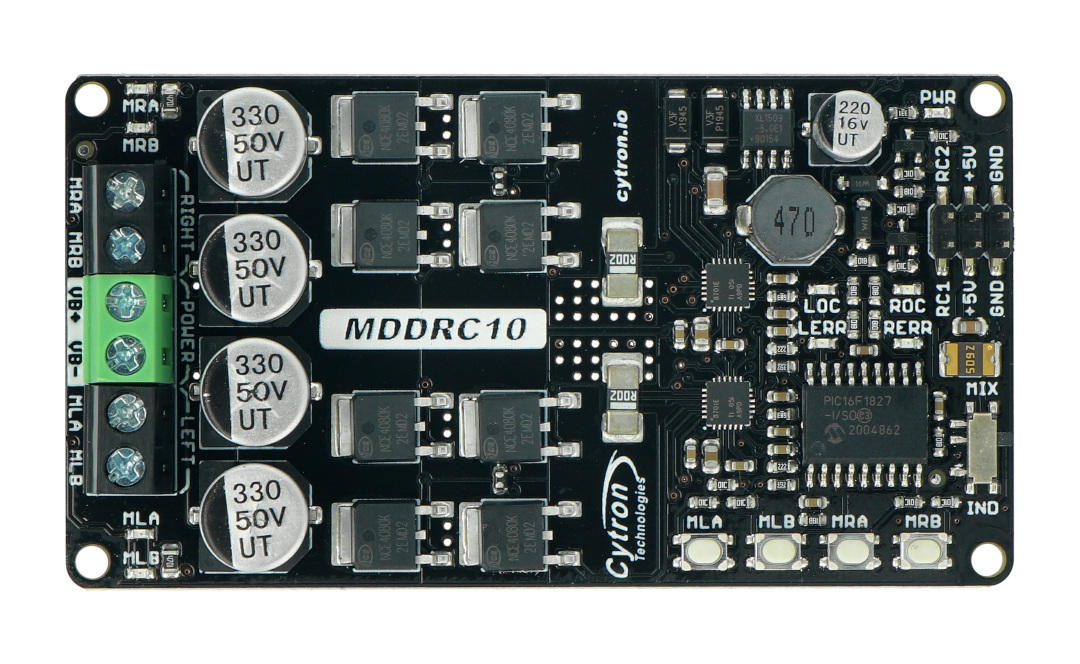

Dwukanałowy sterownik silników prądu stałego DC MDDRC10 wyprodukowany przez Cytron.
Schemat podłączenia sterownika Cytron MDDRC10 z dwoma silnikami prądu stałego DC oraz zasilaniem.
Wyprowadzenia Cytron MDDRC10

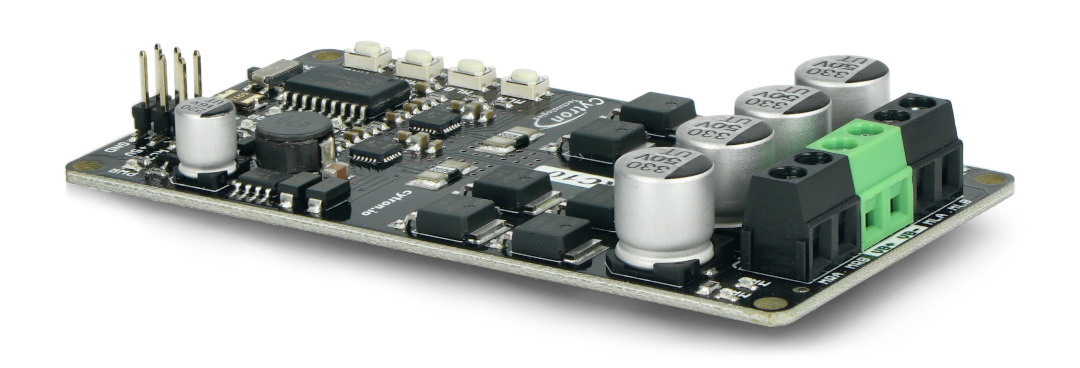

Sterownik Cytron MDDRC10 został wyposażony w 6 złącz śrubowych, do których należy podłączyć silniki oraz zasilanie. Doprowadzone napięcie powinno mieścić się w zakresie od 7 V do 30 V. Schemat podłączenia przedstawiony został na zdjęciu obok.
|
Uwaga! |
Specyfikacja techniczna
- Funkcja Plug and Play i sterowanie bezpośrednio z poziomu RC
- Automatyczna kalibracja po włączeniu sterownika
- Dwa tryby wejścia do wyboru
- Dwukierunkowe sterowanie dla dwóch silników szczotkowych DC
- Napięcie robocze: od 7 V do 30 V DC
- Maksymalny pobór prądu silnika:
- ciągły: 10 A
- chwilowy: 30 A
- Ilość kanałów: 2
- Wyposażony w przyciski szybkiego testowania układu
- Informacja o stanie wyjścia silnika za pomocą diod LED
- Częstotliwość sterowania prędkością PWM: do 20 kHz
- Zabezpieczenia: nadprądowe z aktywnym ograniczeniem prądu oraz wyłączenie podnapięciowe
- Ochrona termiczna
- Wymiary: 88,90 x 48,3 mm
Moduł został wyposażony w przyciski, które pozwalają na szybkie dokonanie testu układu.

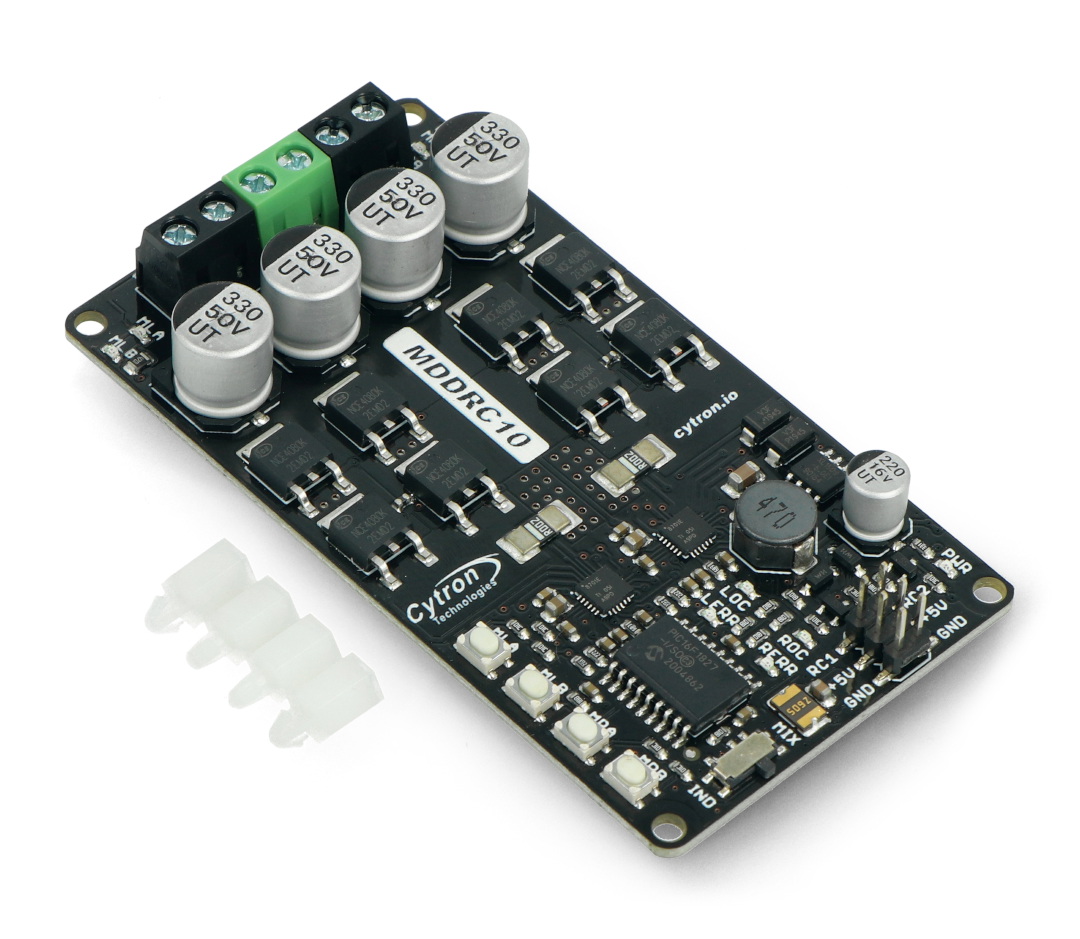

W skład zestawu wchodzą również nylonowe tuleje dystansowe umożliwiające montaż modułu z innymi urządzeniami.
Zawartość zestawu
- Sterownik silnika prądu stałego DC
- Tuleje dystansowe - 4 szt.
