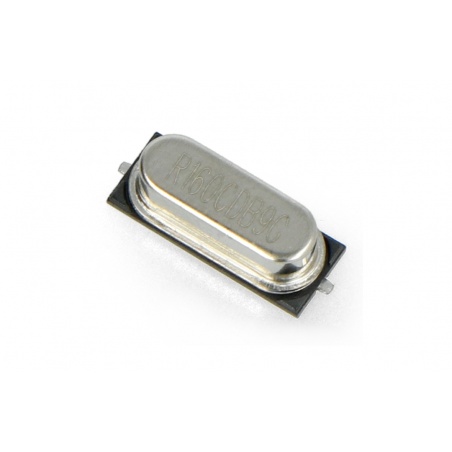

Opis produktu: Rezonator kwarcowy 16 MHz - UC49 - SMD - niski - 10 sztuk
Rezonator kwarcowy w obudowie niskiej, do montażu powierzchniowego - SMD o częstotliwości 16 MHz. Szczegóły w dokumentacji produktu.
Zasada działania rezonatora kwarcowego
Budowa rezonatora kwarcowego zawiera płytkę wykonaną z kryształu kwarcu, na której znajdują się dwie płaskie płytki metalowe połączone z wyprowadzeniami na zewnątrz obudowy. Gdy rezonator kwarcowy jest podłączony do układu elektronicznego, sygnał elektryczny podawany z zewnątrz wprawia kryształ w drgania mechaniczne. Kryształ kwarcowy ma własną, stałą częstotliwość drgań mechanicznych, która zależy od jego wymiarów i właściwości materiałowych. Sygnał elektryczny powoduje drgania kryształu wzdłuż jednej z jego osi i powoduje, że struktura kryształu jest poddawana ściskaniu i rozciąganiu o określonej częstotliwości. Podczas drgań kryształu powstają fale akustyczne, które rozchodzą się w jego objętości i odbijają od jego powierzchni. Odpowiednio do właściwości i wymiarów kryształu, fale akustyczne zostają wyraźnie wzmocnione w punkcie częstotliwości rezonansowej kryształu. Taka częstotliwość jest wykorzystywana jako źródło sygnału zegarowego dla układu elektronicznego, np. mikrokontrolera. Rezonatory kwarcowe są bardzo precyzyjne i stabilne w generowaniu częstotliwości, ponieważ naturalna częstotliwość drgań kryształu kwarcowego jest ściśle kontrolowana podczas jego wytwarzania na każdym etapie procesu technologicznego.
Dobór kondensatorów do rezonatora kwarcowego o częstotliwości rezonansowej 16 MHz
Aby rezonator działał prawidłowo, należy do jego wyprowadzeń podłączyć kondensatory, zapewniające pojemność obciążenia. Zgodnie z zaleceniami producenta, dla rezonatora kwarcowego o częstotliwości rezonansowej wynoszącej 16 MHz, należy podłączyć kondensatory o pojemności nie mniejszej niż 10 pF na pojedyncze wyprowadzenie rezonatora. Wypadkowa pojemność obciążenia zależy także od pojemności rozproszenia oraz pojemności wynikającej ze sposobu prowadzenia ścieżek na płytce PCB. Należy ten czynnik wziąć pod uwagę, szczególnie kiedy projektowane urządzenie ma pracować w zakresie wysokich częstotliwości.
Specyfikacja rezonatora
- Częstotliwość: 16 MHz
- Montaż: SMD
- Cena za 10 sztuk

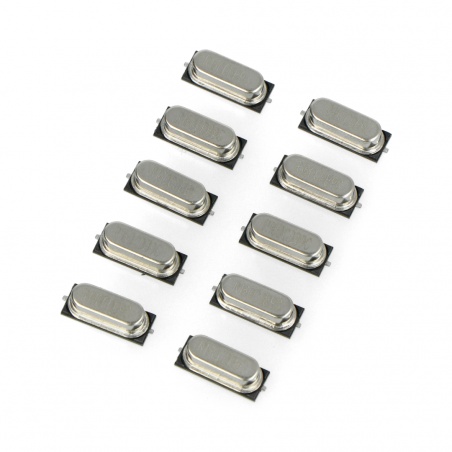

Rezonator kwarcowy 16 MHz - UC49 - SMD - niski - 10 szt.
