Opis produktu: Pico Dual Expander - podwójny ekspander wyprowadzeń 2 x 20 GPIO - do Raspberry Pi Pico - Waveshare 19343
Kolejny produkt z serii rozszerzeń do Raspberry Pi Pico - ekspander wyprowadzeń Pico Dual Expander wyprodukowany przez Waveshare. Umożliwia rozszerzenie funkcjonalności Raspberry Pi Pico. Posiada dwa pola (z pinami męskimi) w układzie 2 x 20 pin przeznaczone na dodatkowe urządzenia peryferyjne oraz jedno pole (z pinami żeńskimi) na moduł główny - Raspberry Pi Pico. Każde z wyprowadzeń zostało odpowiednio opisane, aby użytkownik wiedział, czemu odpowiada poszczególny pin. Znacznie usprawnia to proces podłączania i redukuje możliwość występowania pomyłek. Ekspander nie wymaga dodatkowego lutowania. Wymiary zewnętrzne płyty wynoszą 103,5 x 55 mm.
Podwójny ekspander od Waveshare, który pozwala uzupełnić Raspberry Pi Pico o dodatkowe urządzenia peryferyjne.
Przedmiotem sprzedaży jest podwójny ekspander wyprowadzeń do Raspberry Pi Pico. Urządzenia peryferyjne oraz Raspberry Pi Pico można kupić osobno w naszym sklepie.
Przegląd kluczowych funkcji
- Złącza w standardzie, który pozwala na bezpośrednie podłączenie Raspberry Pi Pico (z przylutowanymi złączami męskimi) lub podłączenie go za pomocą przewodów połączeniowych
- Płyta ekspandera zawiera miejsce na dwa moduły z rozstawem 2 x 20 pin, dzięki którym możliwe jest wykorzystanie w projekcie dodatkowych urządzeń peryferyjnych
- Szczegółowe oznaczenia wyprowadzeń, które minimalizują ryzyko nieprawidłowego podłączenia rozszerzeń
Specyfikacja techniczna ekspandera do Raspberry Pi w wersji Pico
- Typ: ekspander wyprowadzeń
- Kompatybilny z: Raspberry Pi Pico
- Ilość pól:
- na urządzenia peryferyjne: 2 pola z pinami męskimi do podłączenia nakładek lub akcesoriów z wykorzystaniem przewodów połączeniowych
- na Raspberry Pi Pico: 1 pole ze złączami żeńskimi do podłączenia Raspberry Pi Pico z wlutowanymi złączami
- Nie wymaga lutowania
- Wymiary zewnętrzne: 103,5 x 55 mm

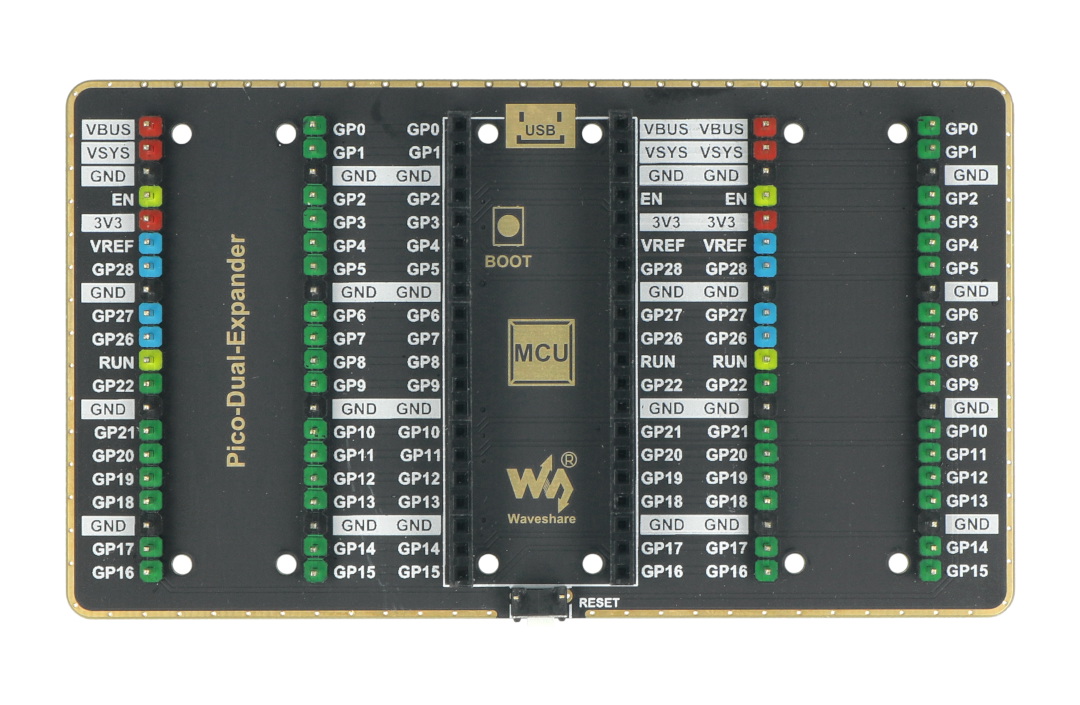

Ekspander posiada miejsce na jedno Raspberry Pi Pico oraz dwa moduły dodatkowe.Płyta ewaluacyjna dla płytki Raspberry Pi Pico
Pico Dual Expander to podwójny ekspander wyprowadzeń ze złączami 2 x 20 GPIO dla płytek z serii Raspberry Pi Pico. Moduł jest wyposażony w złącza rastrowe (goldpin) kompatybilne z fabrycznie instalowanymi gniazdami systemowymi płytek spod znaku maliny.

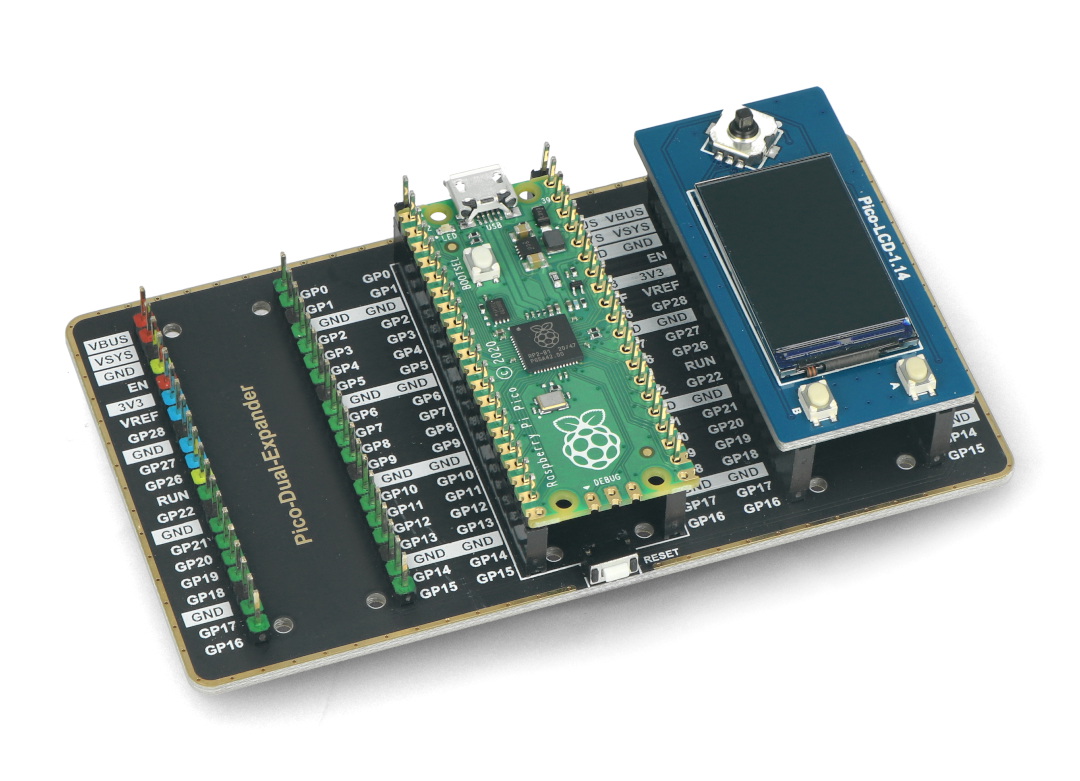

Producent płytki – firma Waveshare – zadbał o czytelne opisy wszystkich linii GPIO oraz wyprowadzeń zasilania, co nie tylko umożliwia poprawne wpięcie modułu głównego i dedykowanych nakładek, ale także znakomicie ułatwia debuggowanie programów z wykorzystaniem podwójnego ekspandera wyprowadzeń Pico Dual Expander. Wygodne rozstawienie slotów sprawia, że nawet podłączony do miniaturowego Raspberry Pi wyświetlacz (np. Waveshare 19340) może być „bezkolizyjnie” obsługiwany jednocześnie z inną nakładką.
Raspberry Pi Pico – nowy gracz na rynku mikrokontrolerów ARM
Mikrokontroler RP2040 to pierwszy „mały” procesor ARM, wyprodukowany pod banderą maliny. Układ jest oparty na wydajnym rdzeniu ARM Cortex M0+ o taktowaniu do 133 MHz i posiada aż 264 kB wbudowanej pamięci SRAM oraz 2 MB pamięci nieulotnej (Flash).
Silne wsparcie programistyczne umożliwia tworzenie aplikacji w językach C, C++ i MicroPython, zaś do pracy z płytką może być z powodzeniem użyty zarówno klasyczny komputer stacjonarny lub laptop, jak i… „większy kolega” płytki, czyli jednopłytkowy komputer z serii Raspberry Pi.
