Opis produktu: Gravity - Expansion Board for Raspberry Pi Pico - DFRobot DFR0848
Moduł rozszerzeń wykonany przez firmę DFRobot do płytki Raspberry Pi Pico. Pozwala on na podłączenie czujników z serii Gravity do modułu Raspberry Pi Pico, w prosty sposób, dzięki dedykowanym złączom Gravity. Producent umieścił na płytce gniazdo do wpięcia modułu Raspberry Pi Pico, wyprowadził wszystkie jego złącza I/O na piny męskie oraz gniazdo żeńskie, które zostały umieszczone po lewej stronie płytki, na tej stronie znajdują się także złącza analogowe. Na prawej stronie umieszczone zostały interfejsy kompatybilne ze złączami Gravity. Wszystkie piny zostały opisane, co znaczenie ułatwia odnalezienie odpowiedniego interfejsu. Ponadto, płytka wyposażona została w interfejs wyświetlacza GDI oraz wejście JST PH2.0 do podłączenia źródła zasilania od 3,3 V do 5,5 V

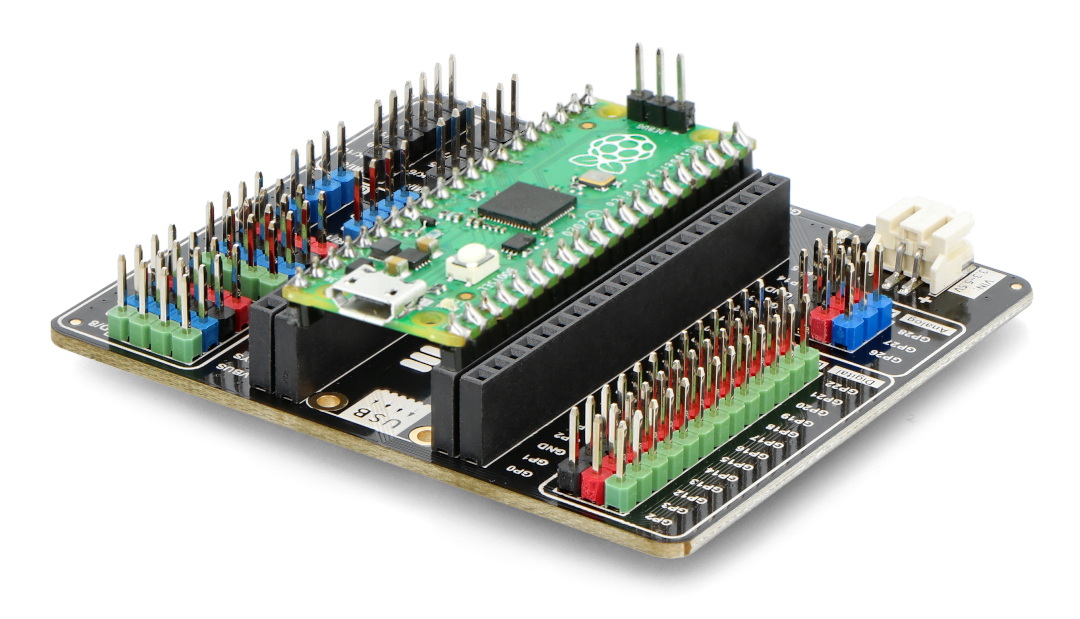

Ekspander wyprowadzeń do Raspberry Pi Pico, moduł Pico można nabyć osobno.

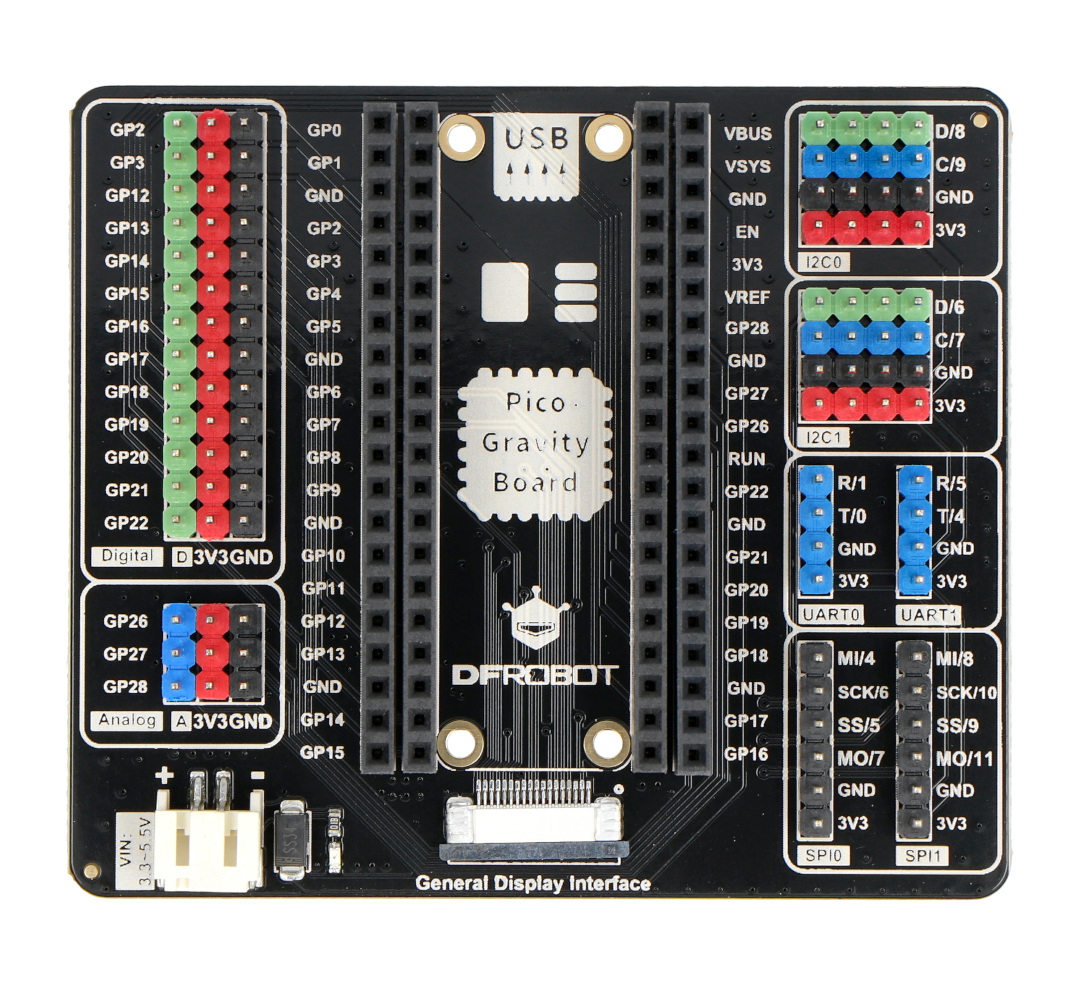

Ekspander posiada opisane wszystkie złącza Raspberry Pi Pico oraz Gravity.Producent przygotował przewodnik użytkownika dla Raspberry Pi Pico.
Główne cechy ekspandera do Raspberry Pi Pico
- Nie wymaga lutowania, plug-and-play
- Wspiera każdego rodzaju czujniki i moduły Gravity
- Wyposażony w interfejs JST PH2.0 do zasilania od 3,3 V do 5,5 V
- Wbudowany port GDI, kompatybilny z serią wyświetlaczy GDI DFRobot
Specyfikacja modułu ekspandera DFRobot
- Wyprowadzone wszystkie piny modułu Raspberry Pi Pico
- Wszystkie piny Pico zostały opisane
- Digital IO x 13: GP2, GP3, GP12-22
- Analog IO x 3: GP26-GP28
- UART x2
- I2C x2
- SPI x2
- Zasilanie: JST PH2.0
- Napięcie zasilania: od 3,3 V do 5,5 V
- Interfejs wyświetlacza: GDI
- Wymiary: 73 x 63 mm
Przejrzyste oznaczenia i szeroka użyteczność
Płytka rozszerzeń Gravity do Raspberry Pico to produkt, który cechuje się wysoką jakością, przemyślanym designem i sporą użytecznością. Na szczególną uwagę zasługuje dokładne wykonanie – każde wyprowadzenie jest przygotowane ze stuprocentową precyzją i odpowiednio opisane.
Możliwość podłączenia dodatkowych urządzeń to główna korzyść, która płynie z zastosowania płytki rozszerzeń od DFRobot. To propozycja, która sprawdzi się w rękach zarówno początkujących, jak i doświadczonych użytkowników.
Płyta rozszerzeń firmy DFRobot
Dlaczego warto zainwestować w tego typu dodatki do Raspberry Pi Pico Hat? Ekspandery wyprowadzeń potrafią znacznie zwiększyć użyteczność płytki, udostępniając kolejne miejsca do podłączenia dodatkowych elementów.
W efekcie możesz cieszyć się praktycznie nieograniczonymi możliwościami z płytką Gravity. Znajdziesz tutaj między innymi kilkanaście wyjść cyfrowych, trzy wyjścia analogowe oraz port General Display Interface do podłączenia wyświetlacza.
