Opis produktu: CM4 Maker Board - płytka bazowa dla Raspberry Pi CM4 - Cytron V-MAKER-CM4
CM4 Maker Board to płytka bazowa stworzona dla Raspberry Pi Compute Module 4. Pozwala ona na wyprowadzenie interfejsów modułu, takich jak: USB 2.0, Ethernet, HDMI, DSI, CSI, na odpowiednie złącza. Posiada również piny GPIO, które dają możliwość korzystania z nakładek Pi HAT, a dodatkowe przyciski, diody LED i złącza I2C, czy też SPI, ułatwiają eksperymentowanie. Dzięki konektorowi dla dysku M.2 oraz złączu kart microSD, nie musimy się martwić o to, czy nasz moduł posiada wystarczająco pamięci wewnętrznej. Producent nie zapomniał również o układzie RTC PCF85063A z dedykowanym złączem baterii. Zasilanie odbywa się przez złącze DC Jack, z napięciem od 7 V do 18 V lub USB typu C, z napięciem 5 V.

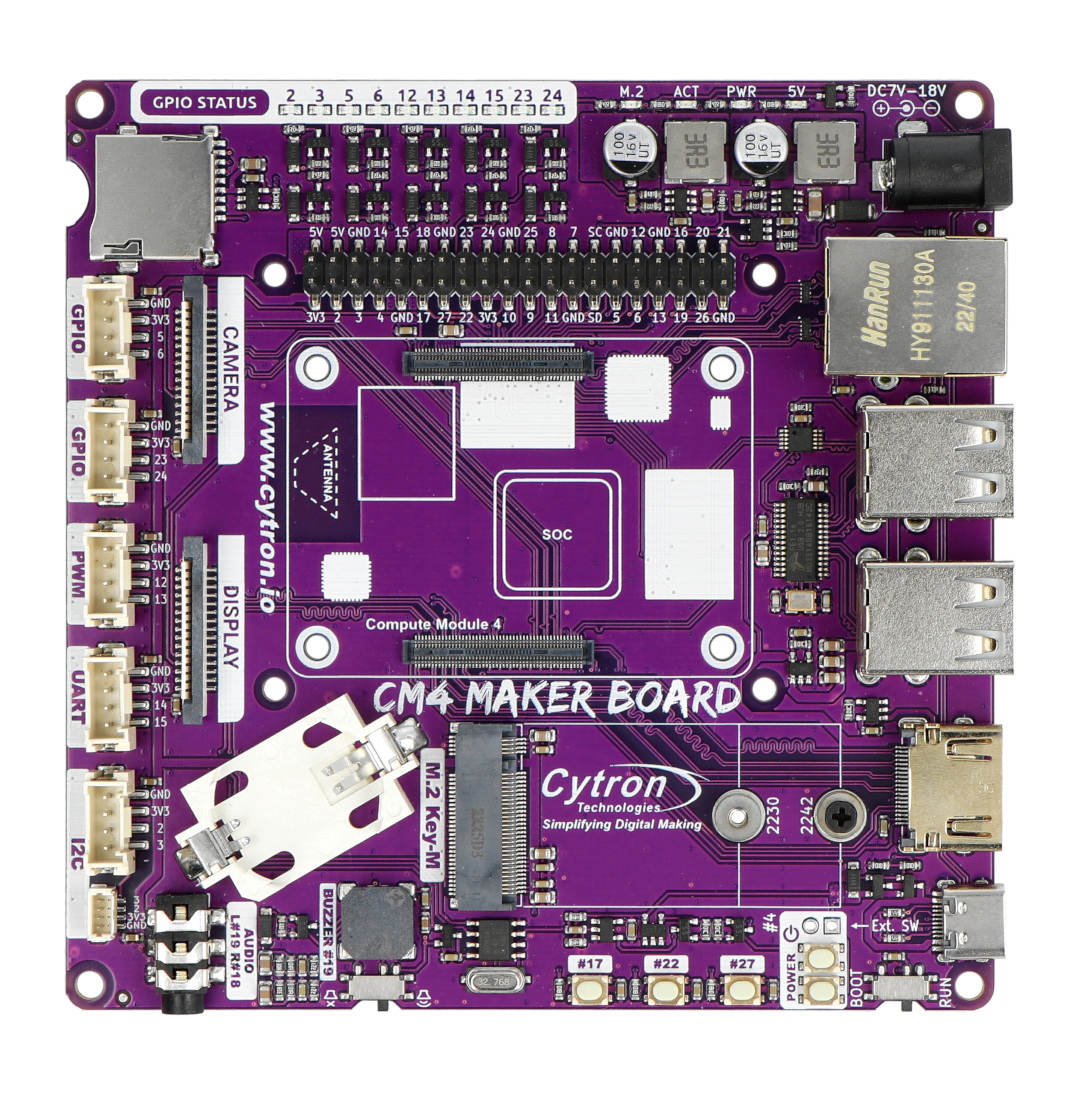

CM4 Maker Board - płytka bazowa dla Raspberry Pi CM4 - Cytron V-MAKER-CM4
Moduł Raspberry Pi CM4 nie jest zawarty w zestawie, można go jednak znaleźć w naszej ofercie!
Płytka bazowa przeznaczona jest do popularnego modułu Compute Module 4.
Czym jest Raspberry Pi Compute Module?
Raspberry Pi Compute Module 4 to zminiaturyzowana wersja komputera jednopłytkowego Raspberry Pi 4B. Oparty został na procesorze Broadcom BCM2711 quad-core Cortex-A72 o częstotliwości taktowania 1.5 GHz. Występuje w wielu wersjach, różniących się pamięcią RAM (1 GB, 2 GB, 4 GB lub 8 GB) oraz pamięcią wewnętrzną eMMC (brak wbudowanej pamięci, 8 GB, 16 GB lub 32 GB). Istnieją także warianty wyposażone w łączność bezprzewodową WiFi 2.4 GHz, 5.0 GHz i Bluetooth 5.0, BLE.
Raspberry Pi CM4 przeznaczone jest do montażu na płytkach bazowych, w związku z czym nie posiadają złącz zaimplementowanych interfejsów, takich jak np. USB, czy Ethernet.
Główne cechy CM4 Maker Board
- Wiele wyprowadzeń - płytka posiada wyprowadzenia popularnych interfejsów, znanych z komputerów PC, a także złącza Grove, czy GPIO zgodne z nakładkami HAT.
- Złącze M.2 oraz kart microSD - pozwalają one na korzystanie z modułów CM4 nieposiadających wbudowanej pamięci eMMC i wykorzystywanie zewnętrznych dysków.
- Dodatkowe przyciski i diody LED - w połączeniu ze złączami GPIO i interfejsami, takimi jak: I2C, SPI, UART, ułatwiają one twórcom eksperymentowanie i rozszerzanie możliwości płytki.
- Wbudowany układ RTC - PCF85063A - moduł czasu rzeczywistego dzięki baterii CR2032 może dalej odmierzać czas, pomimo odłączenia zewnętrznego zasilania.
- Dwie opcje zasilania - szeroki zakres napięć wejściowych na złączu DC Jack (od 7 V do 18 V) oraz USB typu C (5 V), ułatwiają znalezienie źródła zasilania dla modułu.
- Przełącznik Boot - daje możliwość łatwego wgrywania systemu operacyjnego do pamięci eMMC wbudowanej w Compute Module 4.

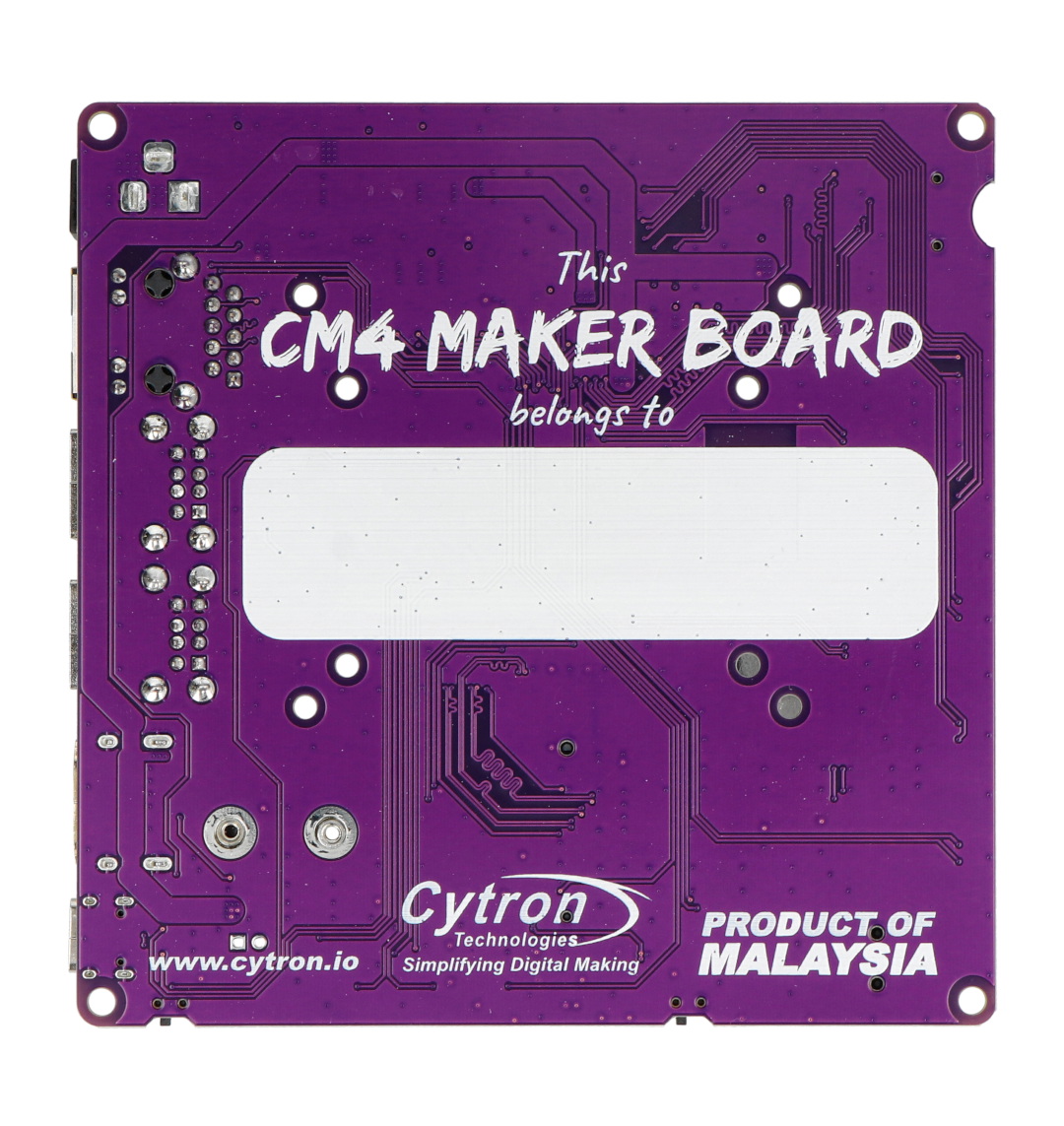

Na spodniej stronie płytki znalazło się miejsce na podpis.

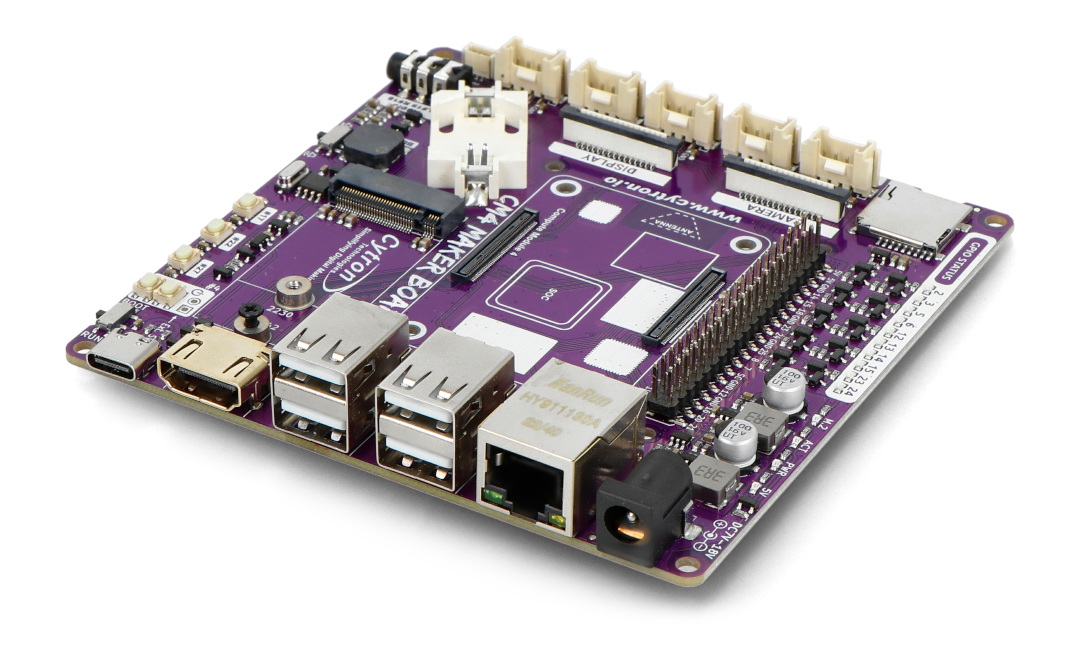

CM4 Maker Board wyposażony został w wiele przydatnych złącz.

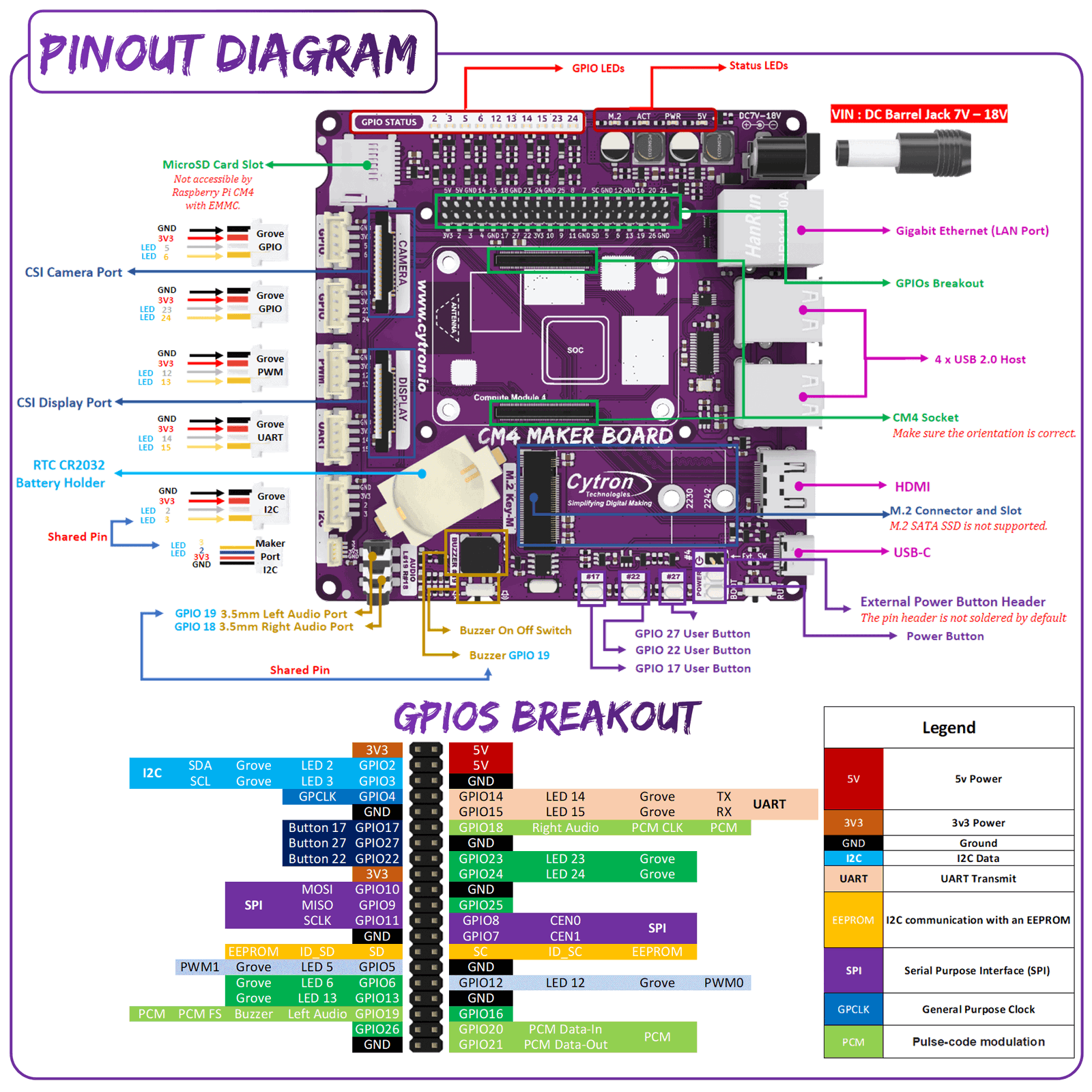

Najważniejsze wyprowadzenia płytki bazowej CM4
- Gigabit Ethernet (port LAN)
- 4 x USB 2.0 typu A
- HDMI
- USB typu C - mogące również służyć do zasilania
- Złącze DC Jack - od 7 V do 18 V
- M.2 - dla dysków i kart rozszerzeń
- 5 x złącze Grove
- Złącza CSI i DSI - dla kamery i wyświetlacza
- Audio Jack 3,5 mm
- Slot karty microSD
- Złącza GPIO - zgodne z Raspbery Pi HAT
| Specyfikacja techniczna CM4 Maker Board | |
|---|---|
| Przeznaczenie | Raspberry Pi Compute Module 4 |
| Zasilanie | DC Jack: od 7 V do 18 V USB typu C: 5 V |
| Przyciski | 3 x przyciski dostępne dla użytkownika Przełącznik BOOT Przycisk zasilania |
| Diody LED | 10 x dioda LED GPIO 4 x status LED |
| Dodatkowa funkcjonalność | Wbudowany buzzer |
| Układ RTC | PCF85063 |
| Bateria RTC | Złącze baterii CR2032 |
| Wymiary płytki | 104 x 110 mm |
| Sposób montażu | 4 otwory montażowe |
|
Dostępne złącza |
|
| Złącze kamery | CSI |
| Wideo | DSI - złącze wyświetlacza HDMI - pełnowymiarowe |
| Audio | Jack 3,5 mm |
| Karty pamięci | microSD |
| Pamięć masowa | Złącze M.2 |
| Złącza Grove | 2 x GPIO 1 x PWM 1 x UART 1 x I2C |
| Maker Port | 4-pinowe złącze JST-SH |
| USB | 1 x USB 2.0 - typu C 4 x USB 2.0 - typu A |
| Sieć | Gigabit Ethernet - RJ45 |
| Wyjścia GPIO | Zgodne z nakładkami Pi HAT |
