Opis

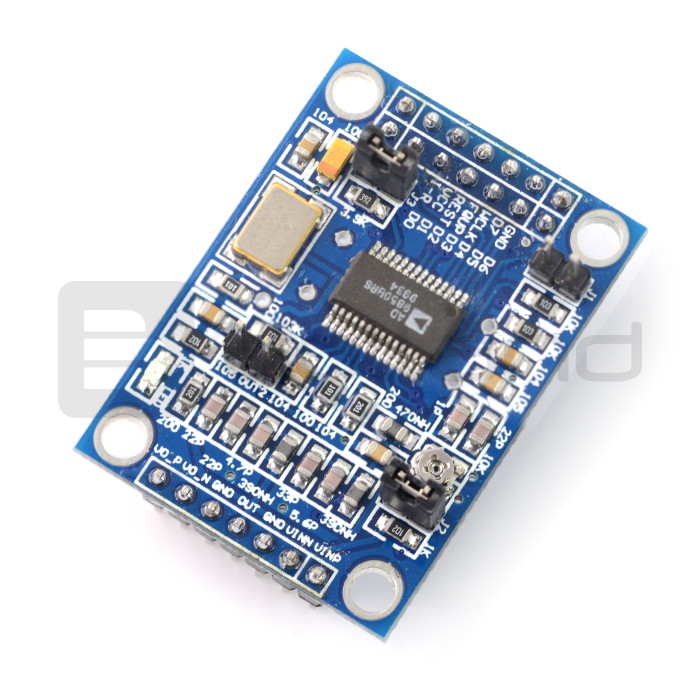

Moduł z generatorem sygnału AD9850, posiada dwa wyjścia dla sygnału sinusoidalnego i dwa wyjścia fali prostokątnej. Maksymalna częstotliwość generowanego sygnału wynosi 40 MHz, słowo sterujące składa się z 32 bitów. Układ komunikuje się poprzez interfejs szeregowy lub magistralę równoległą zasilany jest napięciem 3,3 V lub 5 V.
|
Produkt kompatybilny z Arduino W naszym serwisie znajdziesz tutorial wraz z przykładowym programem dla użytkowników Arduino. |
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Komunikacja: interfejs szeregowy lub magistrala równoległa 1 bajt
- Potencjometr do regulacji wypełnienia sygnału prostokątnego
- Wyjścia:
- 2 x sygnał sinusoidalny
- 2 x sygnał prostokątny
- Wyprowadzenia: złącza goldpin raster 2,54 mm
- Cztery otwory montażowe o średnicy 3 mm
- Wymiary modułu: 42 x 30 mm
|
Moduł dostępny również w innej wersji - sprawdź! |
Podłączenie

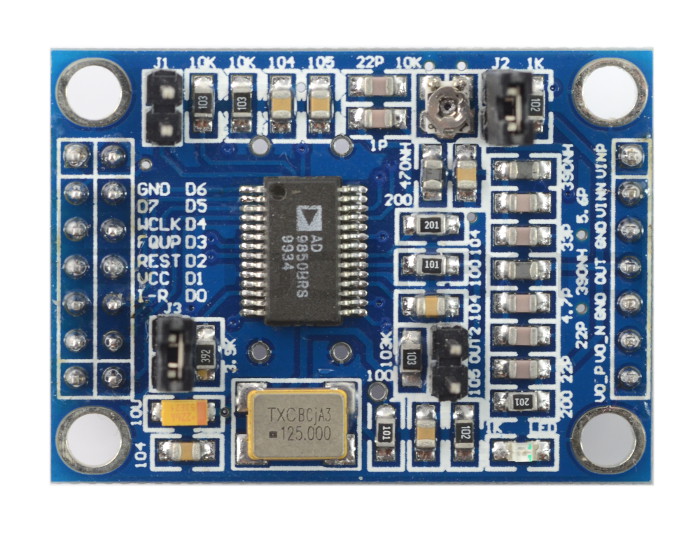

Moduł posiada przylutowane złącza goldpin raster 2,54 mm umożliwiające wpięcie w płytkę stykową lub podłączenie za pomocą przewodów.
| Pin | Opis |
|---|---|
| VCC |
Napięcie zasilania od 3,3 V do 5 V. |
| GND | Masa modułu |
| W_CLK | Sygnał zegarowy magistrali komunikacyjnej. |
| FQUP | Zmiana częstotliwości, jeśli na tym pinie pojawi się zbocze narastające układ zaktualizuje częstotliwość do wartości podanej w rejestrze wejściowym |
| D7 | Linia danych interfejsu szeregowego. |
| REST | Reset modułu, sygnał wysoki usuwa dane ze wszystkich rejestrów układu. |
| D0-D7 | 8 bitów magistrali równoległej: D0=LSD, D7=MSB. |
| I-R | Zewnętrzny potencjometr do zmiany amplitudy |
| VINP | Wejście sygnału komparatora. |
| VINN | Poziom komparatora. |
| OUT | Wyjście sygnału sinusoidalnego nr 1. |
| V0_N | Wyjście sygnału prostokątnego nr 1. |
| V0_P | Wyjście sygnału prostokątnego nr 2. |
| Zworka J1 |
Wybór trybu. Zwarte: tryb szeregowy Rozwarte: tryb równoległy. |
| Zworka J2 |
Sygnał prostokątny. Zwarte: sygnał widoczny Rozwarte: sygnał niewidoczny. |
| Zworka J3 | Zewnętrzny potencjometr. |
| Zworka J4 | Wyjście sygnału sinusoidalnego nr 2. |
| Potencjometr | Służy do regulacji wypełnienia sygnału prostokątnego. |
