Opis

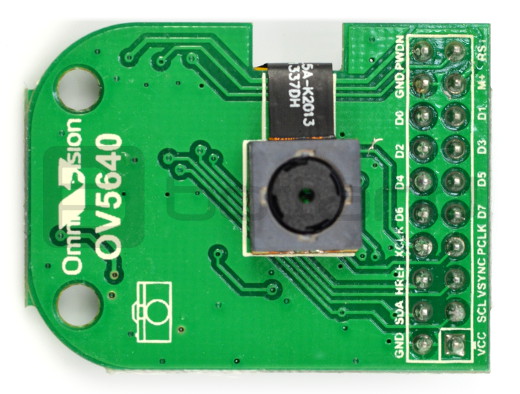

Moduł z kamerą 5 MPx o rozdzielczości 2592 x 1944 px i prędkości do 120 fps. Daje możliwość wykonywania zdjęć i nagrywania plików wideo. Urządzenie pracuje z napięciem 3,3 V i 5 V, komunikuje się poprzez interfejs równoległy, posiada obiektyw 1/4''.
|
Szczegółowy opis można zaleźć na stronie producenta, dostępna jest również biblioteka w serwisie GitHub. |
Specyfikacja
- Napięcie pracy: od 1,7V do 3,3 V
- Matryca OV5640 (dokumentacja)
- Rozdzielczość: 2592 x 1944 Px (5 MPx)
- Rozmiar piksela: 1,4 μm x 1,4 μm
- Liczba klatek na sekundę:
- do 120 FPS dla QVGA 320 x 240 px
- do 90 FPS dla VGA 640 x 480 px
- do 60 FPS dla 720 px
- do 30 FPS dla 1080 px
- do 15 FPS dla formatu QSXGA 2592 x 1944 px
- Rozmiar obiektywu: 1/4 "
- Kąt widzenia: 24 °
- Formaty wyjścia: 8 / 10 bit RGB RAW
- Możliwość konfiguracji sensora poprzez magistralę I2C
Wyprowadzenia
Urządzenia posiada wlutowane 20-pinowe złącze raster 2,54 mm.
| Nr | Pin | Opis |
|---|---|---|
| 1 | VCC | Napięcie zasilania 3,3 V. |
| 2 | GND | Masa układu. |
| 3 | SCL | Linia zegarowa interfejsu Two-Wire. |
| 4 | SDATA | Linia danych interfejsu Two-Wire. |
| 5 | VSYNC | Synchronizacja pionowa. |
| 6 | HREF | Wyjście HREF. |
| 7 | PCLK | Wyjście zegarowe matrycy sensora. |
| 8 | XCLK | Wejście zegara systemowego. |
| 9 | D9 | Wyjście danych wideo - bit 9 (MSB). |
| 10 | D8 | Wyjście danych wideo - bit 8. |
| 11 | D7 | Wyjście danych wideo - bit 7. |
| 12 | D6 | Wyjście danych wideo - bit 6. |
| 13 | D5 | Wyjście danych wideo - bit 5. |
| 14 | D4 | Wyjście danych wideo - bit 4. |
| 15 | D3 | Wyjście danych wideo - bit 3. |
| 16 | D2 | Wyjście danych wideo - bit 2 (LSB). |
| 17 | M+ | Zasilanie VCM |
| 18 | GND | Masa VCM |
| 19 | RESET | Reset układu aktywowany stanem niskim. |
| 20 | PWDN | Wyłączenie układu aktywowane stanem wysokim. |
