Opis produktu: DPI TFT Kippah Hat - nakładka do wyświetlaczy dotykowych dla Raspberry Pi 3/2/B+/A+
Nakładka pozwalająca uzyskać obraz z Raspberry Pi przez złącza GPIO, bez potrzeby użycia dekodera HDMI. Działa z Raspberry PI w wersji A+, B+, 2B, oraz 3B. Moduł posiada wsparcie dla wyświetlaczy dotykowych rezystancyjnych.
Brak dekodera HDMI znacząco obniża koszt modułu. Dostarcza 18-bitowy obraz ze wsparciem funkcji dotykowych. Posiada akcelerację grafiki, natychmiastowe odświeżanie, czyli praktycznie to samo co przez HDMI. Jednak Kippah wykorzystuje prawie wszystkie piny GPIO. Piny od #2 do #21 używa na wyłączność, więc brak dostępu do UART, I2C, EEPROM I2C oraz interfejsu SPI. Dla użytkownika pozostały #22, #23, #24, #25, #26, #27 oraz porty USB.

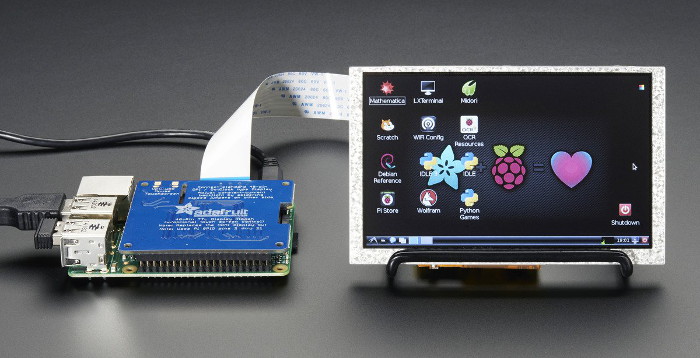

Prezentacja możliwości Kippah'a.
|
Przedmiotem sprzedaży jest sama nakładka. Raspberry Pi oraz ekrany można nabyć osobno.
DPI TFT Kippah Hat – nakładka z wyświetlaczem dotykowym
Prezentowana nakładka jest w istocie konwerterem, pozwalającym na podłączenie wyświetlaczy z interfejsem równoległym do minikomputerów Raspberry Pi i to bez konieczności użycia portów HDMI czy DSI. Posiada wsparcie dla paneli dotykowych typu rezystancyjnego.
DPI TFT Kippah Hat - nakładka do wyświetlaczy dotykowych dla Raspberry Pi 3/2/B+/A+ - Adafruit 2453 wykorzystuje do pracy większość linii GPIO minikomputera, pozostawiając mu do dyspozycji piny o numerach #22, #23, #24, #25, #26 and #27 oraz trzy spośród czterech portów USB (czwarty jest wykorzystywany do zasilania przetwornicy podwyższającej napięcie, niezbędnej do współpracy z podświetleniem niektórych paneli).
Kippah – przykłady użycia
Nakładka Kippah niejako zastępuje sprzętowy interfejs HDMI, umożliwiając korzystanie z klasycznych ekranów TFT, zwykle znacznie tańszych, niż ich odpowiedniki z wbudowanymi dekoderami HDMI. Jeśli masz tego typu wyświetlacz w swoich zbiorach – wykorzystasz go z powodzeniem, korzystając z prezentowanej przejściówki.
Użycie modułu Kippah z prostym panelem TFT zamiast wyświetlacza z interfejsem HDMI ma także sens w aplikacjach o szczególnie ograniczonej ilości miejsca w obudowie. Stosowane zwykle adaptery i kable HDMI zajmują stosunkowo dużą przestrzeń z uwagi na rozmiary złączy i relatywnie wysoką sztywność samych kabli. Wykorzystanie nakładki Kippah umożliwia znaczną redukcję wymiarów całego urządzenia – płytka mieści się bowiem w obrysie obudowy, a do połączenia z samym panelem LCD wykorzystuje cienki niemal jak papier przewód FPC.
