Opis
Miniaturowy moduł umożliwia komunikację w standardzie GSM i GPRS. Posiada dołączoną antenę ze złączem u.FL. Komunikuje się przez interfejs szeregowy. Moduł współpracuje m.in. z Arduino oraz Raspberry Pi, pracuje z napięciem od 2,8 V do 5,0 V.

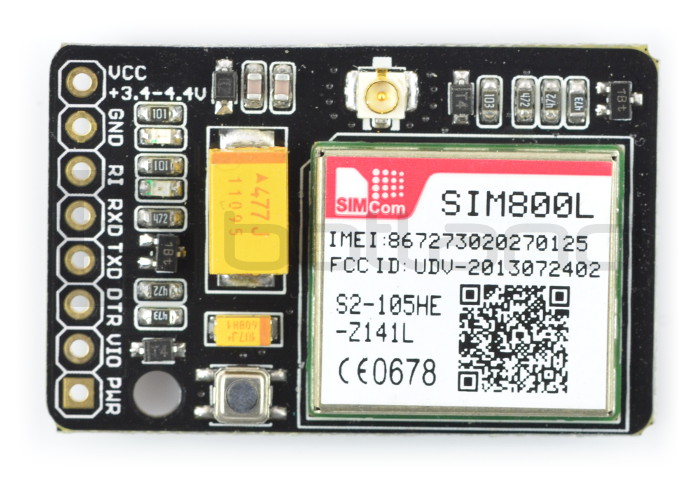

Rozkład elementów na płytce LoNet 800L.
Specyfikacja
- Napięcie zasilania: od 3,4 V do 4,4 V
- Obsługiwane standardy: GSM / GPRS
- Częstotliwości: 850 / 950 / 1800 / 1900 MHz
- Złącze SIM
- Złącze anteny u.FL
- Wsparcie komend 3GPP TS 27.007, 27.005 oraz wzmocnionych komend AT SIMCOM
- Zegar czasu rzeczywistego RTC
- Wsparcie technologii A-GPS
- Wsparcie logiki od 2,8 V do 5 V
- Dołączona antena ze złączem u.FL
- Wymiary płytki: 23 x 35 mm
|
Szczegółowy opis modułu można znaleźć w przewodniku użytkownika wraz z przykładowym kodem na Arduino. |
Wyprowadzenia
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania od 3,4 V do 4,4 V. |
| GND | Masa układu. |
| RI | Pin informujący o otrzymanych połączeniach oraz wiadomościach SMS. Domyślnie w stanie wysokim. Po otrzymaniu połączenia lub wiadomości przechodzi w stan niski. |
| RXD | Pin odbiornika komunikacji szeregowej. |
| TXD | Pin nadajnika komunikacji szeregowej. |
| DTR | Pin uśpienia modułu. Domyślnie w stanie wysokim (moduł uśpiony - wyłączona komunikacja szeregowa). Aby go wzbudzić należy ustawić na pinie stan niski. |
| VIO | Wyjście o napięciu logiki komunikacji szeregowej układu od 2,8 V dp 5 V. Zależy od wykorzystanego mikrokontrolera, np. dla połączenia z Arduino wartość powinna wynosić 5 V. |
| PWR | Przycisk zasilania aktywowany stanem niskim. |
