Mini OSD v1.1 - kompatybilny z Arduino

Indeks: HBK-03907

Miniaturowy moduł OSD kompatybilny z Arduino z mikrokontrolerem ATmega328P. Dostosowany do protokołów ArduPilot Mega oraz MAVlink. Urządzenie nakłada informacje tekstowe na obraz wideo.

Mini OSD v1.1 - kompatybilny z Arduino
119,00 zł
96,75 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: OEM

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Opis

Miniaturowy moduł OSD kompatybilny z Arduino, dostosowany do protokołów ArduPilot Mega oraz MAVlink. Mini OSD v1.1 jest wyposażony w mikrokontroler ATmega328P z wgranym bootloaderem Arduino oraz moduł MAX7456. Programowanie odbywa się poprzez 6 pinowy przewód z konwerterem USB - UART, np. FTDI.



OSD to urządzenie, które nakłada informacje tekstowe na obraz wideo (podobnie jak w telewizorach poziom głośności, wyświetlany kanał itp.). Urządzenia tego typu są wykorzystywane głównie w modelarstwie np. FPV (widoku z pierwszej osoby).



Mini OSD - płytka - moduł - rozszerzenie - max7456 - UART - schemat - nakładka wideo

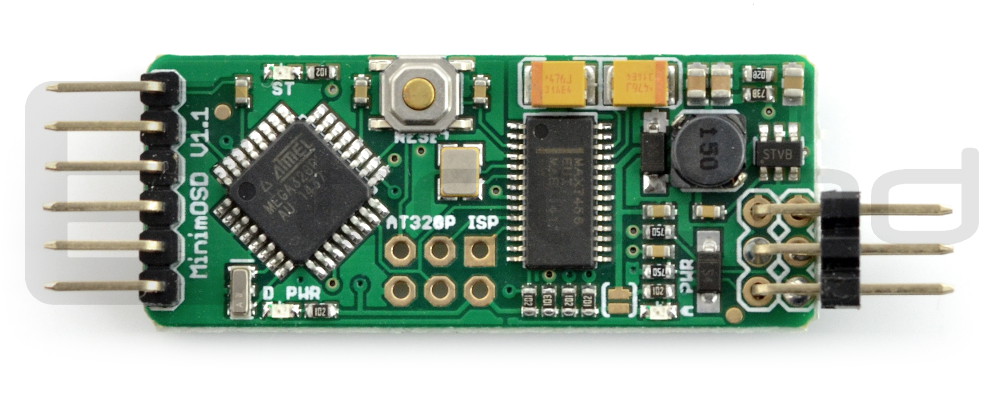

Płytka Mini OSD - widok z góry.



Posiada dwa niezależne tory zasilania:

  1. 5 V poprzez FTDI dla mikrokontrolera ATmega oraz cyfrowej części modułu.
  2. 5 V poprzez wejście wideo dla analogowej części OSD, regulator toleruje napięcie wejściowe do 12 V



 Specyfikacja

  • ATmega328P z wgranym bootloaderem Arduino
  • Wbudowany układ MAX7456 - monochromatyczny moduł OSD
  • Kompatybilny z konwerterami USB - UART opartymi na układzie FTDI
  • Dwie niezależne sekcje zasilania z sygnalizacją diodą LED dla każdej
  • Regulator o parametrach +5 V oraz 500 mA o napięciu wejściowym do 12 V
  • Do zestawu dołączone są przewody połączeniowe
  • Wymiary: 50 x 18 x 10 mm
  • Masa: 5 g



Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
