Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis
Moduł WiFi oparty na chipie ESP8266. Działa w standardzie WiFi 802.11 b/g/n na częstotliwości 2,4 GHz. Wyposażony jest w 14 wyprowadzeń - raster 2 mm, z czego 7 to GPIO i 1 ADC. Posiada wbudowaną antenę ceramiczną. Wymiary płytki to 17,4 x 12,2 mm.
Cechy modułu ESP-03
Cechy, które wyróżniają moduł ESP-03 na tle całej rodziny ESP-XX:
- Posiada 14 wyprowadzeń z czego:
- 7 x GPIO - wyjścia/wejścia cyfrowe
- 2 x UART (TX, RX) - do komunikacji np. z Arduino
- Montaż: SMD
- Raster wyprowadzeń: 2 mm
- Wyposażony w wbudowaną antenę ceramiczną
- Wymiary: 17,4 x 12,2 mm
Podłączenie

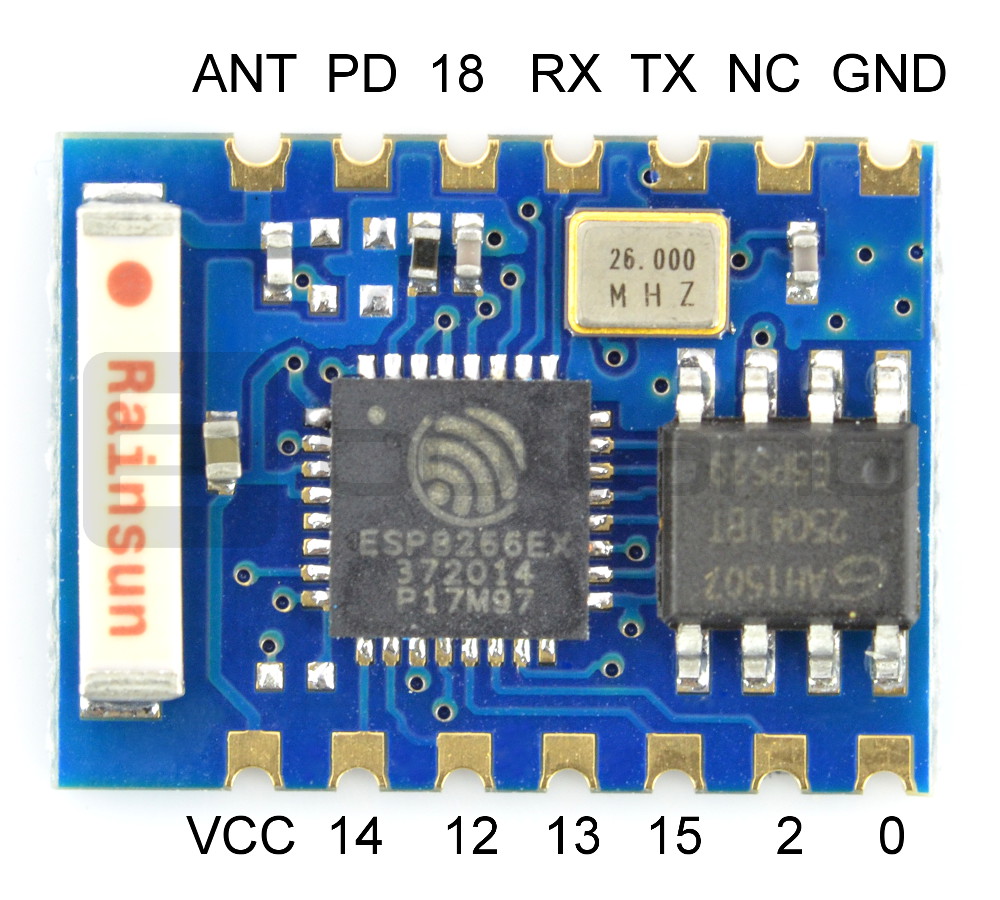

Moduł posiada 14 wyprowadzeń, raster 2 mm.
| Pin | Opis |
|---|---|
| TXD | Nadajnik interfejsu szeregowego UART. |
| RXD | Odbiornik interfejsu szeregowego UART. |
| GPIO x | Wyprowadzenie GPIO (wyjście/ wejście cyfrowe) o kolejnym numerze. |
| GPIO 0 | GPIO z funkcją specjalną: Do aktualizacji, należy podać stan niski (połączyć z GND). |
| CH_PD | Power down - podanie stanu niskiego powoduje przejście w tryb uśpienia.
Do aktualizacji, należy podać stan wysoki (3,3 V). |
| VCC | Zasilanie - 3,3 V. |
|
Produkt kompatybilny z Arduino Instrukcję połączenia modułu z Arduino można znaleźć w serwisie www.instructables.com oraz w przygotowanym przez nas poradniku.
Płytka toleruje napięcie 3,3 V. Dlatego też należy wybrać Arduino pracujące z napięciem 3,3 V lub zastosować konwerter. |
Specyfikacja
- Napięcie zasilania: 3,3 V
- Chip: ESP8266
- Produkt dostarczy w wersji z pamięcią Flash 4 / 8 Mb
- Standard: WiFi 802.11 b/g/n
- Pracuje na częstotliwości 2,4 GHz
- Wspiera zabezpieczenia WPA / WPA2
- Może pracować w trybie AP (Access Point), STA (standalone) oraz AP+STA
- Komunikacja: UART (Rx, Tx)
- Montaż SMD
- Raster wyprowadzeń: 2 mm
- Posiada 14 wyprowadzeń raster 2 mm
- 7 x GPIO - wyjścia/wejścia cyfrowe
- Wyposażony jest w interfejsy komunikacyjne: SPI, UART, SDIO
- Wsparcie oprogramowania Lua
- Wymiary płytki: 17,4 x 12,2 mm
