Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: Adafruit PiTFT złożony - wyświetlacz dotykowy rezystancyjny 3,5'' 480 x 320 dla Raspberry Pi 3/2/B+/A+/B
Wyświetlacz TFT z panelem dotykowym rezystancyjnym dopasowany do złącz GPIO Raspberry Pi. Posiada przekątną 3,5", rozdzielczością 480 x 320 px oraz 16-bitową głębie kolorów. Komunikuje się poprzez interfejs SPI - czyli wyprowadzenia: SCK, MOSI, MISO, CE0, CE1 i GPIO 24 i 25 maliny. Również GPIO 18 za pomocą PWM może zostać użyty do zmiany podświetlenia. Ekran współpracuje z Raspberry Pi model A, B, A+, B+, 2 i 3.
W zestawie znajduje się przylutowane złącze 2x13 pin, które umożliwia bezpośrednie podłączenie modułu do pinów Raspberry Pi.

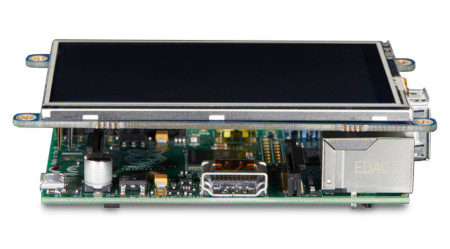

Raspberry Pi B+ i 2
Urządzenie zostało zaprojektowane do Raspberry Pi model A oraz B, ale współpracuje również z B+ i 2. W przypadku tego modelu minikomputera należy zamontować płytkę tak, aby znajdowała się ponad portami USB ok. 5 mm wyżej. Wymiary ekranu są takie same jak wersji poprzedniej, w związku z tym wszystkie obudowy i panele będą również dobrze współpracowały z PiTFT.
|
Sprawdź w jaki sposób zainstalować oprogramowanie do wyświetlacza! |
Specyfikacja
- Typ wyświetlacz: TFT
- Posiada panel dotykowy rezystancyjny
- Przekątna ekranu: 3,5 "
- Rozdzielczość: 480 x 320 px
- Głębia kolorów: 16-bitów
- Złącze dopasowane do Raspberry Pi A, B, A+, B+, 2, 3
- Pobór prądu: ok. 100 mA
- Wymiary ekranu: 76 x 52 mm
- Wymiary płytki: 98 x 57 mm
Przykładowe projekty
Ekran Raspberry Pi gotowy do użytku
PiTFT złożony - wyświetlacz dotykowy rezystancyjny 3,5'' 480x320 dla Raspberry Pi 3/2/B+/A+/B - Adafruit 2097 to rozwiązanie gotowe do podłączenia do minikomputera bezpośrednio po wyjęciu z pudełka.
Wlutowane w moduł gniazdo 2x13 pinów przeznaczone jest do wpięcia w odpowiednie piny złącza GPIO na płytce Raspberry Pi – ekran dotykowy komunikuje się za pośrednictwem interfejsu SPI, dzięki czemu możliwa jest obsługa za pomocą palca lub rysika. Wyświetlacz może współpracować wieloma wersjami „maliny”.
Ekran do budowy własnej drukarki 3D
Ekran dotykowy PiTFT Adafruit 2097 dla Raspberry Pi z 16-bitową głębią kolorów sprawdzi się w wielu zastosowaniach. Przekątna 3,5’’ jest dostatecznie duża, by umożliwić prezentację ikon, grafik lub animacji, a nawet dłuższych komunikatów tekstowych.
Moduł można wykorzystać w konstrukcji wielu typów urządzeń – producent dostarcza użytkownikom kilku gotowych inspiracji, w tym projekty drukarki 3D oraz skanera fal radiowych. Warto zwrócić uwagę, że po podłączeniu modułu na płytce minikomputera pozostaje wciąż wolnych 14 pinów GPIO, które można wykorzystać w dowolny sposób.
