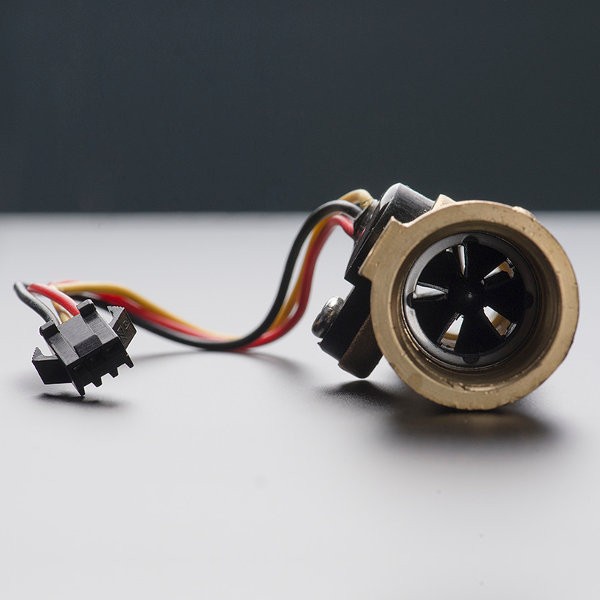

Opis produktu: Czujnik przepływu cieczy mosiądz 30l/min - gwint 1/2''
Prosty czujnik do pomiaru przepływu cieczy. Składa się z wiatraczka, na którym umieszczony jest magnes oraz czujników Halla. Poprzez zliczanie impulsów kręcącego się wiatraka w prosty sposób można zmierzyć przepływ cieczy. Dzięki tej metodzie część elektroniczna czujnika nie ma kontaktu z wodą.
Urządzenia posiada trzy przewody:
- czerwony - napięcie zasilania od 5 V do 18 V
- czarny - masa
- żółty - impulsowy sygnał wyjściowy
Poprzez zliczanie impulsów można w prosty sposób śledzić przepływ cieczy. Każdy impuls to około 2 ml. Należy zauważyć, że nie jest to czujnik do pomiarów precyzyjnych. Jednakże jest idealny do zastosowań hobbystycznych, gdzie nie jest wymagana większa precyzja niż 10 %.
|
Produkt kompatybilny z Arduino i Raspberry Pi Producent udostępnia przykładowy program dla Arduino wraz ze schematem podłączenia. Projekt dostępny w serwisie GitHub. |
Specyfikacja czujnika przepływu cieczy
- Napięcie zasilania: od 5 V do 18 V
- Pobór prądu dla 5 V: 15 mA
- Zakres pomiarowy: od 1 do 30 l/min
- Temperatura pracy: -20 °C do 80 °C
- Dopuszczalna wilgotność: 35 % - 80 % RH
- Dopuszczalne ciśnienie: 1,75 MPa
- Sygnał wyjściowy: częstotliwość:
- częstotliwość wyjściowa = 8,1 * przepływ (l/min) - 3
- Ilość impulsów na litr: 485
- Czas narostu: 0,04 μs
- Czas opadania: 0,18 μs
- Montaż na rurę o średnicy 1/2 "
- Materiał: mosiądz
- Wymiary: 67,3 x 25,4 x 35,6 mm
