Opis produktu: Feather RP2040 24-pin E-Paper - płytka z mikrokontrolerem RP2040 i złączem wyświetlacza - Adafruit 5727
Adafruit Feather RP2040 z 24-pinowym złączem do podłączenia wyświetlaczy E-Paper to płytka oparta na mikrokontrolerze RP2040, z dwurdzeniowym ARM Cortex M0+ o taktowaniu do 133 MHz, wyposażony w 264 kB pamięci RAM oraz 8 MB pamięci Flash działającej poprzez interfejs QSPI. Mikrokontroler wyposażony został w takie interfejsy jak: 2 x I2C, 2 x SPI, 2 x UART, 16 kanałów PWM oraz 4 x ADC. Wyprowadzone na płytce 24-pinowe złącze pozwala na podłączenie dowolnego wyświetlacza typu E-Paper korzystającego z tego interfejsu. Do dyspozycji użytkownika jest również złącze STEMMA QT ułatwiające podłączanie modułów korzystających z interfejsu I2C bez konieczności lutowania.
Platforma oparta na RP2040 wspiera wiele języków programowania, takich jak: MicroPython, CircuitPython czy C/C++. Program można zaimplementować przy pomocy interfejsu USB (złącze USB typu C), korzystając z wbudowanego bootloadera UF2, bądź poprzez zewnętrzny programator. Dodatkowo na płytce jest czerwona dioda LED oraz dioda Neopixel RGB.
Feather RP2040 24-pin E-Paper - płytka z mikrokontrolerem RP2040 i złączem wyświetlacza - Adafruit.

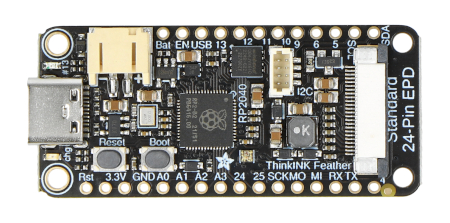

Płytka posiada złącze JST, za pomocą którego można podłączyć do niej akumulator.
Podłączenie zewnętrznego akumulatora
Złącze JST służy do podpięcia akumulatora litowo-jonowego (Li-Ion) lub litowo polimerowego (LiPol) do zasilania płytki. Po podłączeniu zasilania przez złącze USB, wbudowany układ ładowania pozwala ładować akumulator z maksymalnym prądem 200 mA. O stanie ładowania informuje dedykowana dioda LED. Układ wykrywa podłączenie zasilania, dzięki czemu możliwe jest stosowanie akumulatora jako UPS.
Do portu JST nie należy podłączać innych akumulatorów niż wskazane przez producenta - Li-Ion, Li-Pol - o napięciach maksymalnie 4,2 V. Może to skutkować uszkodzeniem układu ładowania.
Główne cechy mikrokontrolera RP2040
- Dwa rdzenie ARM Cortex M0+ taktowane do 133 MHz
- 264 kB pamięci RAM
- Brak wbudowanej pamięci - wsparcie zewnętrznej pamięci FLASH QSPI do 16 MB
- Kontroler DMA
- Wbudowany LDO do zasilania rdzenia
- 30 pinów GPIO
- Interfejsy:
- 2 x UART
- 2 x SPI
- 2 x I2C
- 16 kanałów PWM
- 4 x 12-bitowy ADC
- Kontroler USB 1.1 i PHY
- 8 maszyn stanowych PIO

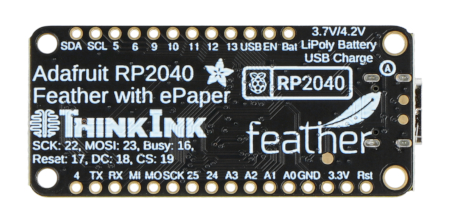

Feather RP2040 24-pin E-Paper.

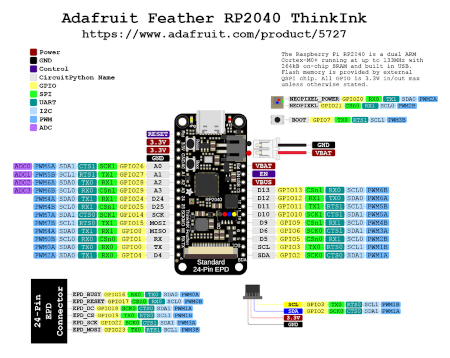

Rozmieszczenie wyprowadzeń.
Wyprowadzenia płytki Feather RP2040
- Złącze USB typu C - służy do zasilania i przesyłu danych. Umożliwia programowanie mikrokontrolera poprzez wbudowany Bootloader UF2.
- Złącze JST - 2-pinowe złącze służące do podłączenia akumulatora Li-Ion lub Li-Pol do zasilania płytki, jednocześnie służące do ładowania akumulatora.
- GND - masa układu
- BAT - napięcie dodatnie wspólne z gniazdem JST dla opcjonalnego akumulatora
- USB - napięcie dodatnie wspólne z gniazdem USB C
- EN - pin włączający wbudowany regulator 3,3 V, aby go wyłączyć należy podłączyć go do masy
- 3,3 V - wyprowadzenia stabilizatora napięcia
Specyfikacja płytki Adafruit Feather RP2040DVI
- Mikrokontroler RP2040
- 32-bitowy dwurdzeniowy Cortex M0+
- 264 kB pamięci RAM
- 8 MB zewnętrznej pamięci FLASH QSPI
- 24-pinowe złącze wyświetlacza E-Paper
- Złącza GPIO:
- 2 x I2C, 2 x SPI, 2 x UART
- 16 kanałów PWM
- 4 x 12-bitowe przetworniki ADC
- 8 wyprowadzeń cyfrowych
- Wbudowana dioda LED oraz Neopixel RGB
- Złącze STEMMA QT
- Interfejs SWD
- Przyciski Reset i Bootloader
- Stabilizator napięcia 3,3 V
- Złącze zasilania do akumulatora
- Złącze USB typu C - do ładowania akumulatora oraz programowania
- Wsparcie dla języków: MicroPython, CircuitPython oraz C/C++
- 4 otwory montażowe
- Wymiary: 50,8 x 22,8 x 7,0 mm
- Masa 6,3 g
Zawartość zestawu
- Feather RP2040 - Adafruit 5727
- 2 x wtyk goldpin 2x16 raster 2,54 mm

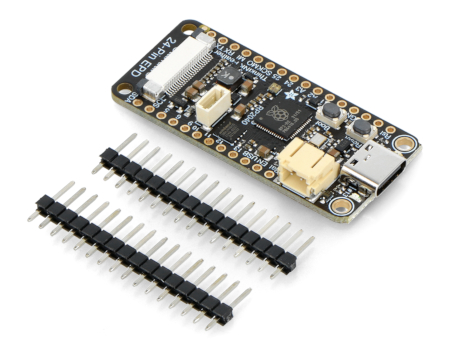

Elementy wchodzące w skład zestawu.
