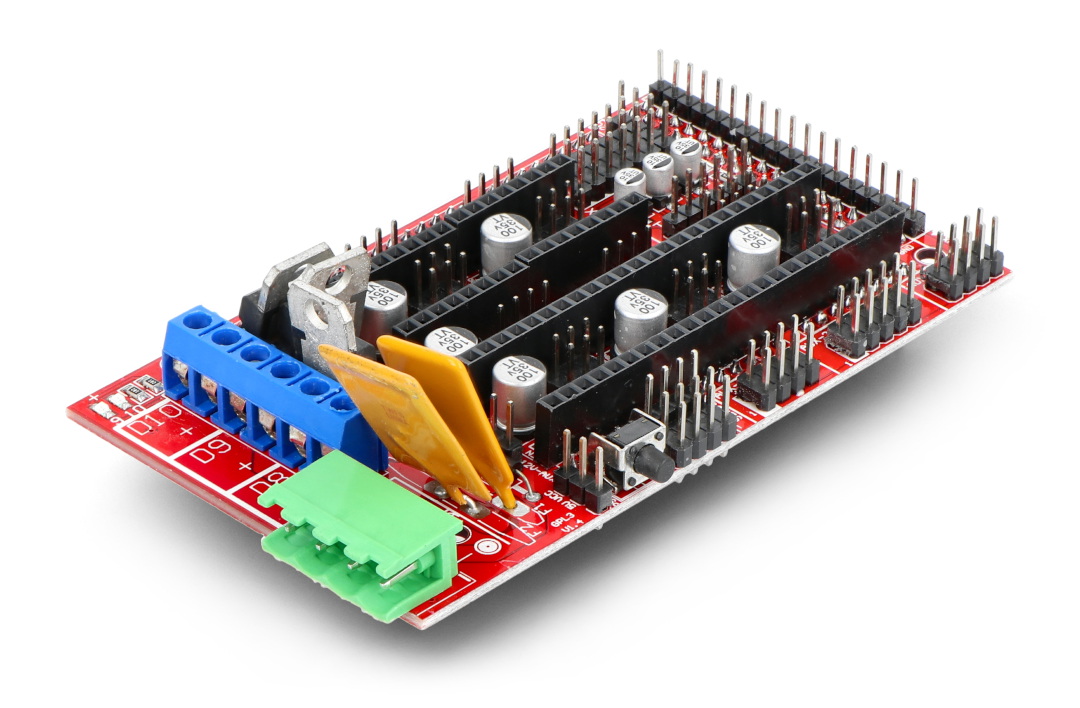

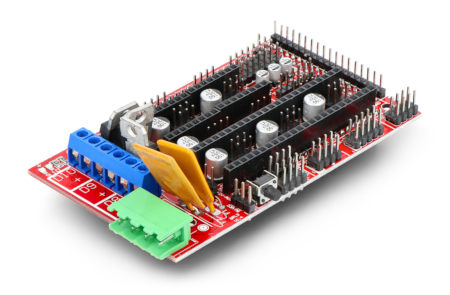

Opis produktu: Ramps 1.4 RepRap - sterownik drukarki 3D
Sterownik umożliwiający podłączenie silników krokowych wraz z elementami dodatkowymi niezbędnymi do uruchomienia drukarki 3D. Układ współpracuje z Arduino Mega 2560, do pracy wymaga pięciu modułów ze sterownikiem A4988. Oprócz wymienionych elementów, Ramps 1.4 umożliwia podłączenie czujników krańcowych mechanicznych lub optycznych, urządzeń do kontroli wtrysku tworzywa oraz wyświetlacza LCD, czytnika kart pamięci SD lub modułu Bluetooth. Moduł Ramps 1.4 sterowany jest przez platformę Arduino Mega 2560, która dzięki swojej uniwersalności pozwala w prosty sposób rozbudować system. Silnikami sterują popularne, sprawdzone układy A4988, o wydajności prądowej do 2 A na silnik. Zarówno Arduino Mega 2560 jak i sterowniki A4988 nie znajdują się w zestawie. Można je nabyć osobno w naszym sklepie.
|
Szczegółowy opis, schematy oraz instrukcje podłączenia można znaleźć na Wiki-Ramps. Układ cieszy się duża popularnością wśród konstruktorów, posiada szerokie wsparcie, w sieci można znaleźć liczne przykłady z wykorzystaniem RAMPS 1.4. |
Specyfikacja sterownika RepRap
- Napięcie zasilania: 12 V
- Pobór prądu: minimum 5 A (w zależności od konfiguracji, szczegóły na wiki Ramps)
- Układ kompatybilny z Arduino Mega 2560
- Wymaga pięciu sterowników silników krokowych A4988
- Układ posiada możliwość podłączenia czujników krańcowych
- Złącze AUX do podłączenia elementów dodatkowych np. modułu Bluetooth (szczegóły na wiki Ramp)
|
Uwaga Na odwrocie znajduje się dołączona dioda 1N4004. Należy ją wlutować w miejsce oznaczone D1, tylko wtedy gdy napięcie zasilania nie przekracza wartości 12 V. Po jej zamontowaniu Arduino Mega będzie zasilane ze źródła zasilającego moduł Ramps. Jeśli napięcie przekroczy wartość 12 V lub wystąpią zakłócenia w postaci szpilek napięciowych o dużej amplitudzie zarówno Arduino jak i moduł Ramps ulegną uszkodzeniu. Jeśli istnieje ryzyko pojawienia się takiej sytuacji, diodę D1 należy pozostawić niewlutowaną, a Arduino zasilić z osobnego źródła.
Szczegóły na wiki Ramps. |
