Opis produktu: Moduł czytnika RFID UHF HAT do Raspberry Pi - SB Components SKU24469
Moduł UHF HAT do Raspberry Pi to zawansowany czytnik RFID o kompaktowych wymiarach. Zaprojektowany został w oparciu o technologie ThingMagic M6e Nano UHF RFID Reader. Moduł został wyposażony w mały wyświetlacz LCD 1,14 cali, buzzer, zworkę pozwalającą przełączać między GPIO a USB, USB-UART IC, antenę oraz złącze IPEX do podłączenie dodatkowej anteny. Moduł posiada ultra niskie zużycie energii przez co idealnie nadaje się do zasilania za pomocą baterii, świetnie sprawdza się w tanich oraz małych urządzeń przenośnych. Urządzenie posiada regulowany zakres wyjściowy RF od 0 dBm do 27 dBm (co 0,01 dB), czytnik może odczytywać z prędkością 200 tags/s. Urządzenie jest kompatybilne z Arduino. Moduł oferowany jest do użytku globalnego, można go skonfigurować do odpowiedniej częstotliwości w różnych lokalizacjach wedle potrzeb klienta w tym: Ameryki Północnej, Ameryki Południowej, Unii Europejskiej, Indii, Korei, Australii, Chinach, Japonii. Produkt obsługuje standardy EPC GEN2V2 oraz ISO 18000-63.

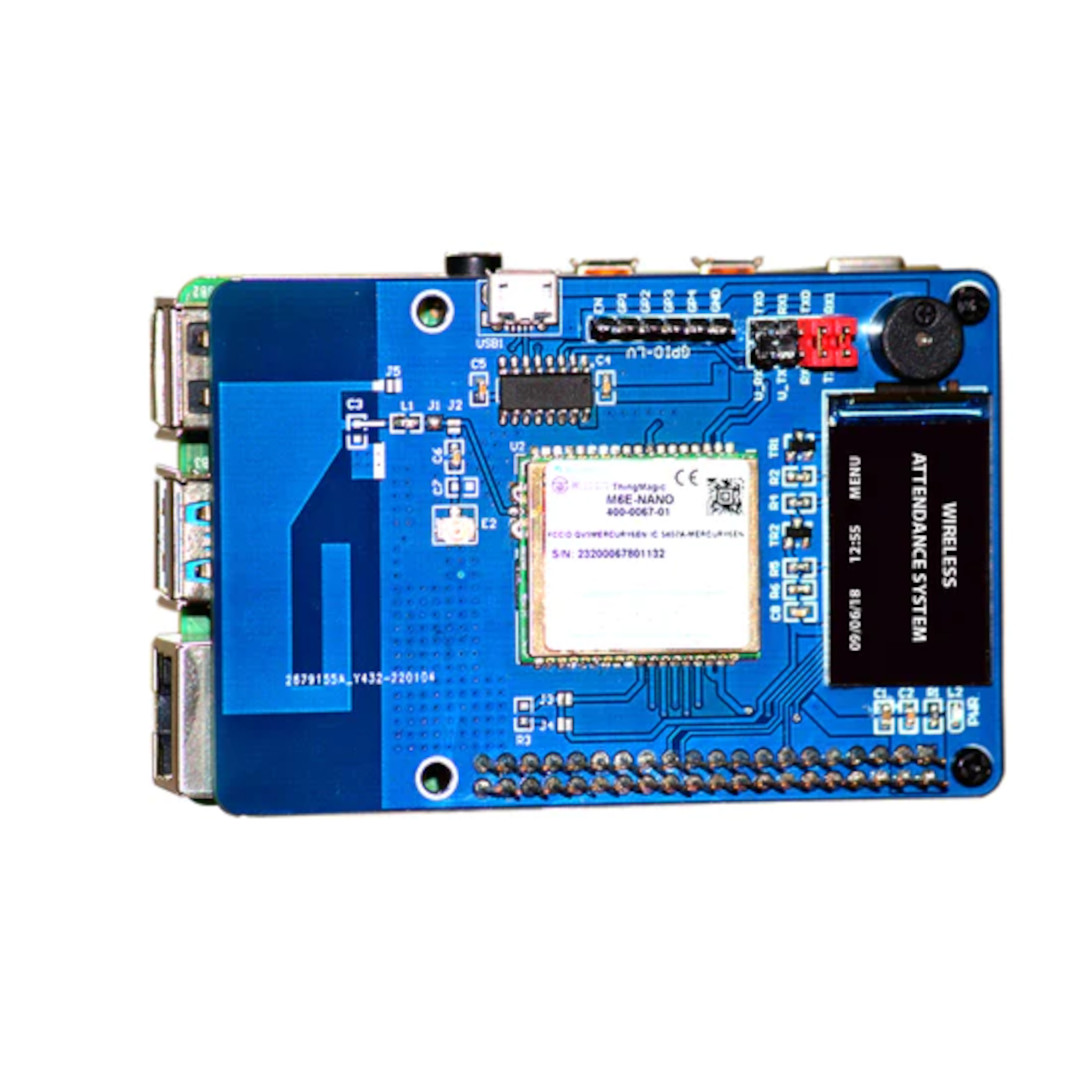

Moduł UHF HAT do Raspberry Pi.

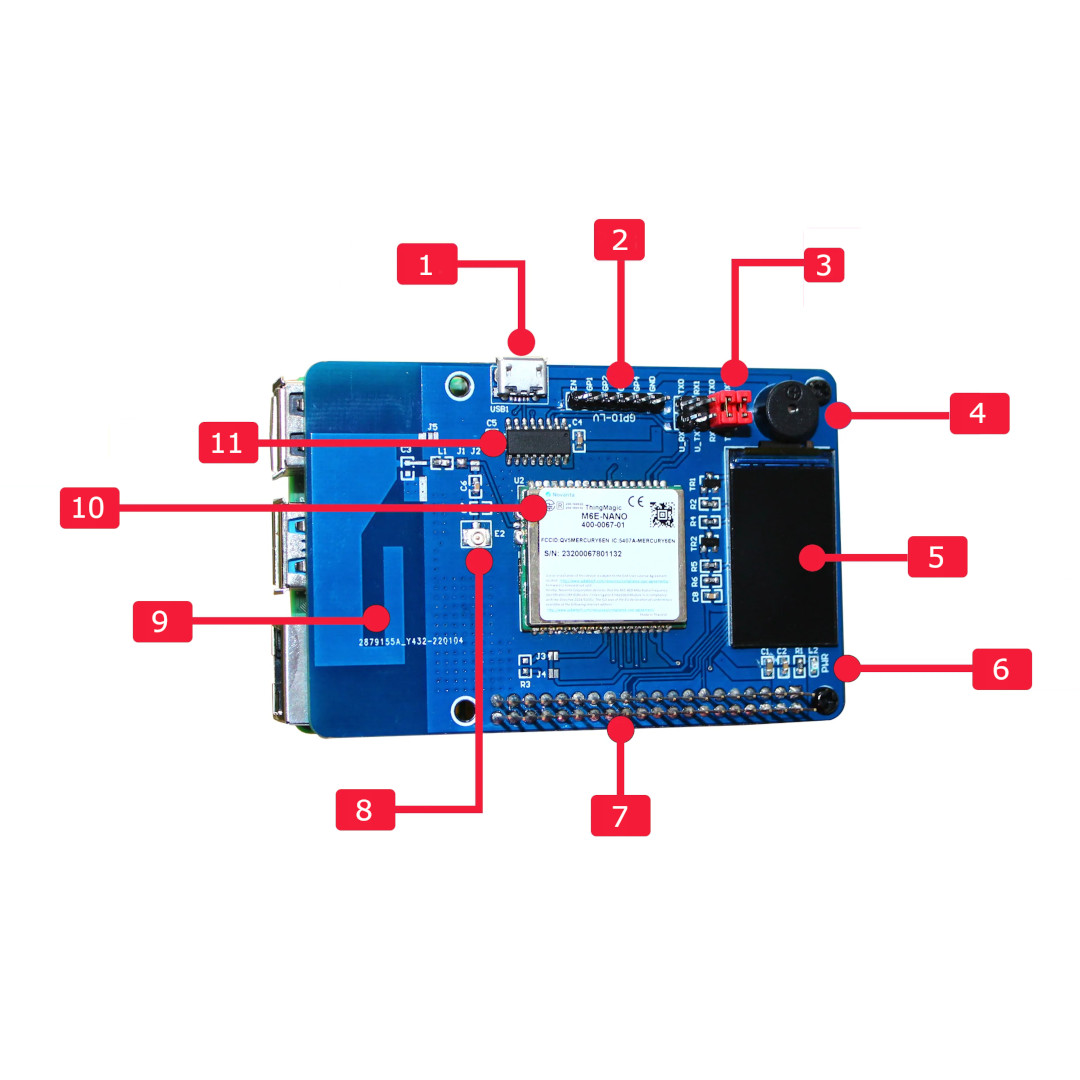

Opis elementów na płytce.
Opis elementów na płytce
- Port USB
- Piny GPIO
- Zworka GPIO/USB
- Buzzer
- Wyświetlacz 1,14" LCD
- Diody zasilania
- 40-pinowe złącze GPIO
- Złącze UFL
- Antena
- M6E Nano
- USB-UART IC
Zawartość zestawu
- 1x moduł UHF HAT do Raspberry Pi
- 5x UHT Tags
Specyfikacja techniczna modułu
- Moduł: czytnik ThingMagic M6E Nano UHF RFID
- Wyświetlacz: programowalny wyświetlacz LCD 1,14"
- Zakres wyjścia: od 0 dBm do 27 dBm
- Zasilanie: 3,3 V
- Interfejs komunikacji: UART/USB
- Standard:
- EPC Gen2V2
- ISO 18000-63
- Szybkość odczytu: 200 tags/s
- Zworka: USB/GPIO
- Kompatybilny: 40-pinowy standard GPIO
- Antena:
- Zintegrowana
- Gniazdo IPEX do podłączenia dodatkowej

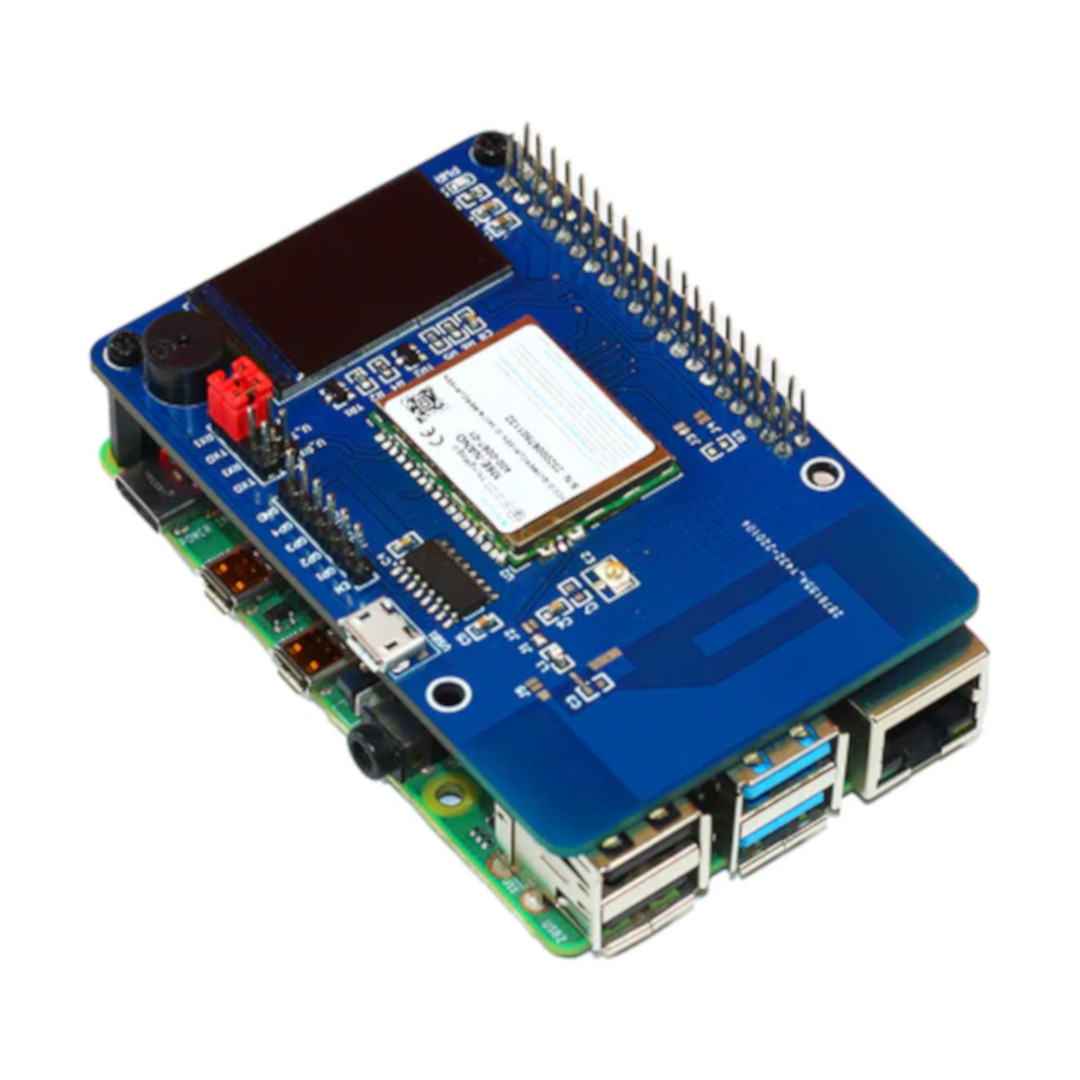

Moduł UHF HAT do Raspberry Pi - bok.
