Opis produktu: Nakładka HAT z okrągłym wyświetlaczem LCD 1,28" 240x240px do Raspberry Pi Pico - SB Components SKU21697
Nakładka zaprojektowana przez firmę SB Components do użytku z Raspberry Pi Pico. Wyposażona została w okrągły wyświetlacz LCD o średnicy 32,4 mm, przekątnej 1,28" i rozdzielczości 240 x 240 px. Wyświetla czysty i kolorowy obraz w 65 k kolorów z palety barw RGB. Moduł wyposażony został również w joystick 5-pozycyjny, dzięki któremu można stworzyć prosty interfejs użytkownika. Wyświetlacz LCD oparty został na układzie GC9A01, który komunikuje się z Raspberry Pi Pico za pomocą interfejsu SPI. Moduł Pi Pico wpinany jest bezpośrednio w 40-pinowe gniazdo znajdujące się na płytce nakładki HAT.
Nakładka z okrągłym wyświetlaczem do Raspberry Pi Pico, moduł Pico można nabyć osobno.
Nakładka z okrągłym wyświetlaczem i joystickiem do Raspberry Pi Pico.Producent przygotował przewodnik użytkownika dla posiadaczy modułu Raspberry Pi Pico. Na stronie można znaleźć przykładowe programy do obsługi wyświetlacza LCD.
Główne cechy wyświetlacza LCD
- Kompatybilny z Raspberry Pi Pico
- Komunikuje się za pomocą 4-liniowego interfejsu SPI
- Wyposażony w standardowe wyprowadzenia GPIO 40-pin
- 4-kierunkowy joystick z przyciskiem, umożliwiający stworzenie prostego interfejsu użytkownika
Przykładowe zastosowanie okrągłego wyświetlacza LCD
- Smart Watch
- Pomiar prędkości samochodu
- Pomiar ciśnienia
- Monitor ciśnienia temperatury
- Wskaźnik pulsu z pulsometru
Specyfikacja wyświetlacza LCD
- Napięcie zasilania: 3,3 V
- Przekątna: 1,28"
- Rozdzielczość: 240 x 240 px
- Rozmiar piksela: 0,135 x 0,135 mm
- Średnica: 32,4 mm
- Rodzaj matrycy: IPS
- Liczba wyświetlanych kolorów: 65 k RGB
- Układ: GC9A01
- Wbudowany joystick
- Liczba przycisków joysticka: 5
- Komunikacja: SPI
- Złącze 40-pin do wpięcia Raspberry Pi Pico
- Wymiary: 58,57 x 25 mm

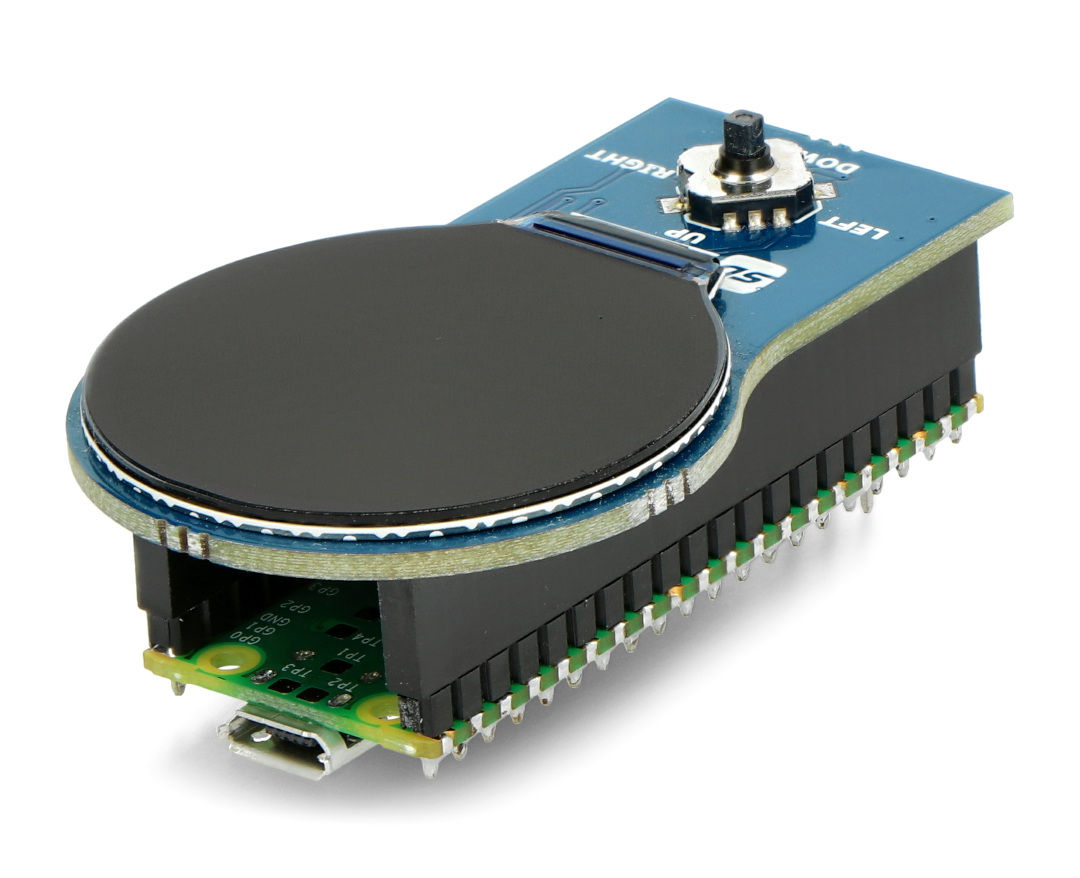

HAT wyposażony w 40-pinowe gniazdo do bezpośredniego wpięcia Raspberry Pi Pico.Nakładka HAT z okrągłym wyświetlaczem LCD 1,28" 240x240px do Raspberry Pi Pico - SB Components SKU21697 Botland - Sklep dla robotyków
Na prezentowanej nakładce HAT z okrągłym wyświetlaczem marki SB Components, znajdują się czytelne oznaczenia ułatwiające obsługę i podłączenie do Raspberry Pi. Kolorowy wyświetlacz, ze względu na dobrą jakość wyświetlanych treści, doskonale nadaje się zarówno do prezentowania tekstu, jak i grafik.

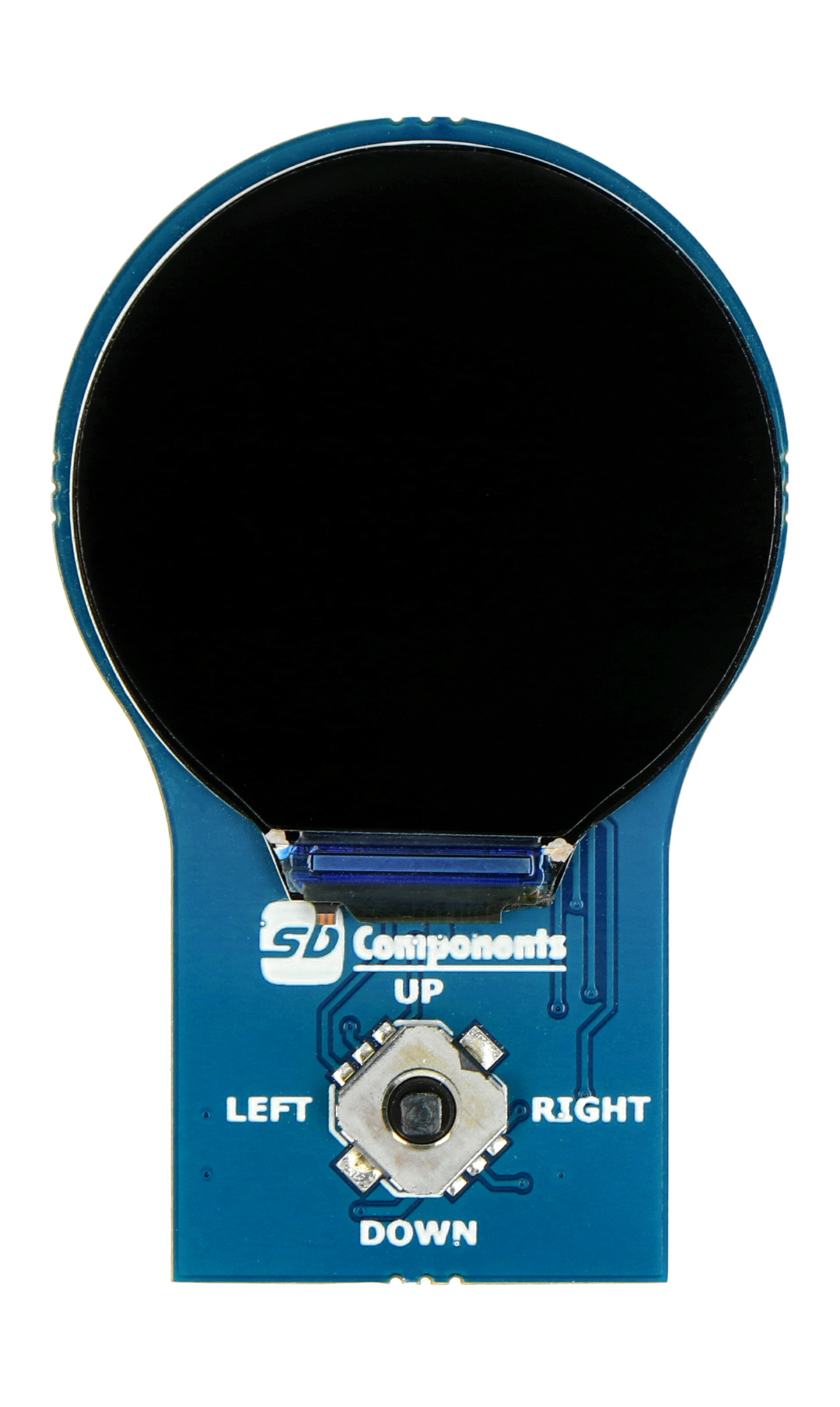

Wokół joysticka znajdującego się pod wyświetlaczem umieszczono oznaczenia dotyczące kierunków. Przy jego pomocy można swobodnie nawigować np. po menu.
Nakładka HAT wyświetlaczem LCD o przekątnej 1,28" marki SB Components - co jeszcze warto o niej wiedzieć?
Kompaktowe rozmiary nakładki, w połączeniu z niską wagą sprawiają, że doskonale nadaje się ona do projektów mobilnych, których bazą jest Raspberry Pi Pico.
