Arducam Pan Tilt Platform - platforma 2 DOF do kamery Raspberry Pi - Arducam B0227

Indeks: ACM-18768 EAN: 5904422358310
Zestaw z platformą sterującą 2 DOF do kamery Raspberry Pi. Platforma pracuje w oparciu o dwa serwomechanizmy cyfrowe, które pozwalają zmieniać położenie kamery w dwóch płaszczyznach: pionowej 145° oraz poziomej 180°. Sterowanie serwomechanizmami umożliwia płytka PWM z 12-bitowym sterownikiem PWM PCA9685. Dzięki temu możliwa jest obserwacja miejsc i obiektów, które powinny być monitorowane pod różnym kątem przez kilka kamer na raz.
Arducam Pan Tilt Platform - platforma 2 DOF do kamery Raspberry Pi - Arducam B0227
86,00 zł
69,92 zł netto
Produkt został zastąpiony innym
Arducam Pan Tilt Platform - platforma 2 DOF do kamery Raspberry Pi / Nvidia Jetson Nano / Xavier NX- Arducam B0283
149,00 zł 149,00 zł
Producent: ArduCam

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Arducam Pan Tilt Platform - platforma 2 DOF do kamery Raspberry Pi - Arducam B0227

Zestaw z platformą sterującą 2 DOF do kamery Raspberry Pi. Platforma pracuje w oparciu o dwa serwomechanizmy cyfrowe, które pozwalają zmieniać położenie kamery w dwóch płaszczyznach: pionowej 145° oraz poziomej 180°. Sterowanie serwomechanizmami umożliwia płytka PWM z 12-bitowym sterownikiem PWM PCA9685. Dzięki temu możliwa jest obserwacja miejsc i obiektów, które powinny być monitorowane pod różnym kątem przez kilka kamer na raz.

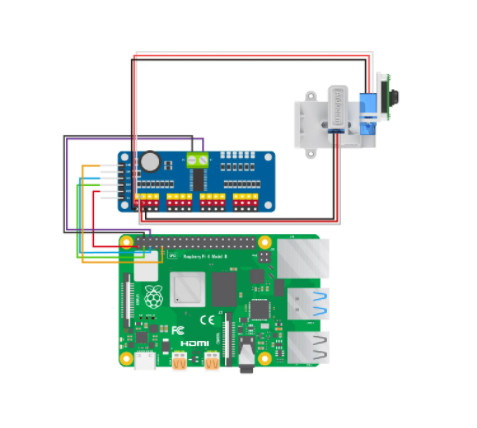

Schemat połączenia platformy z Raspberry Pi i kamerą.

Schemat połączenia platformy z Raspberry Pi i kamerą.

Specyfikacja techniczna

  • Serwomechanizm: cyfrowy
  • Kąt obrotu:
    • pionowo: 145°
    • poziomo: 180°
  • Moment obrotowy:
    • 0,6 kg*cm przy 3,6 V
    • 0,8 kg*cm przy 4,8 V
  • Prędkość robocza:
    • 0,13 s/60° przy 3,6 V
    • 0,09 s/60° przy 4,8 V
  • Napięcie robocze: od 3,6 V do 4,8 V
  • Prąd roboczy: <350 mA
  • Dead Band: 3 usec
  • Wymiary: 20 x 8,75 x 22 mm
  • Płyta sterowania PWM

  • Sterownik PWM: PCA9685
  • Rozdzielczość PWM: 12 bitów
  • Czujnik światła otoczenia: TSL2581FN
  • Rozdzielczość oświetlenia otoczenia: 16 bitów
  • Interfejs komunikacyjny: I2C
  • Napięcie robocze: 3,3 V / 5 V
  • Wymiary: 25 x 61 mm

Zastosowanie

  • Kamery IoT
  • Kamery robotów
  • Projekty dotyczące bezpieczeństwa i nadzoru
  • Projekty wykorzystujące Raspberry Pi

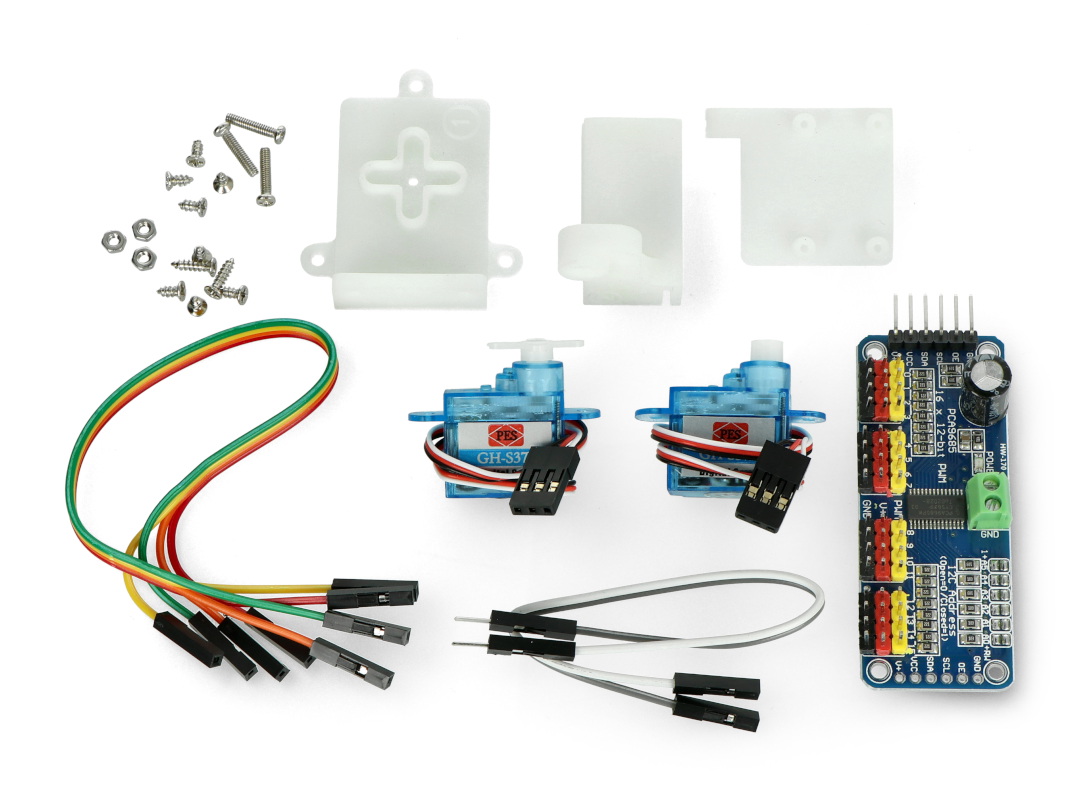

Zawartość zestawu

  • Serwomechanizm cyfrowy - 2 szt.
  • Zestaw wsporników ze śrubami
  • Płyta sterująca PWM
  • Przewody połączeniowe żeńsko-żeńskie - 4 szt.
  • Przewody połączeniowe męsko-żeńskie - 2 szt.
Zestaw zawiera niezbędne przewody połączeniowe.Zestaw zawiera niezbędne przewody połączeniowe.

Arducam Pan Tilt Platform - platforma 2 DOF do kamery Raspberry Pi - Arducam B0227

W zestawie znajdziesz dwa cyfrowe serwomechanizmy, dwunastobitową płytę PWM umożliwiającą sterowanie, komplet potrzebnych wsporników oraz niezbędne elementy montażowe i przewody przyłączeniowe.

Układ logiczny Arducam Pan Tilt Platform B0227 komunikuje się z płytką przez interfejs I2C. Platforma 2 DOF jest kompatybilna między innymi z kamerami Raspberry Pi V2. Wszystkie elementy mechaniczne oraz wsporniki zostały wykonane z wysokiej jakości materiałów i są odporne na uszkodzenia mechaniczne oraz intensywną eksploatację.

Jak wykorzystać Arducam Pan Tilt Platform z kamerami do Raspberry Pi?

W połączeniu z kamerą Raspberry, Arducam Pan Tilt Platform może funkcjonować na przykład w instalacjach automatyki budynkowej, systemach IoT, wewnątrz robotów czy jako część monitoringu, umożliwiając zmianę kąta patrzenia kamery w dowolnym momencie.

Platforma znakomicie sprawdzi się także podczas obserwacji dzikich zwierząt, na przykład jako element fotopułapki. Więcej inspiracji oraz przydatne wskazówki dotyczące zastosowania Arducam Pan Tilt Platform z kamerami Raspberry Pi znajdziesz w przewodniku użytkownika, do którego link umieszczony jest w ramce poniżej opisu.
