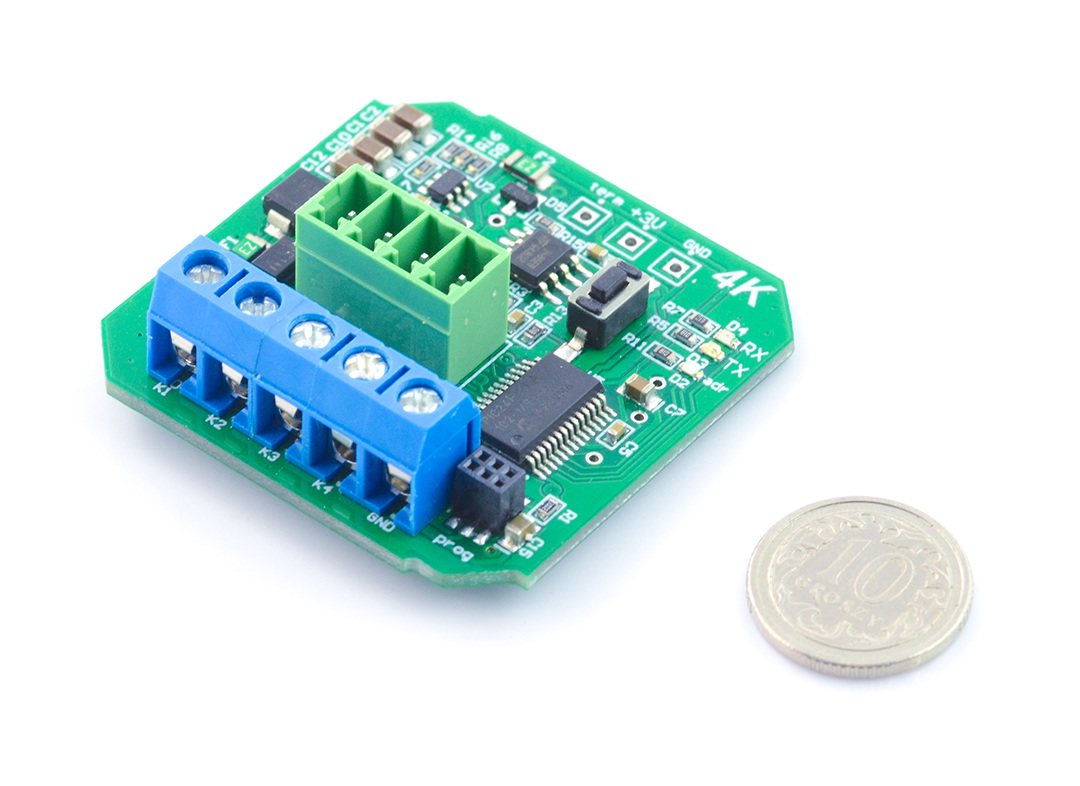

Opis produktu: AMK Switch 4K - HomeController - 4 kanałowy przełącznik
Switch 4K umożliwia połączenie do 4 łączników oświetlenia. Zasilany jest napięciem 24 V, pobiera tylko 0,12 W mocy. Komunikuje się poprzez interfejs RS485 protokołu Modbus RTU. Pracuje z prędkością 1200 / 2400 / 4800 / 9600 / 19200 . 38400 / 57600 / 115200 bit/s. Urządzenie posiada listwę montażową oraz złącza śrubowe do montażu przewodów.
Urządzenie posiada złącza śrubowe oraz listwę montażową do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszcze elektrycznej.
Programowanie modułu odbywa się za pomocą aplikacji OpenHab2, poprzez sterownik HomeController Seria-6 lub z komputera poprzez konwerter USB-RS485.
Wyprowadzenia modułu Switch 4K
Moduł posiada złącza śrubowe oraz listwę montażową. Komunikuje się przez protokół Modbus.
| Oznaczenie | Opis |
|---|---|
| D1 | Dioda Rx |
| D2 | Dioda Tx |
| D3 | Dioda nadawania adresu |
| P1 |
Przycisk nadawania adresu |
| +24V |
Zasilanie 24 V |
| GND |
Potencjał masy |
| A |
Pin sterujący A |
| B |
Pin sterujący B |
| K1 |
Wejście łącznika oświetleniowego |
| K2 |
Wejście łącznika oświetleniowego |
| K3 |
Wejście łącznika oświetleniowego |
| K4 |
Wejście łącznika oświetleniowego |
| GND |
Potencjał masy |
Specyfikacja AMK Switch 4K
- Napięcie zasilania: 24 V
- Pobór mocy: 0,12 W
- Liczba kanałów: 4
- Interfejs: RS485
- Protokół: Modbus
- Prędkość: 1200 / 2400 / 4800 / 9600 / 19200 . 38400 / 57600 / 115200 bit/s
- Opcjonalne wyposażenie: czujnik temperatury
- Wymiary: 50 x 45 x 21 mm
