Arduino Yún Rev2 ABX00020 - WiFi + Ethernet

Indeks: ARD-12315 EAN: 7630049200029

Połączenie Arduino® oraz systemu Linux pozwala poprzez sieć WiFi bezprzewodowo programować i sterować urządzeniem. Moduł oparty układzie ATmega32u4, posiada 32 kB pamięci Flash, 2,5 kB RAM, 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako kanały PWM i 12 jako analogowe wejścia oraz interfejsy, w tym USB.

Arduino Yún Rev2 ABX00020 - WiFi + Ethernet
249,00 zł
202,44 zł netto
Powiadom o dostępności
Niedostępny
Produkt wycofany
30 dni na zwrot
Producent: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Arduino Yún Rev2 ABX00020 - WiFi + Ethernet

Yun to połączenie Arduino Leonardo i kontrolera Atheros AR9331 z obsługą WiFi. Płytka zawiera mikrokontroler ATmega32u4 wyposażony w 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 12 jako wejścia analogowe. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2,5 kB pamięci operacyjnej SRAM.

Nowości w wersji Rev 2

  • Znacznie lepszy i bardziej wytrzymały moduł zasilający
  • Złącze Ethernet zamontowane niżej, co umożliwia wykorzystanie dowolnej nakładki Arduino Shield
  • Poziome ułożenie złącza USB
  • Usprawniony hub USB
  • Zainstalowana najnowsza wersja OpenWRT wraz z poprawkami
  • Obsługa SSL w komunikacji Arduino - Linux

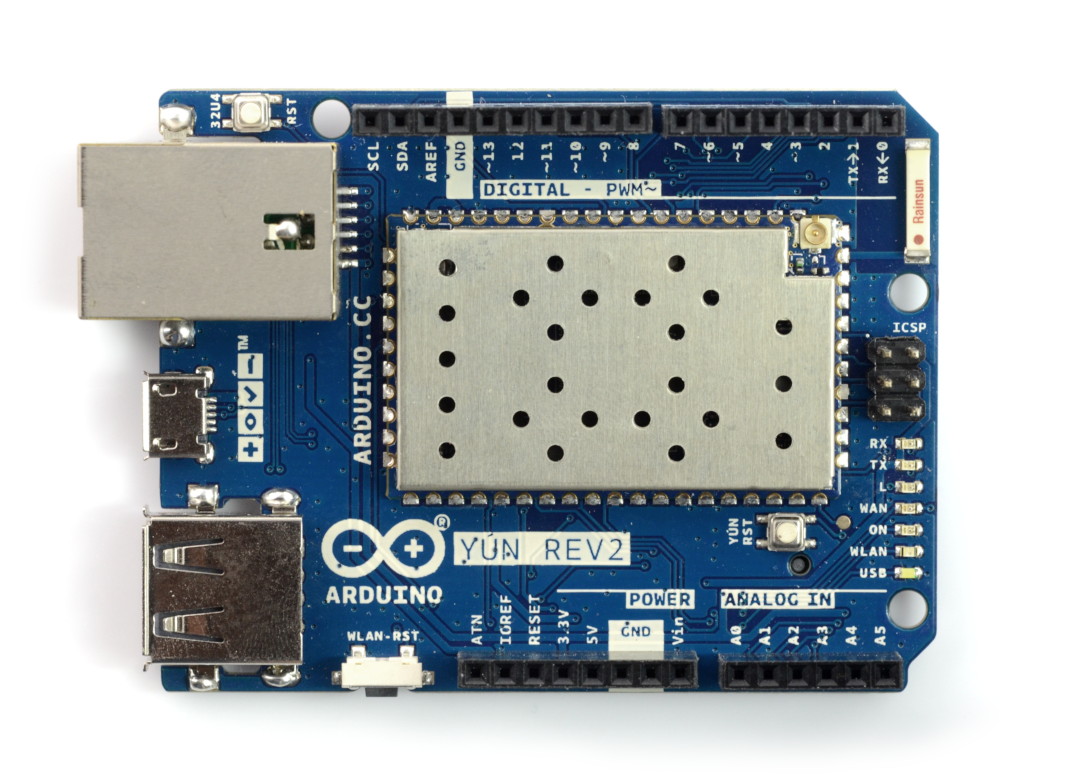

Arduino Yun 2
Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Dzięki wykorzystaniu układu AVR wraz z biblioteką Bridge dostępną z poziomu środowiska Arduino IDE, Na Arduino Yun można programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń w prosty sposób poprzez sieć WiFi. Po podłączeniu zasilania (5 V poprzez zasilacz ze złączem micro USB) moduł widoczny jest na komputerze PC jako sieć WiFi o nazwie Arduino Yun.

Główne cechy modułu

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.

Nazwa Opis
Zainstalowany bootloader Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta.
Połączenie WiFi
Arduino Yun można w prosty sposób, bezprzewodowo, poprzez sieć WiFi programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń.
Ethernet microSD
Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 oraz czytnik kart pamięci microSD.
Arduino Shield
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.
Wyprowadzenia cyfrowe
20 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.
Wydajność prądowa Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA.
Wyjścia PWM
7 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.
Wejścia analogowe
12 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.
Komunikacja szeregowa Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB.
Funkcje specjalne  Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.
Gniazdo USB A Płytka posiada wbudowany kontroler USB, wyprowadzony na gniazdo komputerowe USB typu A.
Pamięć wbudowana
Układ Atmega32u4 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash 1 kB EEPROM oraz 2,5 kB pamięci operacyjnej SRAM.
Zasilanie 5 V
microUSB
Do zasilania Arduino można wykorzystać zasilacz o napięciu 5 V ze złączem microUSB.
Zasilanie port USB Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.
Złącze ICSP Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.
Pin IOREF Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.
Wbudowana dioda LED Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.
Wyjście 3,3 V
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.

Specyfikacja techniczna Arduino Yún Rev2 ABX00020

  • Napięcie zasilania:  5 V
  • Mikrokontroler AVR: ATmega32u4
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 2,5 kB
    • Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 1 kB
    • Porty I/O: 20
    • Wyjścia PWM: 7
    • Ilość wejść analogowych: 12 (kanały przetwornika A/C o rozdzielczości 10 bitów)
    • Interfejsy szeregowe: UART, SPI, I2C
    • Zewnętrzne przerwania
  • Procesor Linux: Atheros AR9331
    • Architektura: MIPS 400 MHz
    • Napięcie zasilania: 3,3 V
    • Ethernet IEEE 802.3 10/100Mbit/s
    • WiFi IEEE 802.11b/g/n
    • Pamięć RAM: 64 MB DDR2
    • Pamięć Flash: 16 MB
  • Gniazdo USB Typ-A 2.0
  • Czytnik kart Micro-SD

Programowanie Arduino

Dzięki zastosowaniu układu pośredniczącego ATmega32u4 programowanie Arduino Yun jest tak proste jak innych modułów z tej rodziny. Środowisko Arduino IDE zawiera specjalnie przygotowaną bibliotekę Bridge dla modułu Yun o nazwie Arduino IDE.

Arduino Yun - wifi - moduł platforma

Schemat blokowy modułu Arduino Yun.

Arduino Yún Rev2 ABX00020 - WiFi + Ethernet

Oferujemy znakomite urządzenie - Arduino Yún Rev2. To sprzęt, które łączy w sobie cechy popularnego Arduino Leonardo oraz kontrolera Atheros AR9331 z obsługą WiFi.

Płytka opiera swoją pracę o mikrokontroler ATmega32u4. Jest on wyposażony w 20 cyfrowych portów wejścia/wyjścia, a w tym 7 z nich może pracować jako PWM (przykładowo do płynnego sterowania natężeniem oświetlania diodami LED) oraz 12 analogowych wejść (wykorzystywanych przykładowo do odbierania sygnałów z analogowych sensorów).

Połączenie Arduino Leonardo i Atheros AR9331 - Arduino Yún Rev2

Urządzenie charakteryzuje się znakomitym, wytrzymałym modułem zasilającym. Płytka wyposażona jest w Ethernetowe złącze umieszczone na tyle nisko, aby użytkownik mógł z łatwością wykorzystać dowolną nakładkę Arduino Shield.

W naszej ofercie znajdziesz więcej podobnych urządzeń - dostępne są między innymi różnego rodzaju nakładki oraz moduły kompatybilne z Arduino. Proponujemy również płytki, które zostały stworzone na bazie Arduino Leonardo, Arduino Uno czy Arduino Mega.

Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler Atmega32U4
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2,5 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 20
UC - wejścia analog. 12
UC - Taktowanie 16 MHz
UC - Ethernet Tak
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 7
UC - Moduł WiFi Tak
UC - Interfejs USB microUSB
UC - microSD Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
