Opis
Moduł z kamerą dla Arduino 5 MPx o rozdzielczości 2592 x 1944 px i prędkości do 120 fps. Rozszerza możliwości mikrokontrolera o możliwość wykonywania zdjęć i nagrywania plików wideo. Urządzenie pracuje z napięciem 3,3 V, komunikuje się poprzez SPI, kąt widzenia 24 °, obiektyw 1/4''.
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę dla Arduino w dostępną w serwisie GitHub. |
Schemat blokowy
Urządzenie składa się z czujnika i części elektronicznej z buforem danych i kontrolerem magistrali.
Schemat blokowy modułu kamery ArduCAM-Mini.
Specyfikacja
- Napięcie pracy: 3,3 V / 5
- Rozdzielczość maksymalna: 2592 x 1944 px (5 MPx)
- Liczba klatek na sekundę:
- do 120 FPS dla formatu QVGA (320x240px)
- do 60 FPS dla formatu VGA (640x480px)
- do 60 FPS dla formatu 720p (1280c720px)
- do 30 FPS dla formatu 1080p (1920x1080px)
- do 15 FPS dla formatu 5 MPx (2592x1944px)
- Rozmiar obiektywu: 1/4 "
- Rozmiar piksela: 1,4 x 1,4 μm
- Pole obrazu: 3673,6 x 2738,4 μm
- Kąt widzenia: 24 °
- Format wyjścia: JPEG
- Oddalenie otworów montażowych: 34 mm
- Wymiary modułu: 40 x 40 mm
Wyprowadzenia

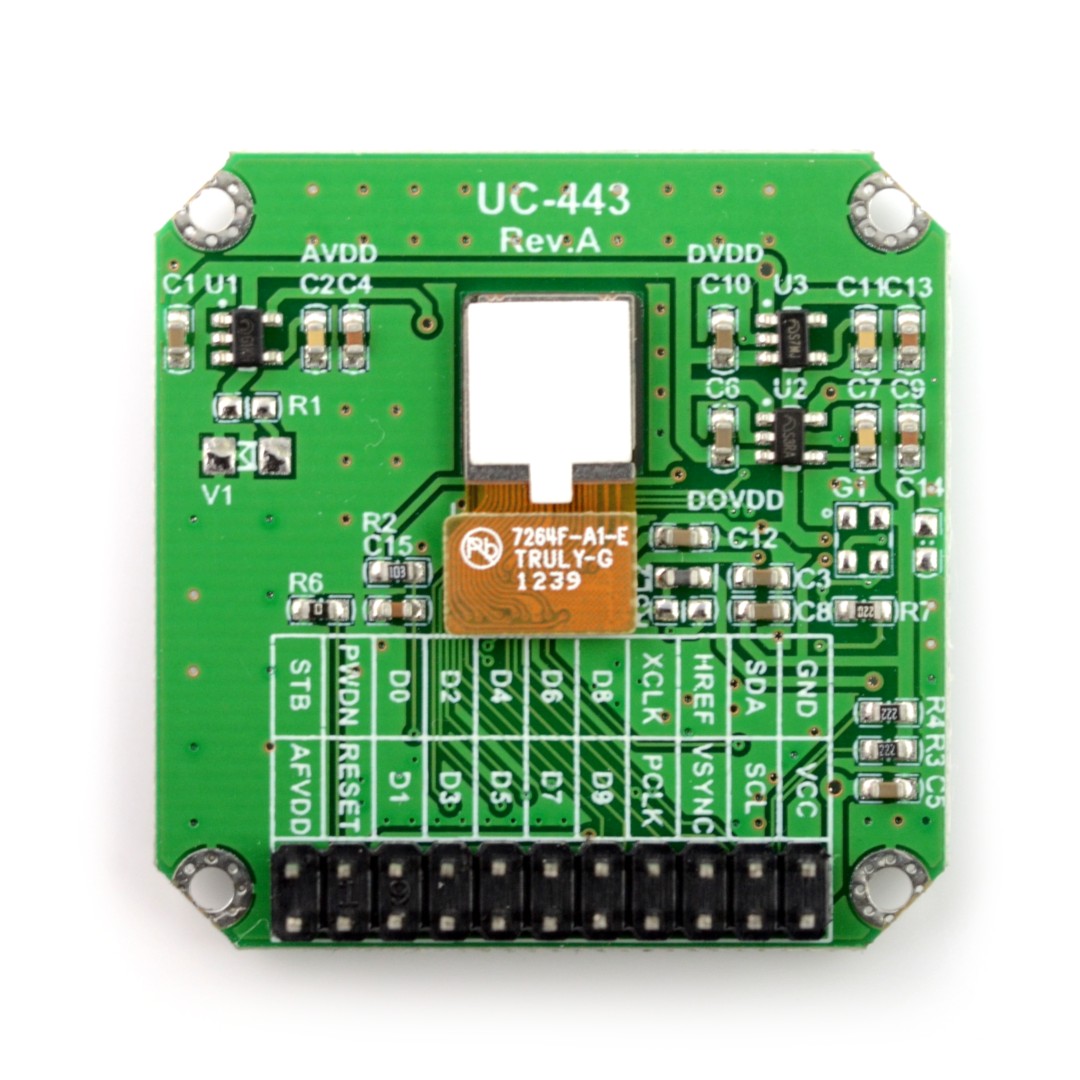

Urządzenia posiada wlutowane 20-pinowe złącze raster 2,54 mm.
Pin | Nazwa | Opis |
---|---|---|
1 | VCC | Napięcie zasilania 3,3 V. |
2 | GND | Masa układu. |
3 | SCL | Linia zegarowa interfejsu Two-Wire. |
4 | SDATA | Linia danych interfejsu Two-Wire. |
5 | VSYNC | Niepodłączone. |
6 | HREF | Niepodłączone. |
7 | PCLK | Niepodłączone. |
8 | XCLK | Wejście zegara systemowego. |
9 | DOUT9 | Wyjście MIPI MDP1. |
10 | DOUT8 | Wyjście MIPI MDN1. |
11 | DOUT7 | Wyjście MIPI MCP. |
12 | DOUT6 | Wyjście MIPI MCN. |
13 | DOUT5 | Wyjście MIPI MDP0. |
14 | DOUT4 | Wyjście MIPI MDPN0. |
15 | DOUT3 | Niepodłączone. |
16 | DOUT2 | Niepodłączone. |
17 | M+ | Zasilanie VCM. |
18 | GND | Masa VCM. |
19 | RST | Reset aktywowany stanem niskim. |
20 | PWDN | Wyłączenie układu aktywowane stanem wysokim. |
