Opis produktu: Bonnet - wzmacniacz stereo 3 W dla Raspberry Pi - Adafruit 3346
Wzmacniacz wielkości Raspberry Pi Zero pozwalający na podłączenie głośników 4Ω lub 8Ω do 3 Wat, do dowolnego Raspberry za pomocą złącza GPIO 2 x 20. Nie pasuje do Raspberry ze złączami 2 x 13. Nakładka korzysta ze standardu I2S. Dane cyfrowe wysyłane są bezpośrednio do wzmacniacza dzięki czemu nie ma zakłócen które można usłyszeć korzystając z gniazda słuchawkowego.
Wyprowadzenia
Dokładny opis wyprowadzeń można znaleźć pod tym linkiem.

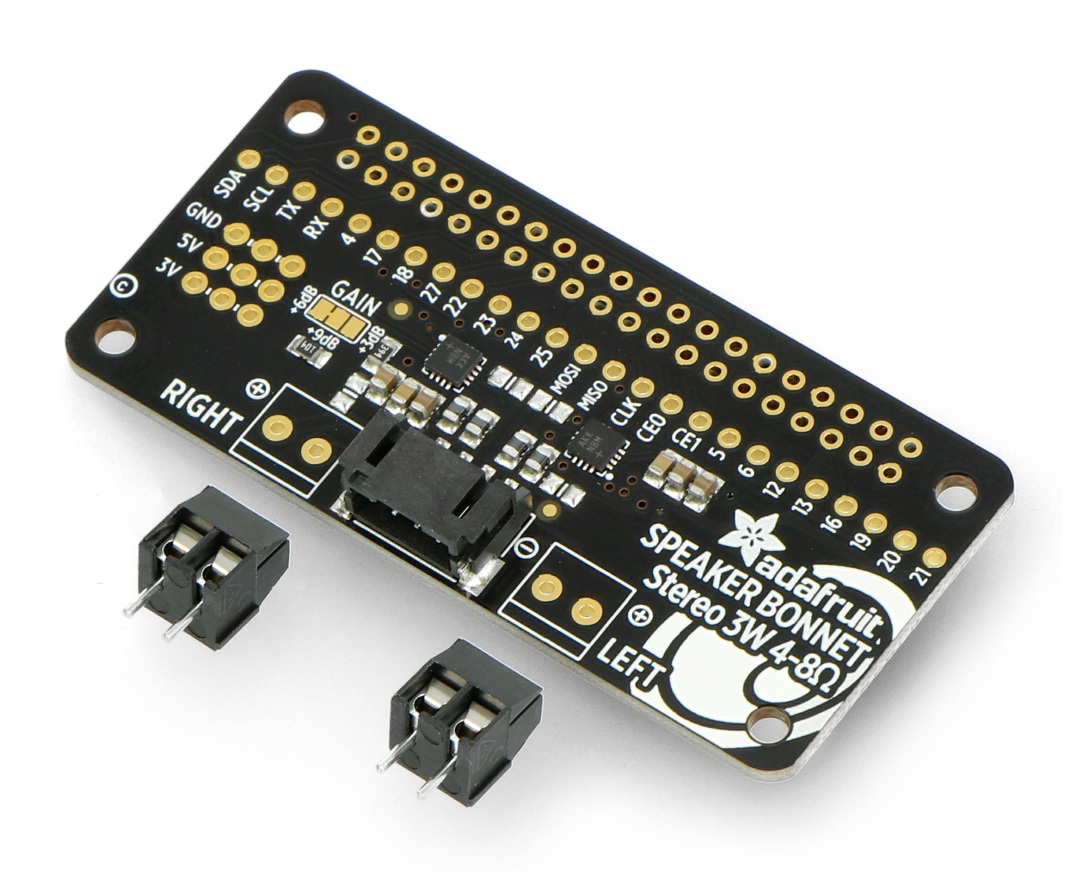

Hat wyposażony jest w:
- 2 złącza ARK 3,5 mm pozwalające na podłączenie głośników. (wymaga lutowania)
- 4-pinowe złącze JST umożliwiające podłączenie zestawu głośników.
- Złącze GPIO 2 x 20 do podłączenia do Raspberry.
Konfiguracja
W celu konfiguracji urządzenia należy podłączyć dowolne głośniki 4Ω lub 8Ω do 3 Wat, uruchomić skrypt instalacyjny a następnie zresetować płytkę.
|
Skrypt instalacyjny curl -sS https://raw.githubusercontent.com/adafruit/Raspberry-Pi-Installer-Scripts/master/i2samp.sh | bash |
W razie problemów z instalacją dokładny opis jak powinna ona przebiegać można znaleźć pod tym linkiem.
Specyfikacja
- Kompatybilność z dowolnym Raspberry o wyprowadzeniach 2 x 20
- Standard cyfrowy I2S
- Współpracuję z dowolnymi głośnikami 4Ω lub 8Ω do 3 Wat
- Złącza
- 2 x ARK 3,5 mm
- 4-pinowe JST
- Prosta konfiguracja
- Wymiary: 65 x 30 x 7,2 mm
- Masa: 7,4 g
Bonnet - wzmacniacz stereo 3W dla Raspberry Pi - Adafruit 3346
Wzmacniacz stereo 3W Adafruit 3346 to drobna nakładka, która jest mniejsza od standardowych kapeluszy. Wymiary płytki są dokładnie takie same, jak rozmiary minikomputery Raspberry Pi Zero.
Prezentowany wzmacniacz ma jednak całkowitą kompatybilność ze wszystkimi minikomputerami Raspberry Pi, które posiadają złącze 2x20. Oznacza to, że bez trudu podłączysz tę kartę audio do Raspberry Pi 4, 3, 2, Zero, A+ i B+.
Karta audio - wzmacniacz stereo 3W dla wszystkich płytek Raspberry Pi
Wzmacniacz stereo 3W dla Raspberry Pi - Bonnet Adafruit 3346 - wykorzystuje dobrze znany interfejs cyfrowy I2S. Gwarantuje wysoką jakość dźwięku - bez zakłóceń i bez szumów.
Podłączenie głośników jest banalnie proste. Płytka jest kompatybilna z dowolnymi głośnikami działającymi w spektrum 4 - 8 Ω o mocy do 3 W na szczycie. Zapoznaj się z dostępną tutaj szczegółową specyfikacją techniczną i złóż jak najprędzej swoje zamówienie!
