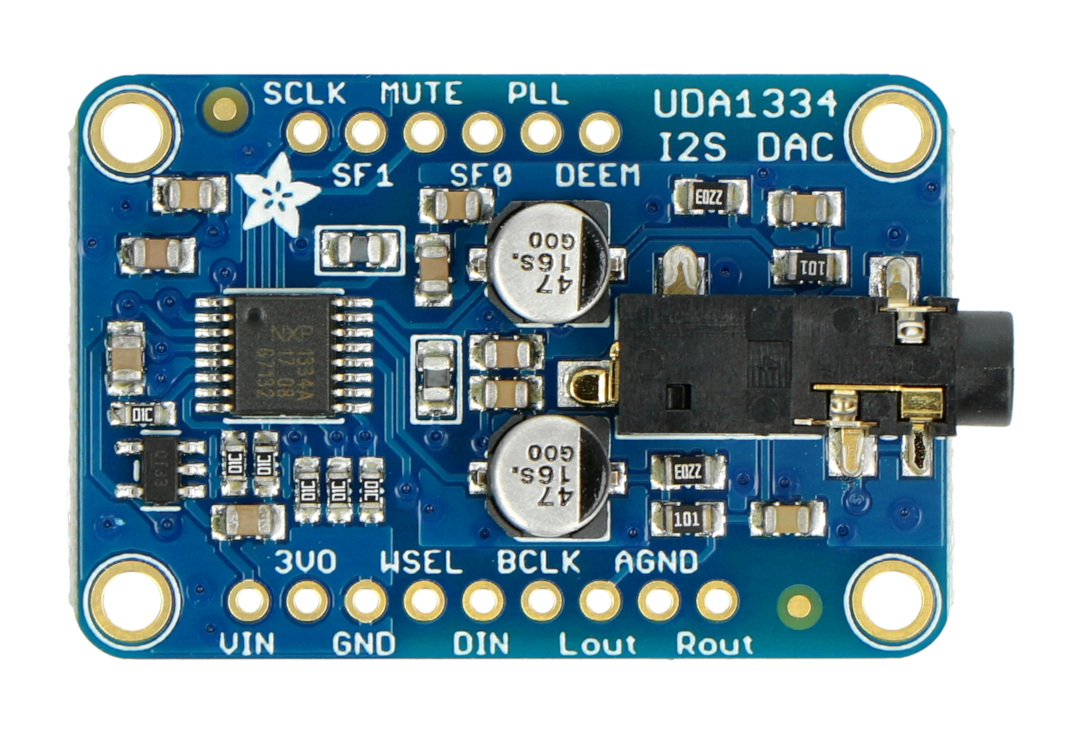

Opis produktu: UDA1334A I2S - dekoder stereo DAC - Adafruit 3678
Moduł dekodera stereo DAC oparty na UDA1334A, komunikuje się za pomocą klasycznego interfejsu I2S domyślnego lub 16-bit, 20-bit lub 24-bit. Zasilany jest napięciem od 3,3 V do 5 V, dzięki czemu jest kompatybilny z takimi urządzeniami jak Raspberry Pi czy Arduino. Charakteryzuje się brakiem tłumienia oraz zniekształceń. Na płytce znajduje się złącze Jack 3,5 mm do podłączenia np. słuchawek.

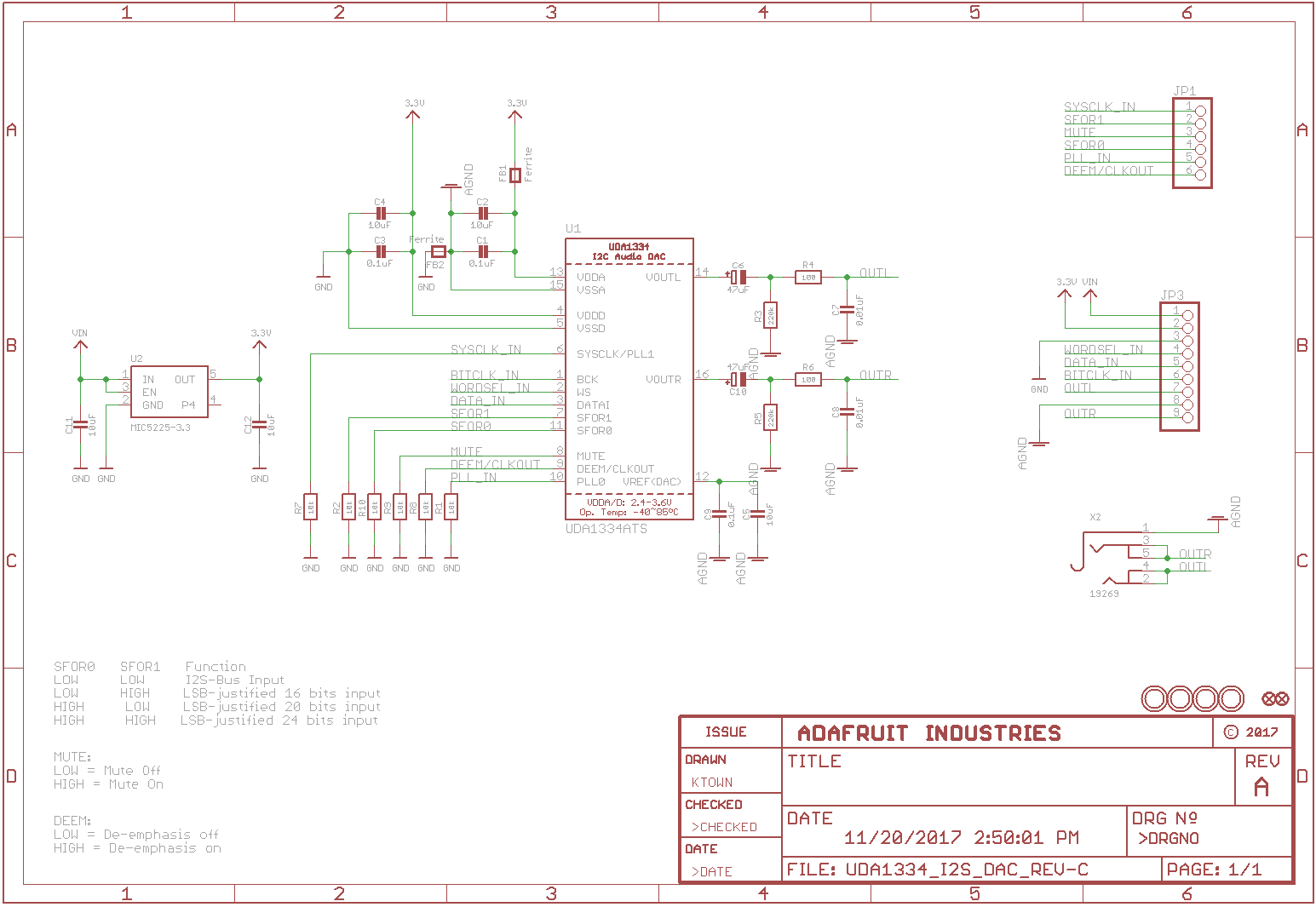

Wyprowadzenia
Moduł komunikuje się za pomocą interfejsu I2S. Posiada także wyprowadzenia takie jak Word Select (lewy / prawy zegar), Bit Clock Lines, pin Mute i filtr de-emphasis. Szczegółowe informacje dostępne są w przewodniku użytkownika udostępnionym przez producenta.
| PIN | Opis |
|---|---|
| VIN | Zasilanie od 3,3 V do 5 V. |
| GND | Masa układu. |
| WSEL | Word Select lub Prawy / Lewy Zegar - informuje DAC kiedy dane są dla lewego kanału, a kiedy dla prawego. |
| DIN | Data in - wejście danych. |
| BCLK. | Bit Clock - informuje wzmacniacz kiedy odczytać dane z pinu danych. |
| MCLK |
Ten układ nie potrzebuje MCLK, jeżeli urządzenie audio posiada to złącze, to należy zostawić je niepodłączone. |
| AGND |
Czyste, analogowe uziemienie. Można użyć jako referencji analogowej, aby otrzymać czystszy sygnał. |
| SCLK |
Linia zegarowa. |
| Mute |
Ustawione na stan wysoki wycisza sygnał wyjściowy. |
| DEEM |
Może być użyty do dodania filtra de-emphasis. |
| PLL |
Domyślnie niski dla Arduino. Może być ustawiony na stan wysoki do zmiany częstotliwości wideo na PAL lub NTSC. |
| SF0/SF1 |
Używane do zmiany formatu danych wejściowych I2S, domyślnie stan niski (szczegóły na odwrocie płytki). |
Specyfikacja
- Układ: NXP UDA1334A
- Napięcie zasilania: od 3,3 V do 5 V
- Interfejs: I2S
- Złącze wyjściowe: Jack 3,5 mm
- Wymiary: 40 x 25 x 7,1 mm
- Waga: 4,6 g
UDA1334A I2S - dekoder stereo DAC - Adafruit 3678
Dekoder stereo DAC od Adafruit to nowoczesny moduł dźwiękowy przeznaczony do płytek Raspberry i Arduino. Ma wbudowany dekoderem stereofoniczny DAC (układ DA1334A - opracowany przez NXP) i zmienną rozdzielczość 16-20-24-bitową.
Na uwagę zasługuje sposób komunikacji, który odbywa się poprzez interfejs I2S. Na płytce znajduje się też szereg innych przydatnych wyprowadzeń, np. Bit Clock Lines.
Dekoder stereo DAC od Adafruit - niska cena, duże możliwości
UDA1334A I2S - dekoder stereo DAC - Adafruit 3678 to propozycja dla entuzjastów elektroniki programowalnej, którzy szukają płytki zapewniającą wysoką jakość dźwięku. Moduł dostępny jest w wyjątkowo atrakcyjnej cenie, co stawia go w bardzo atrakcyjnej pozycji w porównaniu do alternatywnych produktów konkurencyjnych marek.
Do modułu bez problemu podłączysz urządzenie z wyjściówką Jack 3,5 mm. Obsługa głośników i słuchawek nie stanowi żadnego kłopotu.
