Opis produktu: Pogo-a-go-go Solderless GPIO Pogo Pins - piny pogo i akcesoria montażowe do nakładek HAT i Raspberry Pi Zero / Zero W - PiMoroni PIM330
Zestaw Pogo-a-go-go Solderless GPIO Pogo Pins przygotowany przez PiMoroni. Przeznaczony do Raspberry Pi Zero / Zero W, umożliwia przymocowanie do modułu nakładki HAT, która nie posiada wyprowadzonych pinów. Piny pogo są sprężyste i pozwalają na idealne dopasowanie elementów (i to bez konieczności użycia dodatkowych narzędzi). Są także trwałe, dlatego umożliwiają częste prototypowanie i zmianę koncepcji projektowej.

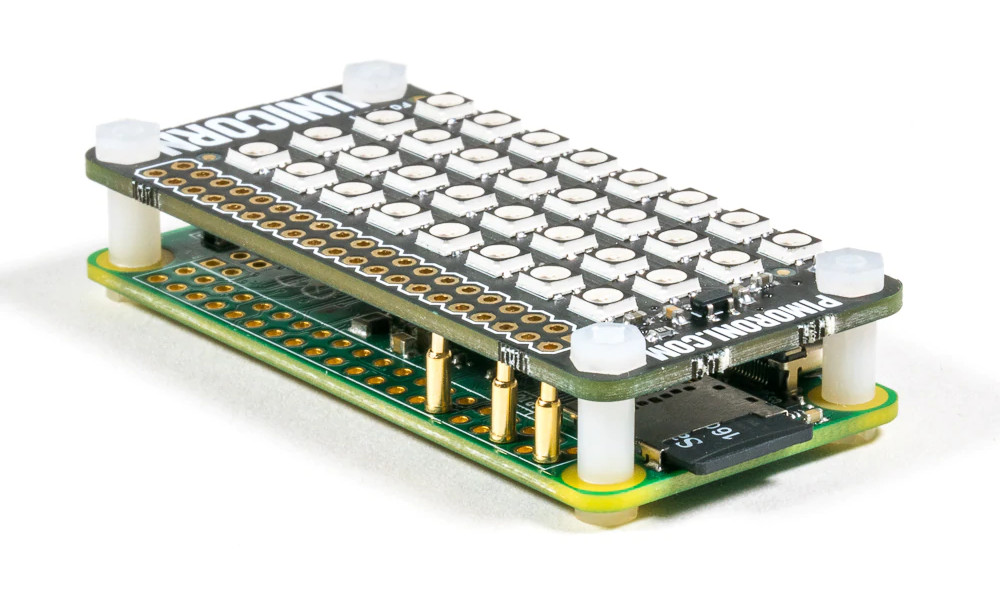

Pogo-a-go-go Solderless GPIO Pogo Pins - piny pogo i akcesoria montażowe do nakładek HAT i Raspberry Pi Zero / Zero W - PiMoroni PIM330.
Zestaw zawiera wyłącznie piny pogo oraz akcesoria montażowe w postaci nylonowych śrubek, dystansów i nakrętek. Moduł Raspberry Pi Zero / Zero W oraz nakładkę HAT należy nabyć osobno.

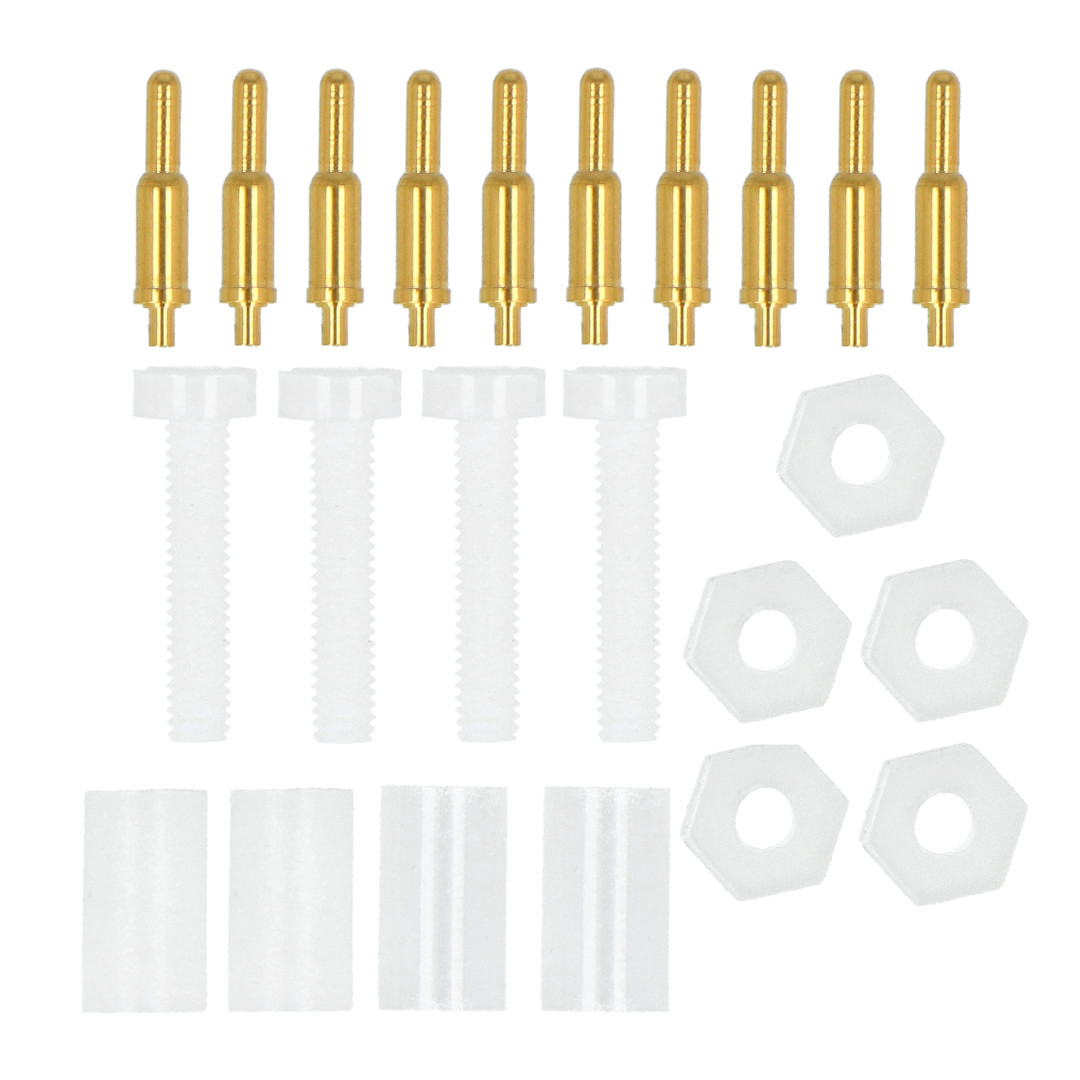

Zawartość zestawu Pogo-a-go-go Solderless GPIO Pogo Pins.
Specyfikacja zestawu
- Typ: piny pogo i elementy montażowe
- Przeznaczenie: do montowania nakładek HAT z Raspberry Pi
- Kompatybilny model RPI: Raspberrry Pi Zero / Zero W
- Materiał wykonania akcesoriów montażowych: nylon
- Kolor: biały i złoty
- Długość pinu pogo:
- około 9,5 mm po wysunięciu
- około 7 mm po ściśnięciu
Zawartość zestawu Pogo-a-go-go Solderless GPIO Pogo Pins od PiMoroni
- 10x piny pogo GPIO
- 4x białe nylonowe śrubki montażowe M2,5 x 12 mm
- 4x białe nylonowe dystanse M2,5 x 7 mm
- 5x białe nakrętki nylonowe M2,5
W naszej ofercie znajdziesz także nakładki HAT do Raspberry Pi Zero / Zero W.
Instrukcja montażu - czyli jak zamontować nakładkę z Raspberry Pi
- Znajdź wyprowadzenia używane przez nakładkę, którą chcesz dopasować na stronie pinout.xyz
- Przełóż cztery śruby przez otwory montażowe Twojego RPi (od dołu)
- Od góry nałóż cztery nakrętki
- Umieść szpilki pogo krótkim końcem w GPIO RPi w odpowiednich otworach, które odczytałeś na pinout.xyz
- Umieść na górze nakładkę HAT
- Zabezpiecz nakładkę czterema nakrętkami mocowanymi na otwrach montażowych
