Opis produktu: Numato Lab - 4-kanałowy moduł przekaźników 12V 7A/250VAC + 6GPIO - USB
Moduł wyposażony w cztery przekaźniki JQC-3FC z cewką zasilaną napięciem 12 V. Układ jest sterowany bezpośrednio ze złącza USB. Dodatkowo moduł jest wyposażony w 6 pinów GPIO, w tym 5 działających jako wejścia analogowe. Działa z napięciem 5 V.
Obsługa modułu
Wszystkie piny mogą być indywidualnie ustawione jako wejścia lub wyjścia. Piny GPIO oraz przekaźniki mogą być sterowane przed dowolną aplikację konsoli szeregowej, np. RealTerm. Urządzenie obsługuje komendy przyjazne dla użytkownika, np "relay on 1" włącza przekaźnik 1. Pełna lista znajduje się w instrukcji użytkownika. Producent udostępnia również kody źródłowe programów w różnych językach programowania.
| Producent przygotował szczegółowy poradnik z instrukcją obsługi modułu. |

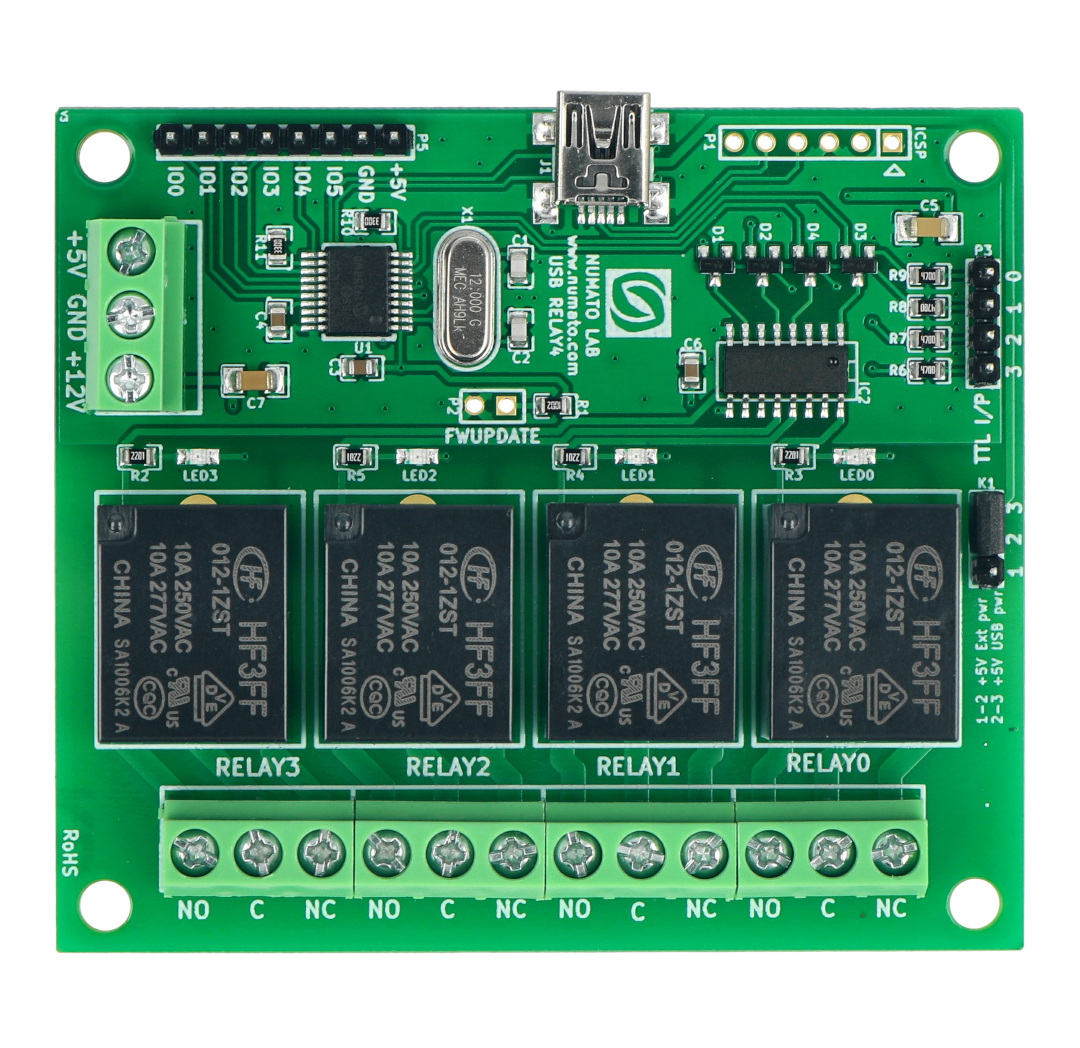

Numato Lab - 4-kanałowy moduł przekaźników 12 V 7 A / 250 V AC + 6GPIO - USB.
Specyfikacja modułu przekaźników
- 4 przekaźniki
- Maksymalne napięcie styków:
- 250 V AC / 7 A.
- 125 V AC / 10 A
- 120 V DC / 12 A
- 28 V DC / 10 A
- Złącza śrubowe
- Sterowanie: interfejs UART lub piny goldpin
- Liczba pinów GPIO: 6 (goldpiny 2,54 mm)
- Liczba analogowych pinów: 5 (mogą działać również jako cyfrowe)
- Napięcie zasilania: 5 V (miniUSB)
- Maksymalna wydajność prądowa wyprowadzeń 25 mA
- Napięcie pracy wyprowadzeń: 5 V
- Przekaźniki wymagają zasilania 12 V
- Rozdzielczość przetwornika A/C: 10-bit
- Złącze: miniUSB (przewód do kupienia osobno)
- Wymiary modułu: 78 x 68 mm
Numato Lab - 4-kanałowy moduł przekaźników 12V 7A/250VAC + 6GPIO - USB
Moduł USB oferuje maksymalny prąd przełączenia wynoszący 7 A. Dzięki interfejsowi USB z funkcjonalnością CDC przekaźnik może być wykorzystywany tak samo jak port szeregowy. Wystarczy podłączyć urządzenie do komputera lub laptopa.
GPIO USB adapter jest kompatybilny z większością najpopularniejszych systemów operacyjnych, takich jak Linux, Android, macOS oraz różne wersje Windowsa. Ponadto przekaźnik współpracuje z innymi systemami obsługującymi CDC.
Numato Lab - 4-kanałowy moduł - dodatkowe informacje
Moduł Numato wyróżnia się wszechstronnym zastosowaniem. Może być z powodzeniem używany do sterowania urządzeniami domowymi. Ponadto wykorzystuje się go w automatyce przemysłowej. Za pośrednictwem 4 kanałowego przekaźnika można np. kontrolować oświetlenie lub programować działanie systemu nawadniania ogrodów.
Urządzenie może być zasilanie bezpośrednio przez port USB lub za pośrednictwem zewnętrznego zasilacza.
