Moduł Bluetooth 2.1 XM-15B 3,3V/5V

Indeks: MOD-06642

Moduł Blootooth v2.1+ EDR klasa 2, komunikuje się poprzez interfejs szeregowy UART (piny RX, TX), wspiera komendy AT. Maksymalny zasięg jest równy 30 m. Następca modułu HC-06, pracuje z napięciami zarówno 3,3 V jak 5 V przez co można go podłączyć bezpośrednio do modułów Arduino.

Moduł Bluetooth 2.1 XM-15B 3,3V/5V
29,90 zł
24,31 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: OEM

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

Moduł Blootooth v2.1+ EDR klasa 2, komunikuje się poprzez interfejs szeregowy UART (piny RX, TX), wspiera komendy AT. Maksymalny zasięg jest równy 30 m. Następca modułu HC-06, pracuje z napięciami zarówno 3,3 V jak 5 V przez co można go podłączyć bezpośrednio do modułów Arduino.

Specyfikacja

  • Napięcie zasilania: od 3 V do 6 V podłączane do pinu VCC
  • Wyprowadzenia komunikacyjne pracują z napięciem 3,3 V lub 5 V
  • Pobór prądu: ok. 50 mA
  • Klasa 2 - moc nadajnika maks. + 10 dBm
  • Zasięg: do 30 m
  • Hasło do parowania: 1234
  • Standard: Bluetooth 2.1 + EDR
  • Profil SPP z możliwością ustawień poprzez komendy AT
  • Wersja oprogramowania: 3.4.512.1127
  • Komunikacja: UART (RX, TX)
  • Małe wymiary: 37 x 16 mm

Moduł Bluetooth 2.1 XM-15B 3,3V/5V

Urządzenie posiada wbudowany konwerter napięci 3,3 V - 5 V przez co można go podłączyć bezpośrednio do modułów Arduino.



Oprócz modułu XM-15B na płytce znajdują się:

  • statusowa dioda LED połączona z wyprowadzeniem statusowym PIO1 (24) sygnalizująca poprawne połączenie,
  • konwerter poziomów logicznych pracujący z napięciami od 3 V do 5 V
  • kondensatory filtrujące napięcie zasilania,

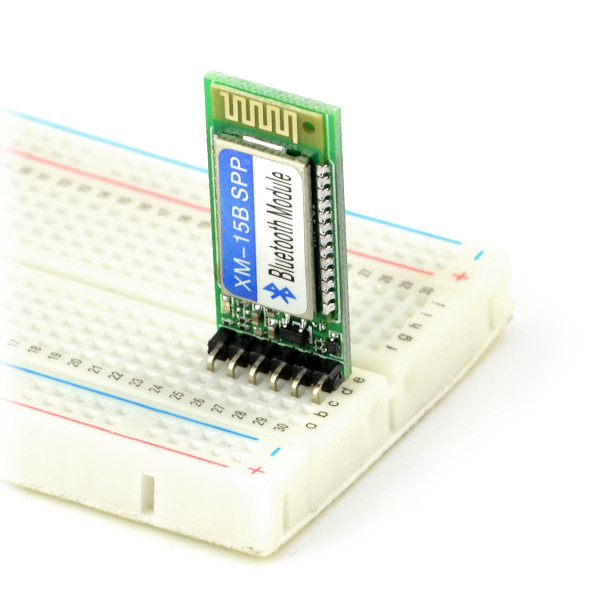

  • przylutowane złącza goldpin, umożliwiające wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów.

Moduł Bluetooth 2.1 XM-15B 3,3V/5V

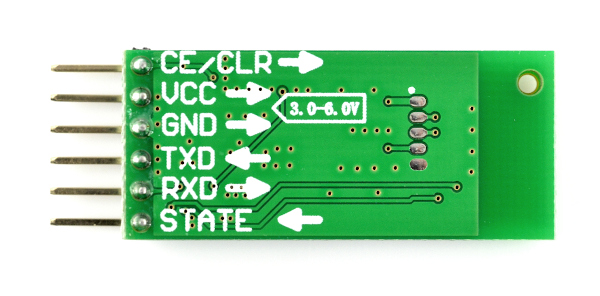

Wyprowadzenia są podpisane na odwrocie płytki, co ułatwia podłączenie.

Podłączenie

W celu uruchomienia modułu należy podłączyć napięcie zasilania do pinu oznaczonego VCC oraz masę GND. Moduł zostanie wykryty poprzez komputer jako nieznany układ lub XM-15B, aby sparować oba urządzenia należy podać hasło: 1234. W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane. Płytka posiada wyprowadzenia interfejsu szeregowego UART - piny RX i TX, które można połączyć np. z Arduino lub z  komputerem poprzez przejściówkę FTDI.

Komunikacje można przetestować parując moduł z komputerem oraz podłączając płytkę poprzez konwerter FTDI. W dwóch oknach terminala należy wybrać odpowiednie porty komunikacyjne oraz podać prędkość transmisji 9600 bps. Jeśli konfiguracja jest poprawna tekst wysłany z jednego terminala pojawi się na drugim.



Test 2
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
