Opis produktu: Miniaturowy moduł ATmega8 - microBOARD-M8
Moduł microBOARD-M8 jest miniaturowym zestawem uruchomieniowym z mikrokontrolerem ATmega8a na pokładzie. Na płytce znajduje się również stabilizator napięcia 5V, rezonator kwarcowy 12 MHz oraz złącze programatora IDC-10 (kanda). Moduł można programować zarówno w języku C jak i BASCOM AVR.
Podstawowe właściwości mikrokontrolera ATmega8
- 8 kB pamięci Flash (pamięć programu)
- 512 B pamięci EEPROM
- 1 kB pamięci SRAM (Static RAM)
- 2 liczniki / timery 8-bitowe
- 1 licznik / timer 16-bitowy
- 1 przetwornik analogowo-cyfrowy (8 kanałów, 10-bitowa dokładność)
- Interfejsy komunikacyjne: SPI, UART, TWI (I2C)
- Wbudowany komparator analogowy
- 3-kanałowy PWM

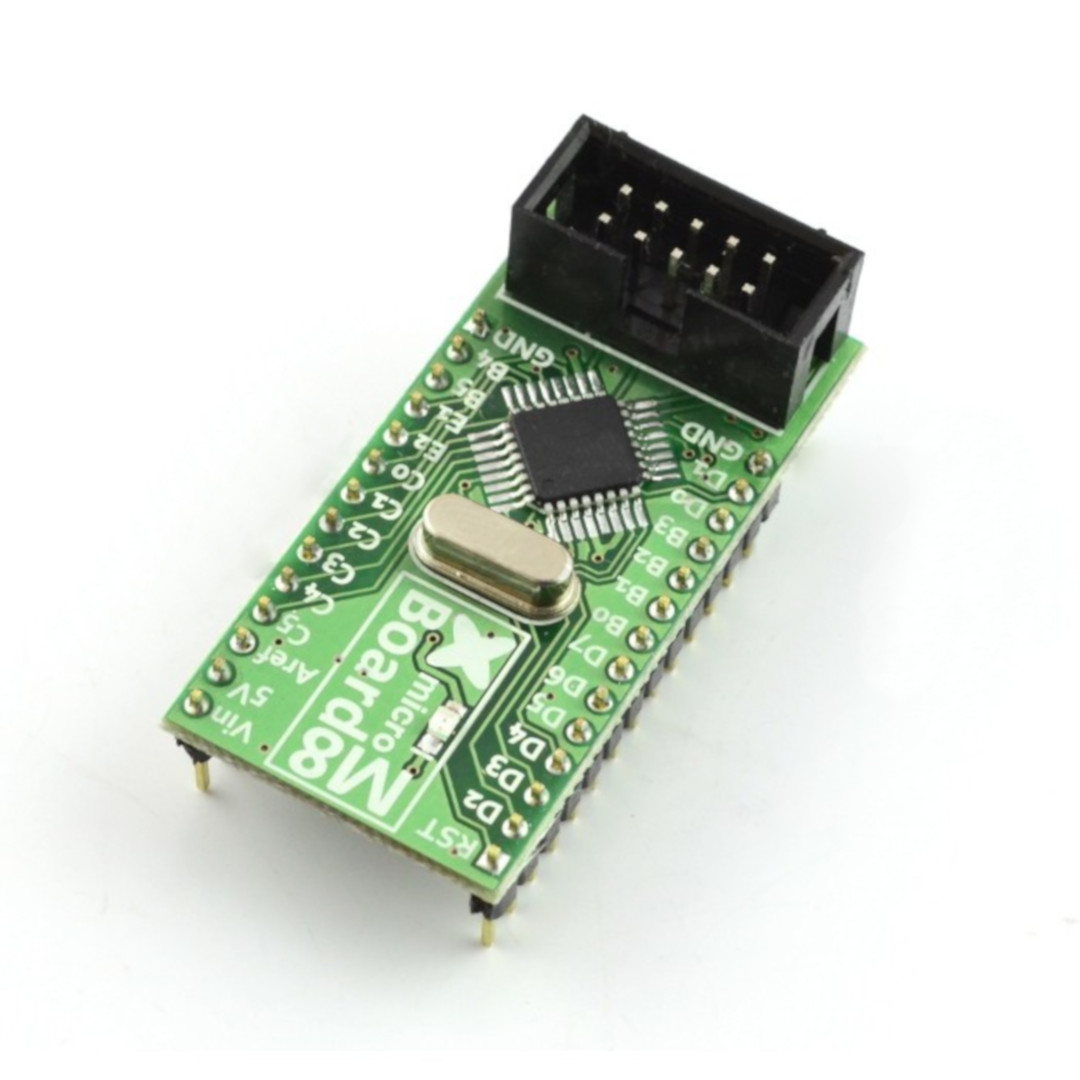

Miniaturowy moduł ATmega8.

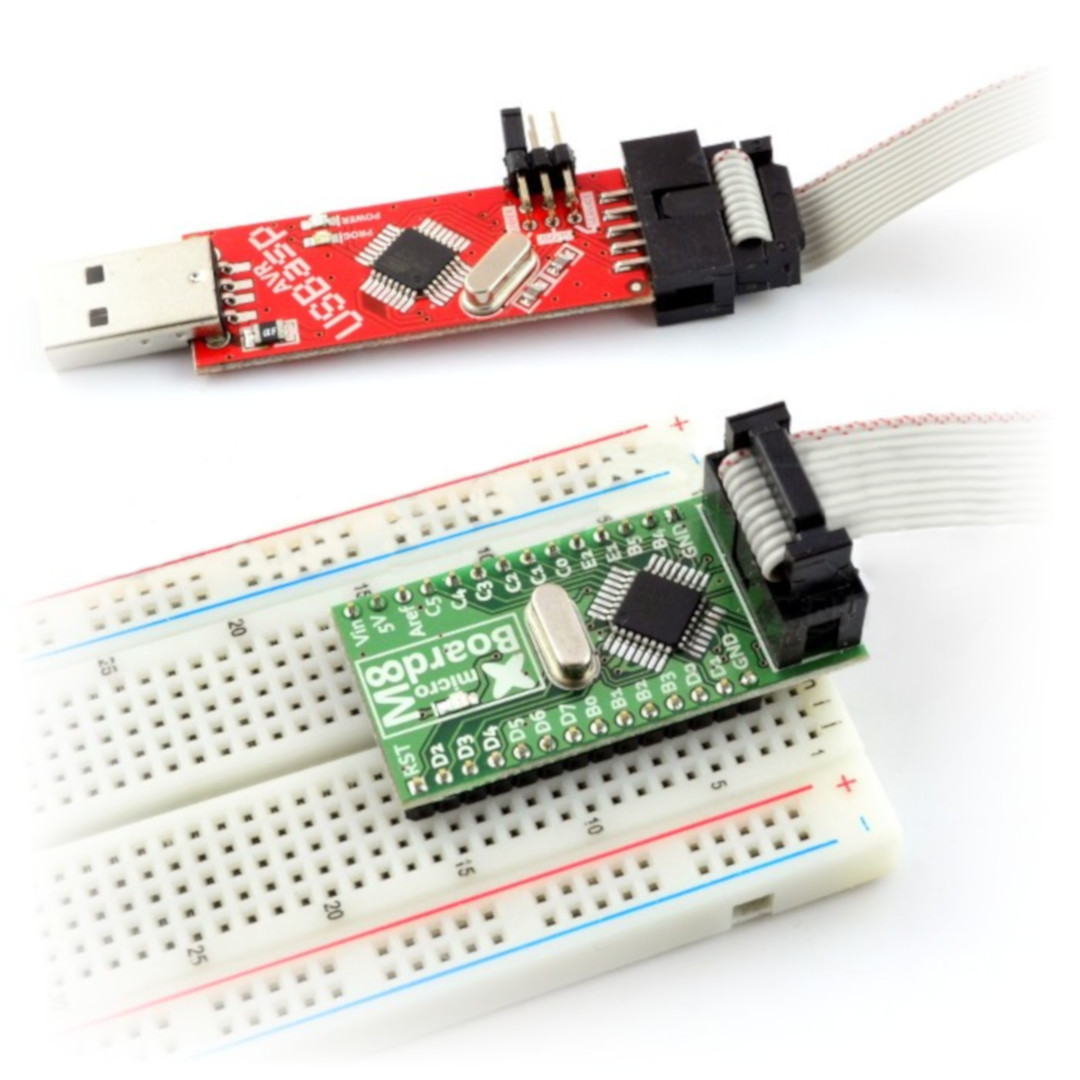

Moduł posiada złącze do programowania ISP.
Specyfikacja
- Mikrokontroler: ATmega8A-AU
- Złącze do programowania ISP
- Stabilizator napięcia 5 V (78M05)
- Wydajność prądowa: 0,5 A
- Napięcie zasilania mikrokontrolera filtrowane za pomocą kondensatorów
- Napięcie zasilania części analogowej dodatkowo filtrowane za pomocą koralika ferrytowego
- Możliwość zasilania układu napięciem stałym z zakresu 7 - 12 V
- Dioda LED sygnalizująca podłączenie napięcia zasilania
- Wyprowadzenia mikrokontrolera znajdują się na 2 złączach kołkowych (goldpin) – za wyjątkiem wyprowadzeń podłączonych do rezonatora kwarcowego
- Rezystor podciągający RESET do napięcia zasilania (5 V)
