Opis produktu: System QIDI Box do drukarek 3D QIDI Q2
QIDI Box to zaawansowany system zarządzania filamentem przeznaczony do drukarek 3D marki QIDI, który rozszerza możliwości drukowania o pracę z wieloma kolorami oraz materiałami. Pojedynczy moduł obsługuje cztery szpule, umożliwia automatyczne przełączanie filamentu, monitorowanie jego przepływu oraz suszenie materiału w temperaturze do 65°C podczas druku. Zamknięta konstrukcja pomaga utrzymywać filament w odpowiednich warunkach, a po rozbudowie system może obsługiwać nawet 16 kolorów. Opisywany wariant został przygotowany do współpracy z drukarką QIDI Q2.

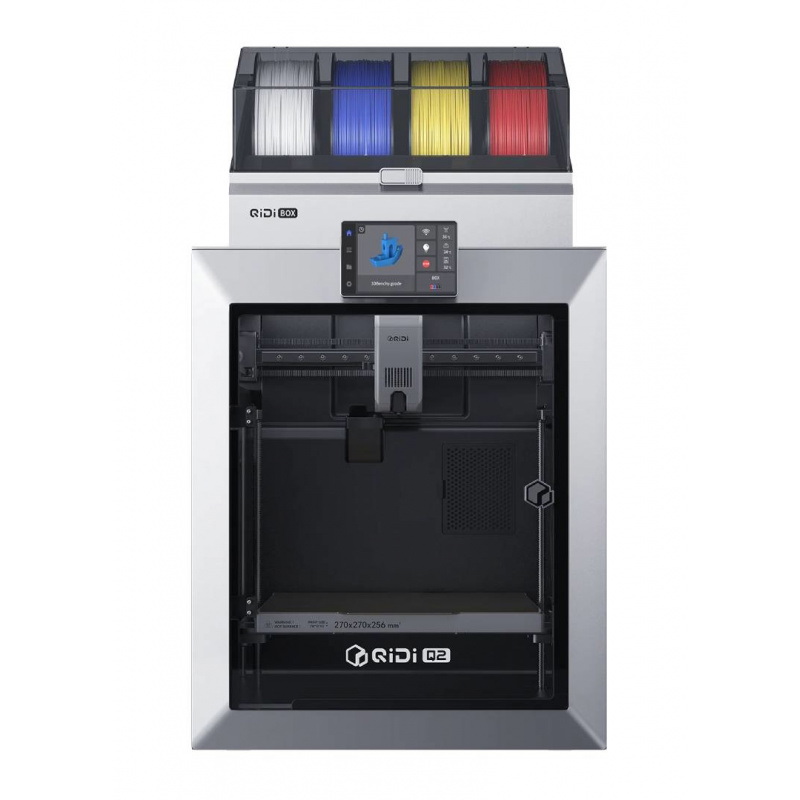

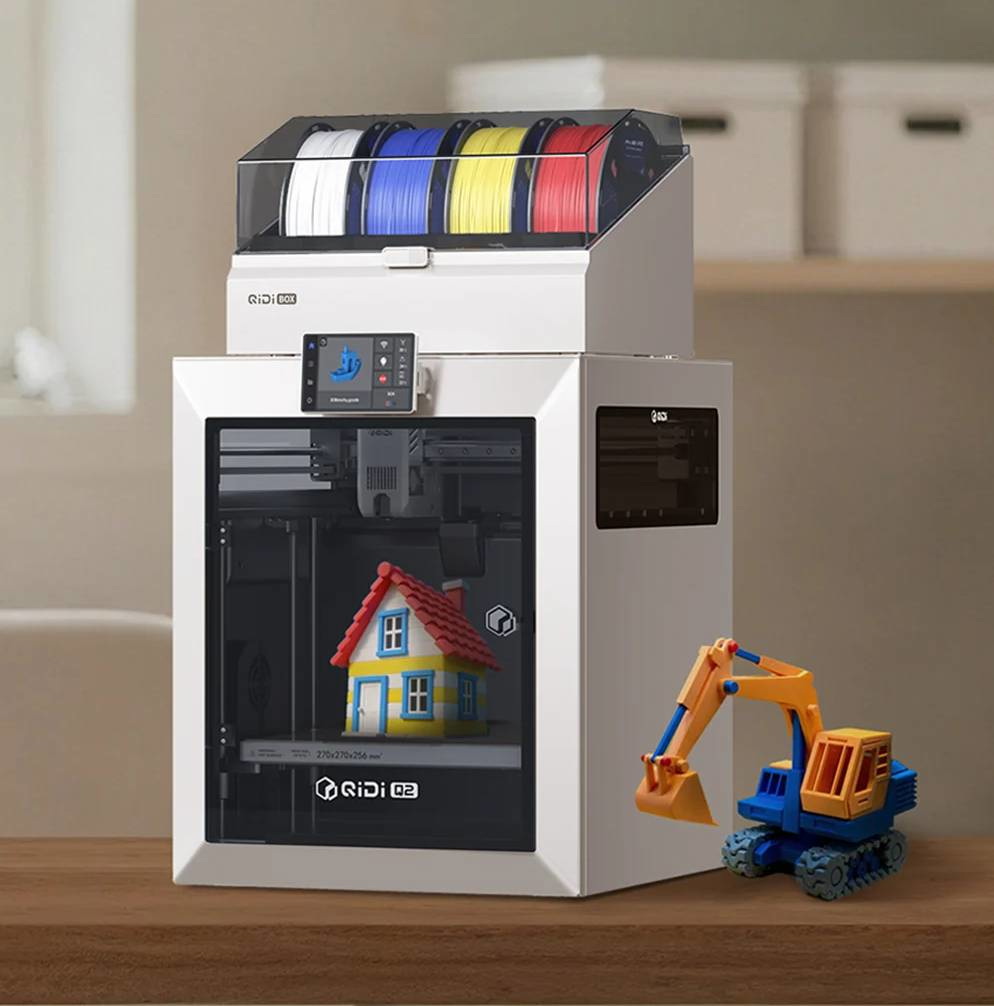

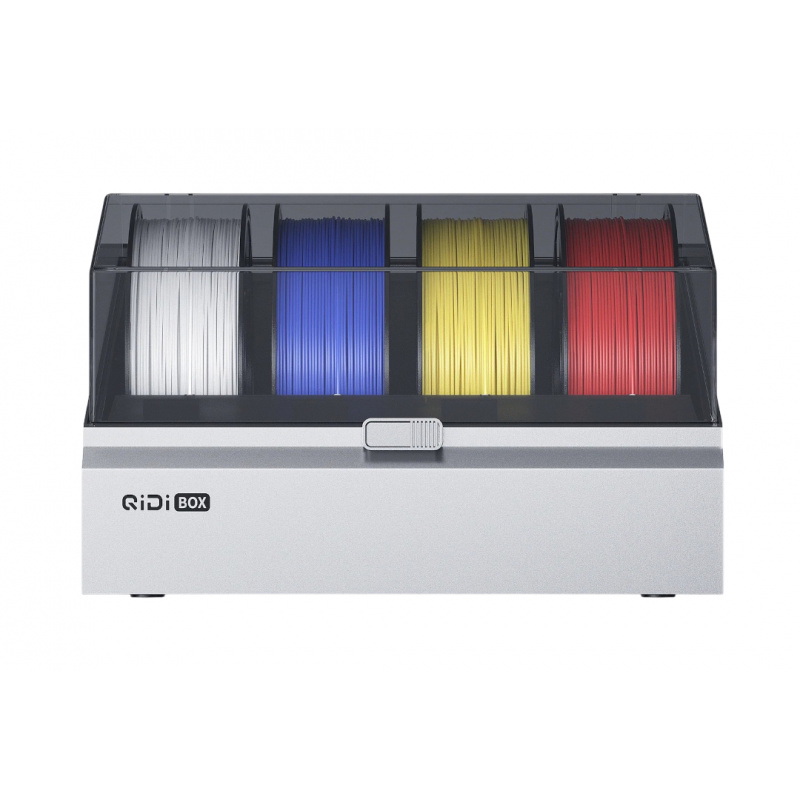

System QIDI Box do drukarek 3D QIDI Q2.

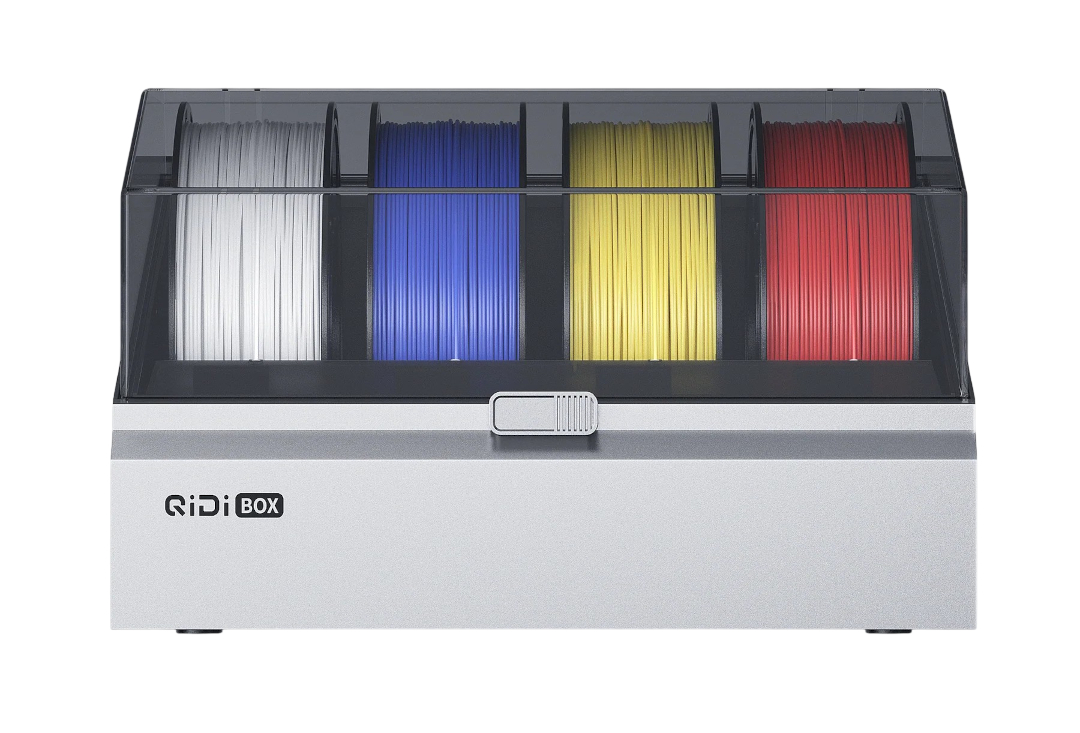

Dzięki funkcji automatycznej zmiany szpuli system może natychmiastowo przełączyć się na korzystanie ze szpuli zapasowej.
Najważniejsze funkcje systemu QIDI Box
- Cztery miejsca na filament: możliwość pracy czterech szpul w jednym systemie QIDI Box
- System przystosowany do rozbudowy: połączenie do czterech modułów maksymalnie, pozwalające na druk w nawet 16 różnych kolorach
- Suszenie nawet podczas druku: funkcja suszenia filamentów w temperaturze do 65°C
- Podwójne koła zębate: mechanizm wykorzystujący elementy wykonane z hartowanej stali jako przygotowanie do stabilnego podawania filamentów
- Niezależne silniki: każdy kanał filamentu posiadający własny silnik krokowy
- Automatyzacja zmiany szpuli: system przełączający się na zapasową szpulę po wyczerpaniu filamentu
- Monitorowanie filamentu: obsługa wykrywania splątania, zatkania, bądź końca materiału
- Identyfikacja filamentu: automatyczne rozpoznawanie kompatybilnych materiałów
- Pomiar temperatury i wilgotności: warunki wewnątrz urządzenia monitorowane w czasie rzeczywistym
- Zamknięta przestrzeń na szpule: bezpieczne przechowywanie filamentu wewnątrz obudowy QIDI Box pomiędzy kolejnymi wydrukami
- Miejsce na środek osuszający: konstrukcja posiadająca przestrzeń przeznaczoną na osuszacz
- Niezależne wskaźniki kanałów: oddzielna kontrolka dla każdego kanału filamentu
- Zabezpieczenia: system wykorzystujący zabezpieczenie PTC oraz dwa czujniki temperatury
Połączenie wielokolorowego druku 3D z funkcją suszenia filamentów
Jedną z głównych funkcji QIDI Box jest automatyzacja druku wykorzystującego kilka filamentów. Rozwiązanie pozwala wykorzystywać zarówno różne kolory, jak i kompatybilne materiały przeznaczone do druku wielomateriałowego. Pojedynczy moduł posiada cztery kanały. Możliwości systemu można rozszerzyć dzięki połączenie kilku modułów QIDI Box. Producent przewiduje współpracę maksymalnie czterech modułów. Rozbudowana konfiguracja może być przydatna w projektach wymagających większej liczby kolorów lub materiałów, bez konieczności ręcznego przeładowywania szpul. Do utworzenia takiego systemu wymagane są dodatkowe moduły QIDI Box oraz odpowiednie akcesoria rozszerzające. QIDI Box pełni również funkcję aktywnej suszarki do filamentu. Maksymalna temperatura suszenia deklarowana przez producenta wynosi 65°C, a proces może odbywać się równocześnie z drukowaniem. Pozwala to utrzymywać filament w kontrolowanych warunkach również podczas realizacji długotrwałego zadania.

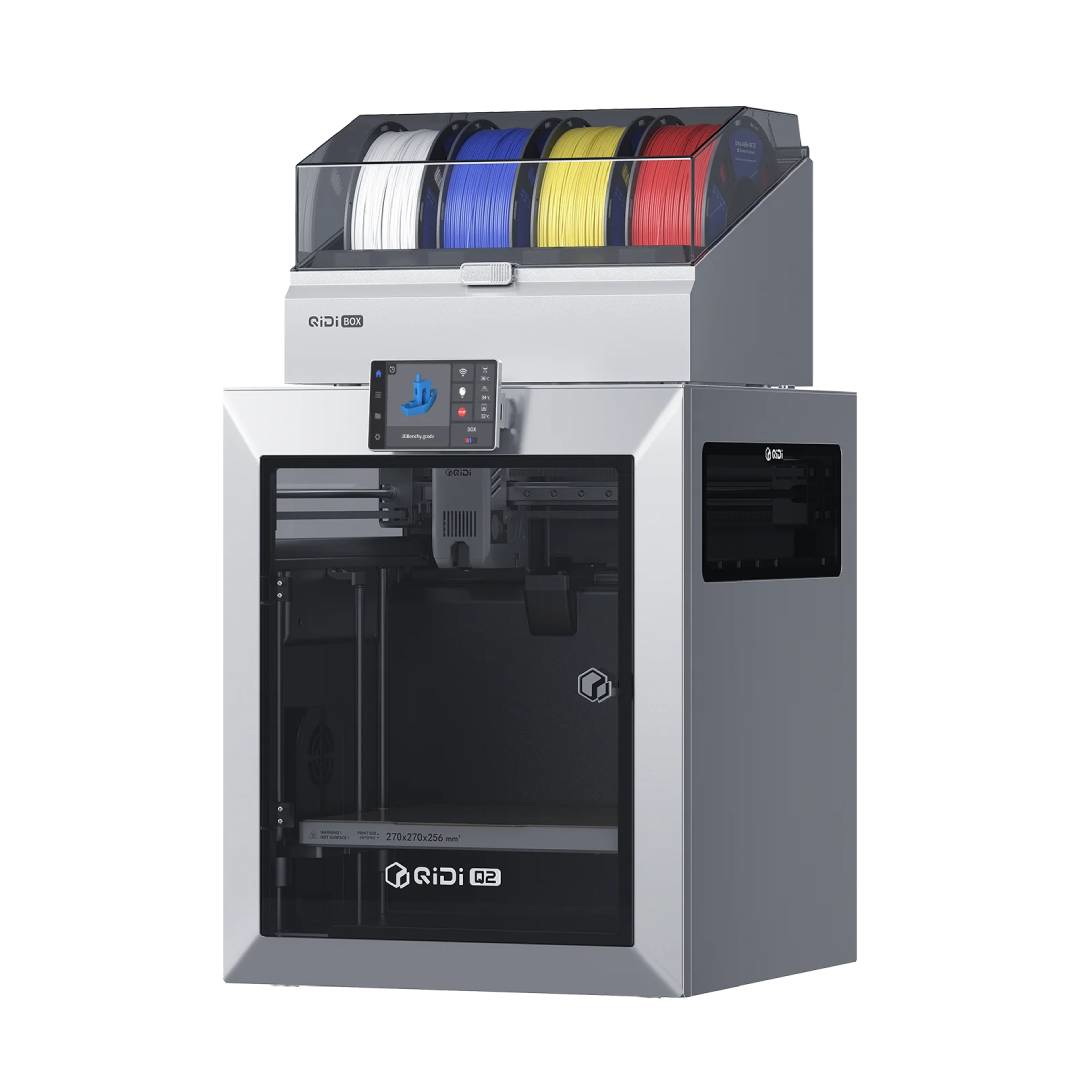

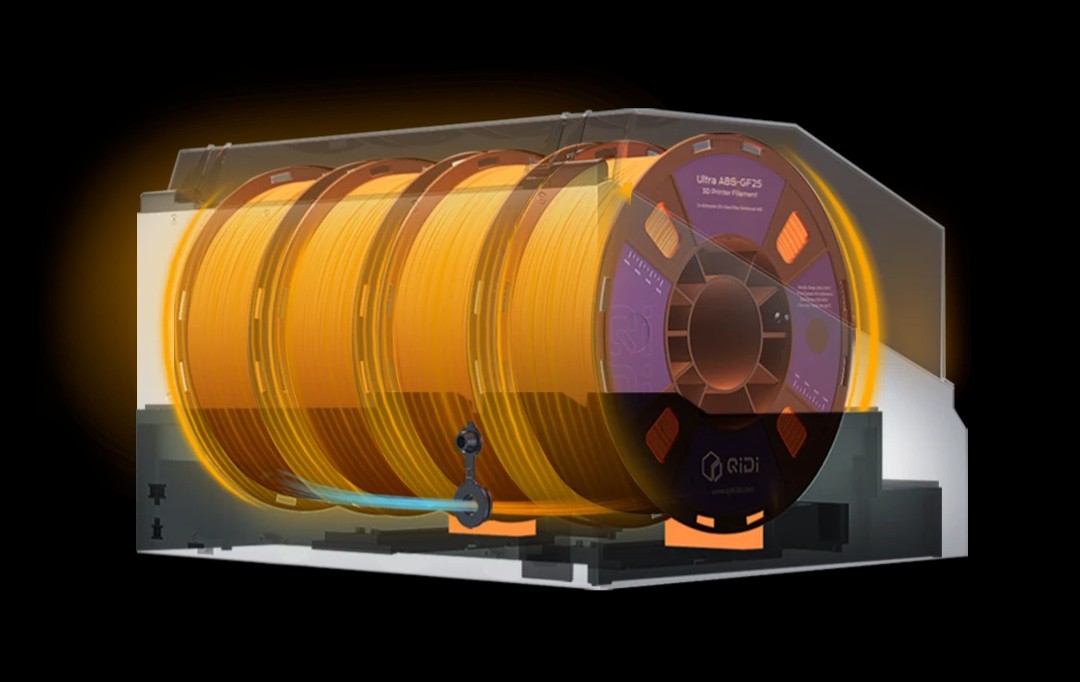

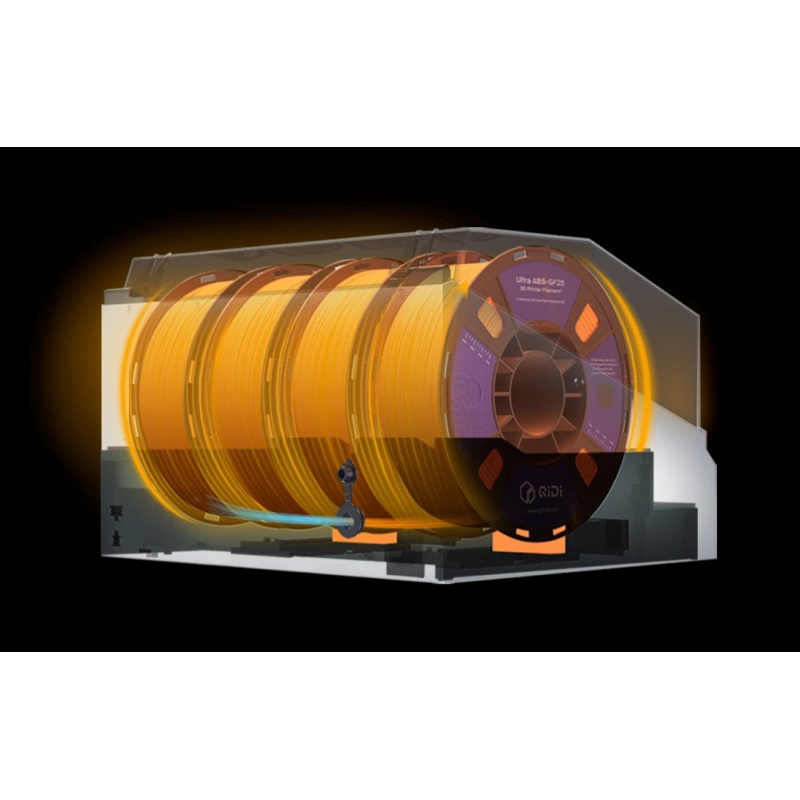

System QIDI Box pozwala na suszenie filamentów nawet podczas druku, z ograniczeniem temperatury suszenia do 65°C.

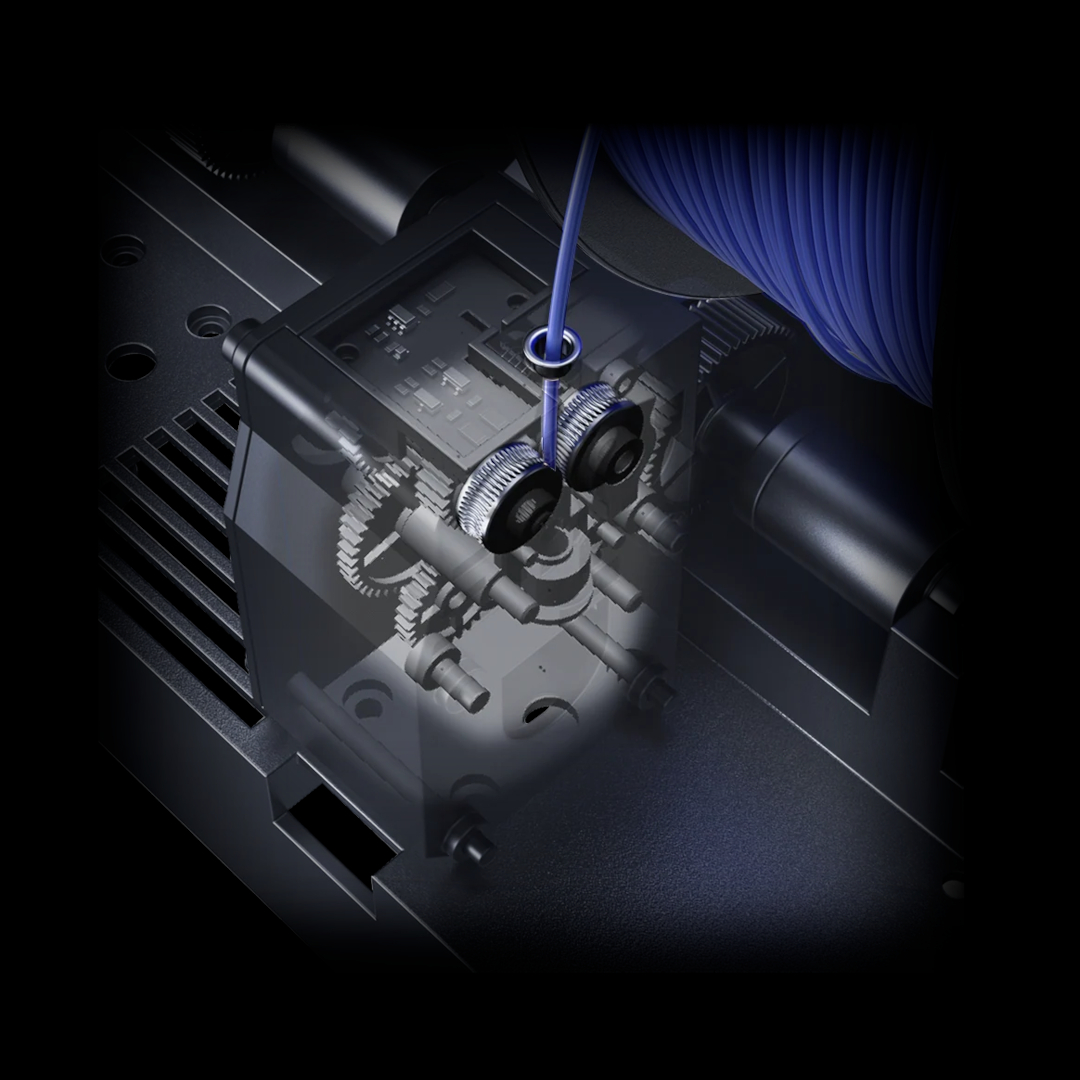

Każdy z czterech kanałów mechanizmu posiada własny silnik krokowy, co wpływa na niezależność transportu materiału dla każdej szpuli.
Niezawodny mechanizm z funkcją Auto Filament Refill
Mechanizm transportujący filament wykorzystuje podwójne koła zębate wykonane z hartowanej stali. Producent wskazuje, że rozwiązanie zostało przygotowane do stabilnego podawania szerokiej gamy filamentów, w tym materiałów zawierających włókno węglowe lub szklane. Każdy z czterech kanałów posiada własny silnik krokowy, dlatego transport materiału jest realizowany niezależnie dla każdej szpuli. QIDI Box posiada także funkcję Auto Filament Refill, czyli automatycznego przełączania na zapasową szpulę po wyczerpaniu wykorzystywanego materiału. Funkcja może ograniczyć konieczność ręcznej ingerencji podczas długich wydruków, jeżeli w systemie znajduje się odpowiednio przygotowany filament zapasowy, a także wpłynąć na lepsze wykorzystanie pozostałości materiału na kilku szpulach.
Kontrola poziomu temperatury i wilgotności
QIDI Box umożliwia zamknięte przechowywanie filamentu bez konieczności wyjmowania szpul po zakończeniu pracy. Konstrukcja posiada miejsce na środek osuszający, który może być umieszczony wewnątrz urządzenia. Producent wyposażył system również w ręcznie obsługiwany otwór wentylacyjny. QIDI Box umożliwia dokonywanie pomiarów temperatury i wilgotności wewnątrz urządzenia. Producent deklaruje możliwość wyświetlania aktualnych danych zarówno na ekranie, jak i w oprogramowaniu QIDI Studio. QIDI Box wykorzystuje również dodatkowe mechanizmy zabezpieczające związane z aktywnym układem grzewczym. Producent deklaruje zastosowanie zabezpieczenia PTC oraz dwóch czujników temperatury prowadzących monitoring w czasie rzeczywistym. W przypadku wykrycia nieprawidłowej temperatury system automatycznie odłącza zasilanie układu grzewczego. Rozwiązanie współpracuje z funkcją suszenia filamentu pracującą w temperaturze do 65°C.
Producent deklaruje możliwość wyświetlania odnotowywanych danych dotyczących temperatury i wilgotności zarówno na ekranie drukarki, jak i w dedykowanym oprogramowaniu QIDI Studio.

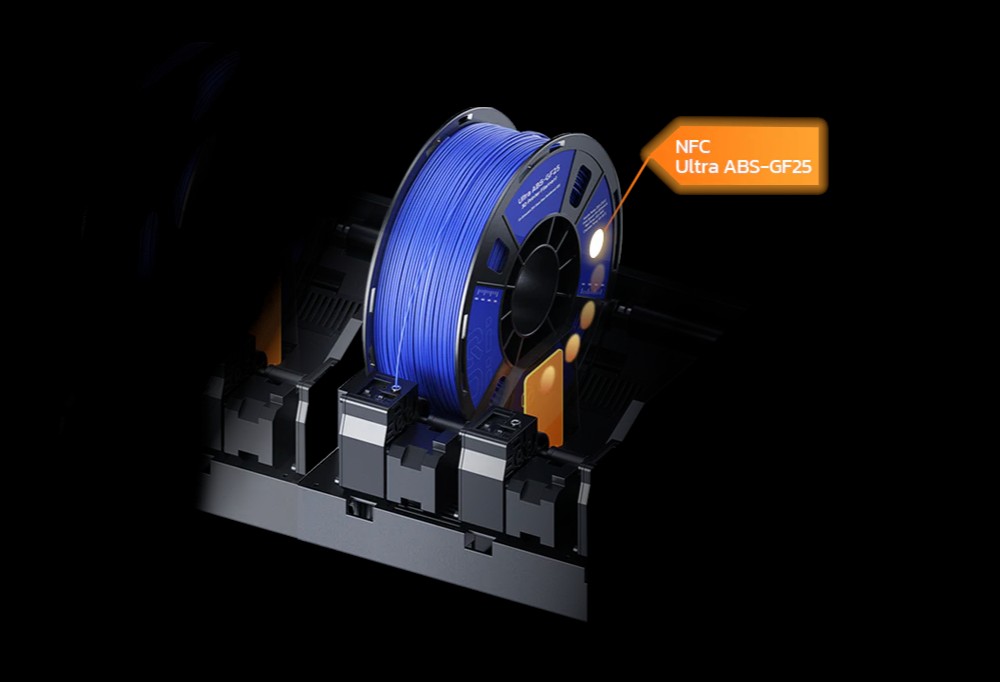

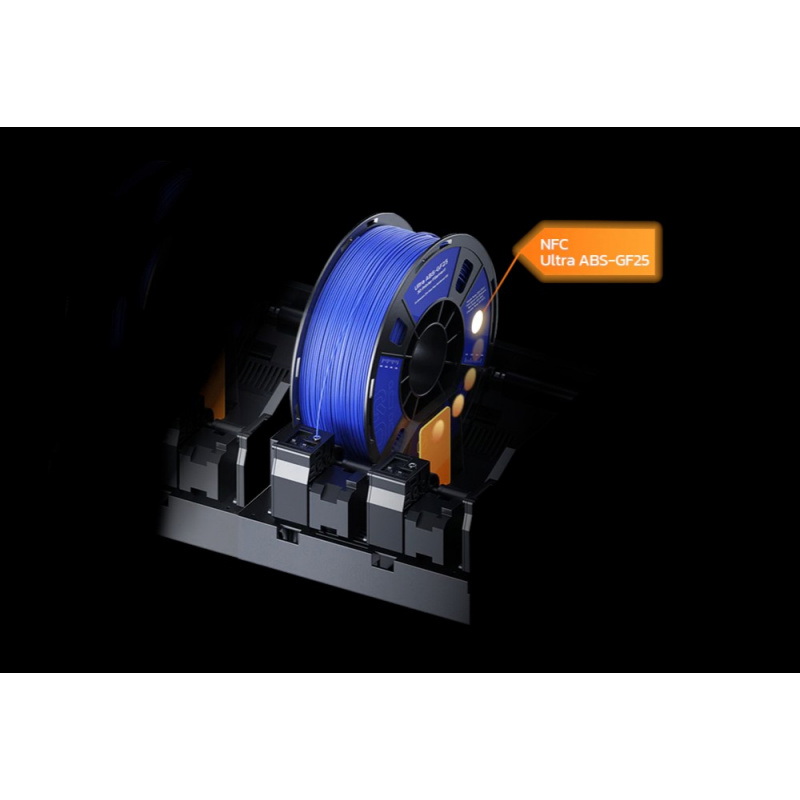

Funkcja automatycznej identyfikacji pozwala na dopasowanie informacji o filamencie bez konieczności każdorazowego ręcznego wprowadzania odpowiednich ustawień.
Automatyczna identyfikacja filamentów
QIDI Box obsługuje funkcję automatycznego rozpoznawania kompatybilnych filamentów. Producent opisuje ją jako NFC Intelligent Recognition, natomiast w tabeli danych technicznych podaje obsługę identyfikacji RFID. Funkcja pozwala automatycznie dopasować informacje o odpowiednim filamencie bez konieczności każdorazowego ręcznego wprowadzania ustawień. Dostępność automatycznego rozpoznawania zależy od zastosowanego filamentu.
Kompatybilność z filamentami
QIDI Box został zaprojektowany do pracy z filamentem o średnicy 1,75 mm. Producent określa także dopuszczalne gabaryty szpul montowanych wewnątrz systemu. Obsługiwane są szpule o szerokości od 50 mm do 72 mm oraz średnicy od 195 mm do 202 mm. QIDI informuje jednocześnie, że urządzenie nie jest bezpośrednio kompatybilne ze szpulami kartonowymi. W przypadku korzystania z takich szpul producent zaleca zastosowanie odpowiedniego adaptera lub pierścienia na szpulę. Jako kompatybine materiały producent wymienia między innymi PLA, PETG, ABS, ASA, PET, PA, PC, PP, POM, HIPS, TPU 64D oraz wysuszone PVA i BVOH. Obsługiwane są także wybrane materiały kompozytowe, takie jak ABS-CF/GF, PLA-CF/GF, PETG-CF/GF, PPS-CF oraz PET-CF/GF. Tak szeroka lista pozwala wykorzystywać system zarówno podczas druku standardowego, jak i w części projektów wymagających materiałów technicznych. Nie każdy filament o średnicy 1,75 mm jest przeznaczony do stosowania w QIDI Box. Producent wymienia jako nieobsługiwane między innymi TPE, ogólne filamenty TPU, TPU 95A, QIDI PAHT-CF, wilgotne PVA i BVOH oraz niektóre odmiany PLA Silk i PLA Glow-in-the-dark. Wykluczone mogą być również inne materiały określone przez QIDI jako nadmiernie sztywne lub nadmiernie elastyczne. Przed użyciem nietypowego filamentu warto więc sprawdzić jego zgodność z aktualną dokumentacją producenta.

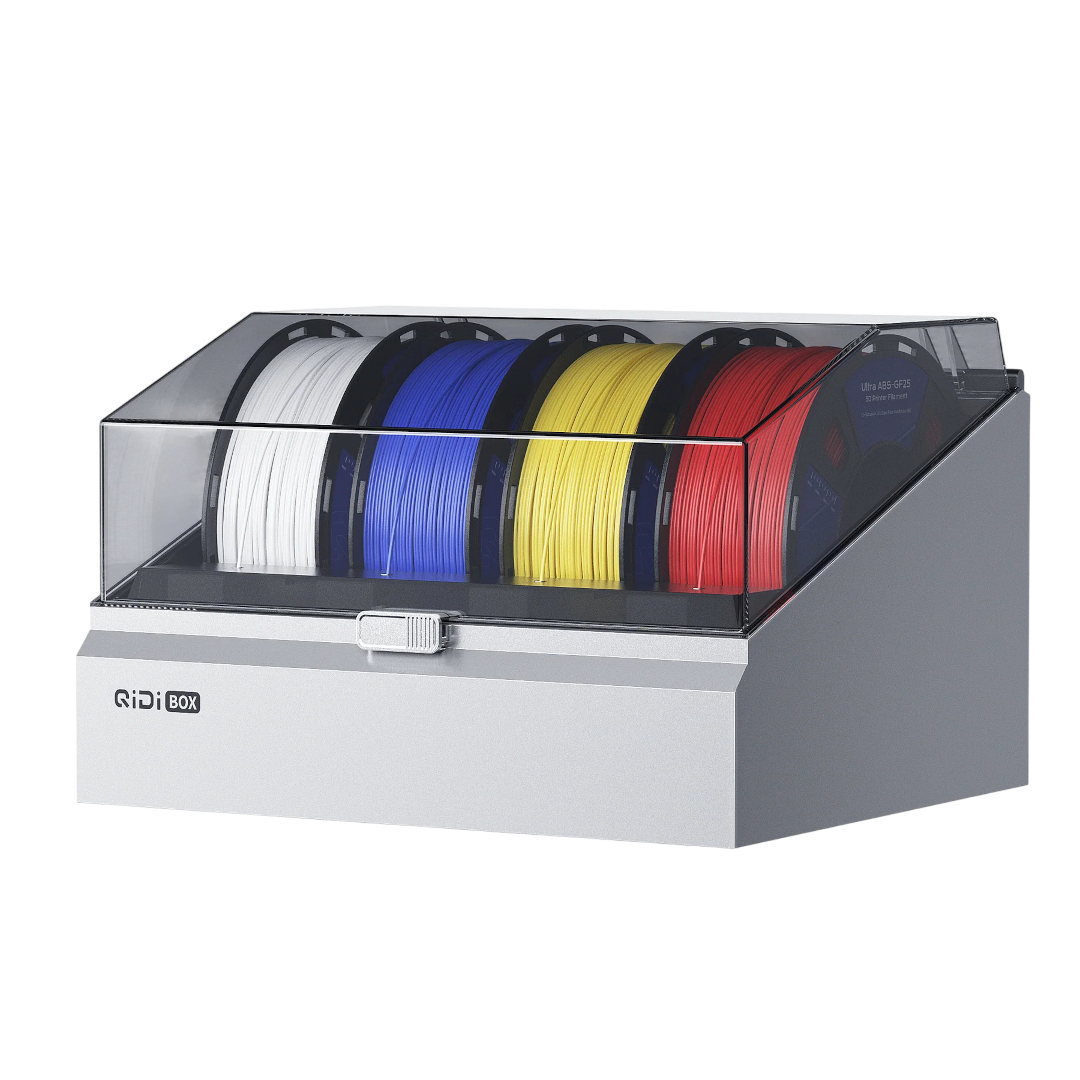

W przypadku korzystania ze szpul kartonowych producent zaleca zastosowanie odpowiedniego adaptera lub pierścienia na szpulę.
Po połączeniu maksymalnie czterech modułów system może obsługiwać do 16 filamentów, co czyni go świetnym narzędziem do tworzenia projektów o różnym charakterze.
Zastosowania QIDI Box w praktyce
QIDI Box sprawdzi się w projektach wymagających automatycznej zmiany kolorów bądź materiałów. System może być wykorzystywany przy modelach dekoracyjnych, prototypach, projektach wielomateriałowych oraz wydrukach wykorzystujących osobny filament podporowy. Automatyczne przełączanie na zapasową szpulę jest przydatne podczas długotrwałych wydruków, natomiast aktywne suszenie pozwala jednocześnie przygotowywać materiał podczas pracy.
Przykłady zastosowań:
- wielokolorowe modele i elementy dekoracyjne
- wydruki wykorzystujące kilka kompatybilnych materiałów
- projekty z rozpuszczalnymi lub odłamywanymi materiałami podporowymi
- długotrwałe wydruki wykorzystujące zapasową szpulę filamentu
- druk z materiałów wymagających kontrolowanego suszenia
- projekty wykorzystujące wybrane filamenty techniczne i kompozytowe
Zawartość zestawu QIDI Box do QIDI Q2
- 1 x QIDI Box - system do drukarek QIDI Q2
- 1 x Przewód zasilający
- 1 x Przewód sygnałowy 8-4 pin
- 1 x Przewód sygnałowy BOX Hub
- 1 x BOX Hub
- 5 x Rurka PTFE o długości 1000 mm
- 4 x Pochłaniacz wilgoci
- 2 x Element mocujący rurkę PTFE

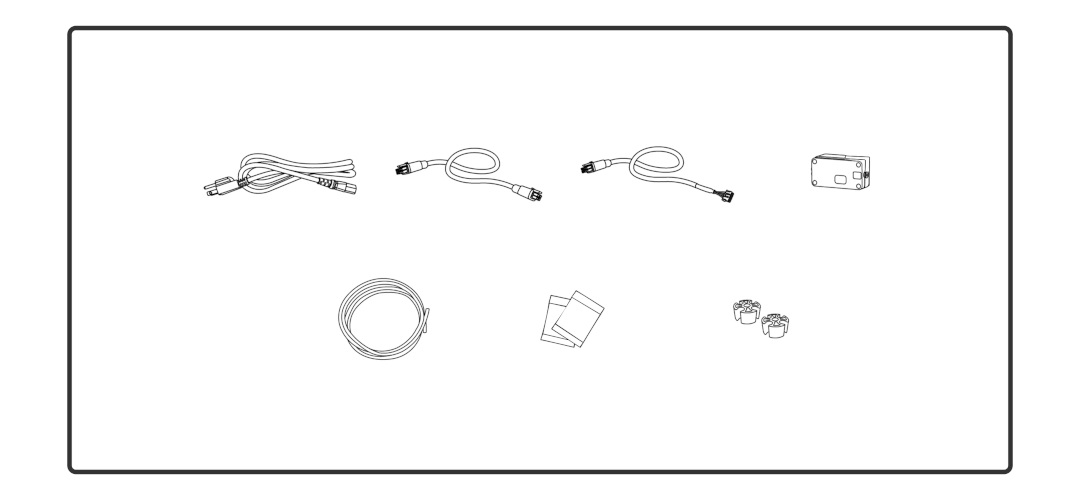

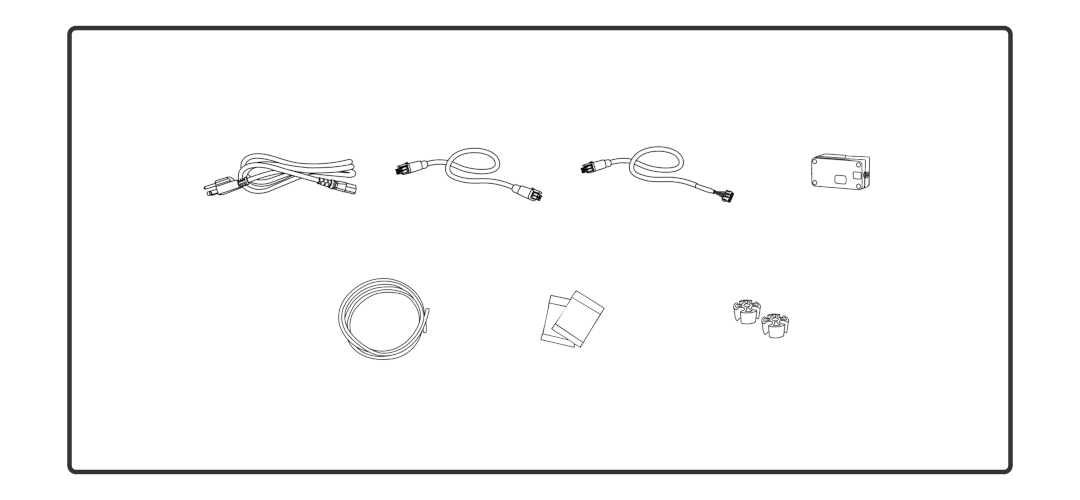

Elementy dołączone do zestawu.
| Specyfikacja techniczna QIDI Box | |
|---|---|
| Producent | QIDI Tech |
| Model | QIDI Box |
| Wariant | Q2 |
| Liczba miejsc na filament | 4 |
| Maksymalna liczba połączonych modułów | 4, z zastosowaniem QIDI Box Expansion Kit |
| Maksymalna liczba obsługiwanych kolorów | 16 po rozbudowie systemu |
| Średnica filamentu | 1,75 mm |
| Mechanizm podawania | podwójne koła zębate z hartowanej stali |
| Silniki podawania filamentu | 4 x silnik krokowy 42 |
| Wskaźniki kanałów filamentu | 4 niezależne kontrolki, po jednej dla każdego kanału |
| Otwór wentylacyjny | sterowany ręcznie |
| Obsługiwane filamenty do drukowania | PLA, PETG, ABS, ASA, PET, PA, PC, PVA po wysuszeniu, BVOH po wysuszeniu, PP, POM, HIPS, TPU 64D, ABS-CF/GF, PLA-CF/GF, PETG-CF/GF, PPS-CF, PET-CF/GF |
| Nieobsługiwane filamenty | TPE, ogólne TPU, wilgotne PVA, wilgotne BVOH, TPU 95A, QIDI PAHT-CF, niektóre materiały PLA Silk, PLA Glow-in-the-dark oraz inne nadmiernie sztywne lub nadmiernie elastyczne filamenty |
| Szerokość kompatybilnej szpuli | od 50 mm do 72 mm |
| Średnica kompatybilnej szpuli | od 195 mm do 202 mm |
| Szpule kartonowe | brak bezpośredniej kompatybilności - producent zaleca zastosowanie adaptera lub pierścienia |
| Identyfikacja filamentu | obsługiwana identyfikacja RFID, funkcja opisywana przez producenta także jako NFC Intelligent Recognition |
| Monitorowanie filamentu | wykrywanie splątania, zatkania oraz końca filamentu |
| Automatyczna zmiana szpuli | tak |
| Druk wielokolorowy | tak, do 16 kolorów po odpowiedniej rozbudowie systemu |
| Suszenie podczas drukowania | tak |
| Maksymalna temperatura suszenia | 65°C |
| Materiały obsługiwane w trybie suszenia | PLA, ABS, ASA, PA, PC, PET, PETG, PPS, PLA Wood |
| Zamknięte przechowywanie filamentu | tak |
| Pomiar temperatury i wilgotności | tak, dane mogą być wyświetlane na ekranie oraz w QIDI Studio |
| Miejsce na środek osuszający | tak |
| Materiał obudowy | ABS/PC |
| Napięcie zasilania | 110 V AC lub od 220 V do 240 V AC, 50/60 Hz - zależnie od wersji regionalnej |
| Maksymalna moc znamionowa | 245 W |
| Wymiary urządzenia | 357 x 300 x 234 mm |
| Wymiary opakowania | 360 x 400 x 295 mm |
| Masa netto | 4,35 kg |
| Masa brutto | 6,15 kg |
