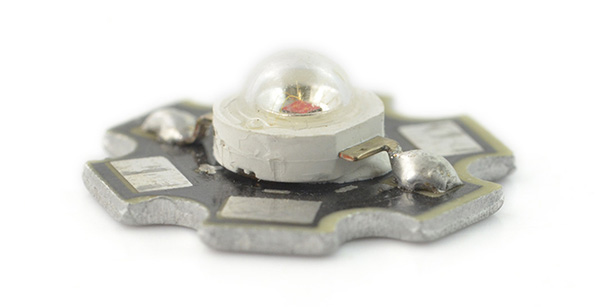

Podłączenie diody Power LED Star 3W - zielonej z radiatorem
Do poprawnej pracy diody należy podłączyć rezystor lub odpowiedni sterownik ograniczający prąd. Pady są opisane na płytce w następujący sposób:
- + biegun dodatni
- - biegun ujemny
Wymiary diody Power LED
Poniższy rysunek techniczny pozwala odpowiednio zaprojektować układ dla diody Power Led.
Specyfikacja diody Power LED Star 3W
- Moc: 3 W
- Barwa: zielona
- Długość fali: 625 nm
- Jasność: ok. 80 lm - 110 lm
- Kąt świecenia: 120 °
- Parametry pracy:
- Napięcie: 3,2 V - 3,6 V
- Prąd: maks: 700 mA
Zasilanie diod Power LED za pomocą przetwornicy obniżającej napięcie
Diody LED dużej mocy mają inne wymagania, w porównaniu ze standardowymi diodami LED o niskim poborze prądu. Regulacja prądu za pomocą samych rezystorów jest niepraktyczna, dlatego konieczne jest zastosowanie impulsowego regulatora napięcia i prądu. LEDy mocy generują także znacznie więcej ciepła, które należy odprowadzić z diody LED, aby zapobiec jej przegrzaniu. Ważne jest, aby przed włączeniem zasilania prawidłowo dobrać i ustawić napięcie i wydajność prądową modułu zasilającego. W celu prawidłowego ustawienia tych parametrów, zalecane jest, aby na podłączonej diodzie LED mocy, rozpocząć ich regulację od wartości zerowych. W pierwszej kolejności, ustawiamy napięcie wyjściowe z przedziału 3,2V - 3,6V. Następnie rozpinamy obwód w celu pomiaru prądu ustawiając wydajność modułu zasilania tak, aby prąd wyjściowy nie przekraczał 700mA.
Jaki przekrój przewodu użyć do zasilania Power LEDów o mocy 3W?
Do diod LED o mocy 3W, zalecane jest użycie przewodu typu linka o przekroju 0,75mm2 (18 AWG). Użycie zbyt małego przekroju może spowodować, że przewód się zbyt nagrzeje się (szczególnie na polach lutowniczych diody LED mocy) i dojdzie w rezultacie do przerwania obwodu wskutek odlutowania przewodu. Lutując przewody do diody LED mocy, należy przypilnować, aby cyna została starannie rozprowadzona na końcówkach przewodów, tworząc pewne i niezawodne połączenie elektryczne.
