Opis produktu: Adafruit NeoPixel Mini PCB - diody LED RGB WS2812 5050 - 5 szt.
Moduł wyposażony w indywidualnie adresowaną diodą LED RGB WS2812 z 24-bitową paletą barw i zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Dioda umieszczona jest na płytce z otworami montażowymi o wymiarach 10 x 8 mm, pobiera ok. 60 mA, zasilana jest napięciem 5 V. W zestawie znajduje się pięć modułów. Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.
|
Zestaw zawiera 4 moduły z diodami LED RGB. |
Adafruit NeoPixel Mini PCB - diody LED RGB WS2812 5050 - 5 szt.
|
Produkt kompatybilny z Arduino i Raspberry Pi Producent udostępnia:
|

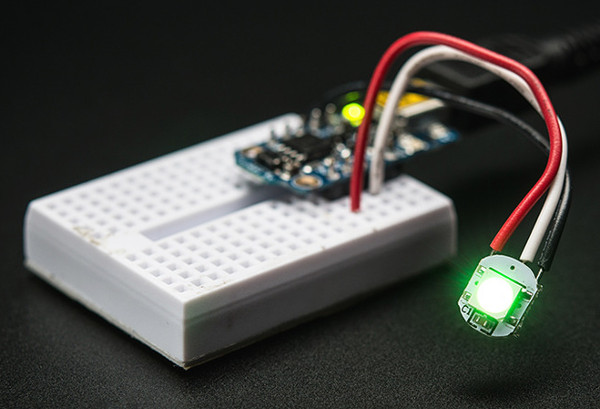

Podłączenie
Urządzenie posiada cztery wyprowadzenia:
- GND - masa modułu
- 5 V - napięcie zasilania, 60 mA prądu na jeden pixel
- Data IN - cyfrowy sygnał sterujący z mikrokontrolera
- Data OUT - wyjście do podłączenia następnego modułu
Specyfikacja Adafruit NeoPixel Mini PCB
- Napięcie zasilania: 5 V (LED świeci od 3,5 V jednakże kolory będą ciemniejsze)
- Pobór prądu: 60 mA dla jednego pixela (kolor biały)
- Zastosowane diody: LED RGB WS2812B (dokumentacja)
- W zestawie 5 modułów z diodami
- Wymiary płytki: 10 x 8 x 3 mm
