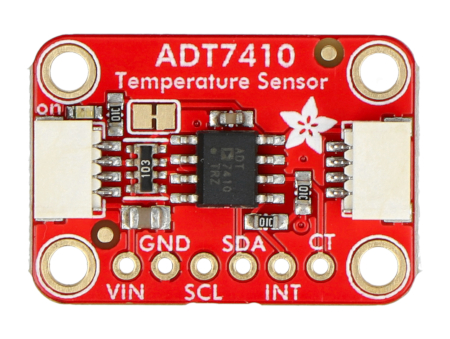

Opis produktu: czujnik temperatury ADT7410
Analog Devices, znany ze swoich niezawodnych i dobrze udokumentowanych chipów sensorowych posiada w swojej ofercie precyzyjny i wysokiej rozdzielczości cyfrowy czujnik temperatury ADT7410. Jest to łatwy w użyciu czujnik temperatury dla Arduino. Zasilany napięciem od 2,7 V do 5,5 V. Komunikuje się poprzez magistralę I2C z 16-bitową rozdzielczością (0,0078°C na lsb) lub domyślnie 13 bitów (0,0625°C na lsb).
Produkt kompatybilny z Arduino
Producent udostępnia przykładowy kod wraz ze schematem podłączenia dla użytkowników Arduino.
ADT7410 ma 2 piny adresowane, więc na jednej magistrali I2C można mieć do 4 czujników. Posiada również alarmowe piny o przerwie i temperaturze krytycznej. Czujnik jest bardzo dokładny i jego tolerancje temperatury wynoszą:
- ±0,5°C od −40°C do +105°C (2,7 V do 3,6 V)
- ±0,4°C od −40°C do +105°C (3,0 V)
Wyprowadzenia czujnika Adafruit ADT7410
Układ posada 8 wyprowadzeń w postaci otworów do samodzielnego wlutowania listwy goldpin raster 2,54 mm (zawarta w zestawie).
| Pin | Opis |
|---|---|
| VIN |
Napięcie zasilania od 3,3 V do 5 V. |
|
GND |
Masa układu. |
|
SCL |
Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
| A0 | Wybór adresu magistrali. |
| A1 | Wybór adresu magistrali. |
| INT | Pin typu "open-drain" wyjściowy przerwania. |
| CT | Pin typu "open-drain" przejdzie w stan niski lub do logicznego "0" po przekroczeniu progu temp. krytycznej (CT). |
Adres I2C w ADT7410 jest domyślnie ustawiony na 0x48. Jeśli ten adres będzie używany przez inny czujnik lub chcesz podłączyć więcej czujników temperatury ADT7410 do swojego urządzenia, możesz zmienić adres I2C dla konkretnego czujnika za pomocą styków A0 i A1 w oparciu o następującą konwencje nazewnictwa:
Specyfikacja techniczna Adafruit ADT7410
| Parametr | Zakres |
|---|---|
| Napięcie zasilania | od 1,4 V do 3,6 V |
| Zakres pomiarowy | ±0.5 °C od −40 °C do +105 °C (2.7 V do 3.6 V) ±0.4 °C od −40 °C do +105 °C (3.0 V) |
| Rozdzielczość | 0.0078 °C na Isb dla 16-bitów 0.0625 °C na Isb dla 13-bitów |
| Interfejs komunikacyjny | I2C (TWI) |
| Wymiary | 23.3 mm x 16.5 mm x 3.2 mm |
| Masa | 1,4 g |
