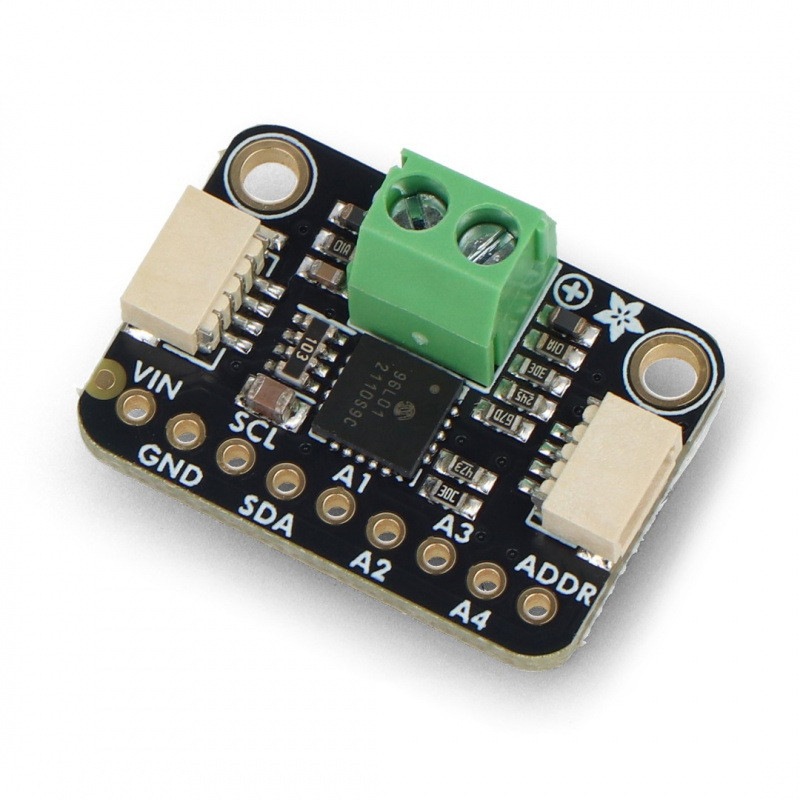

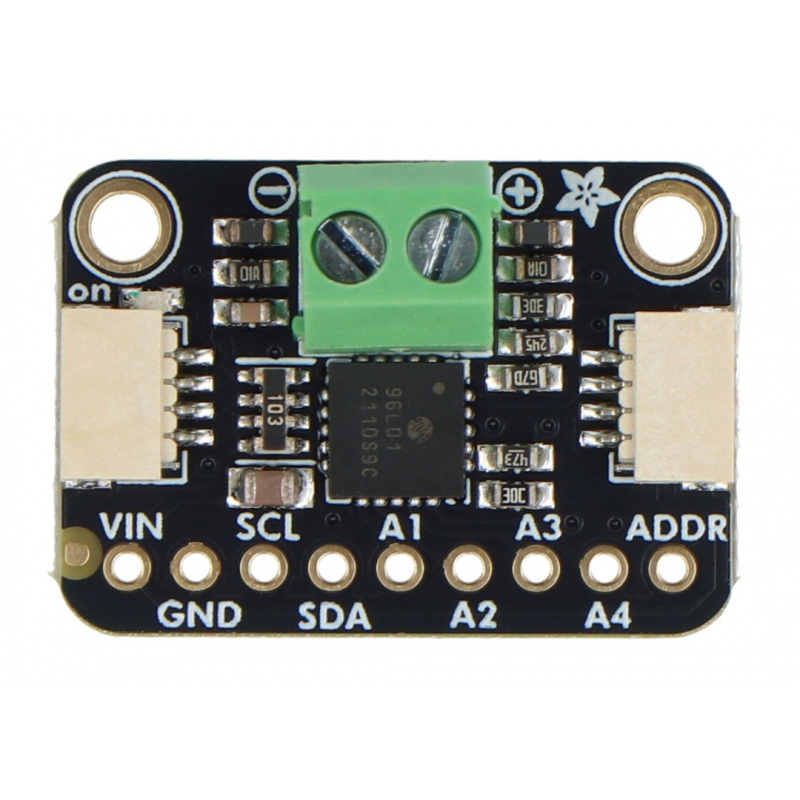

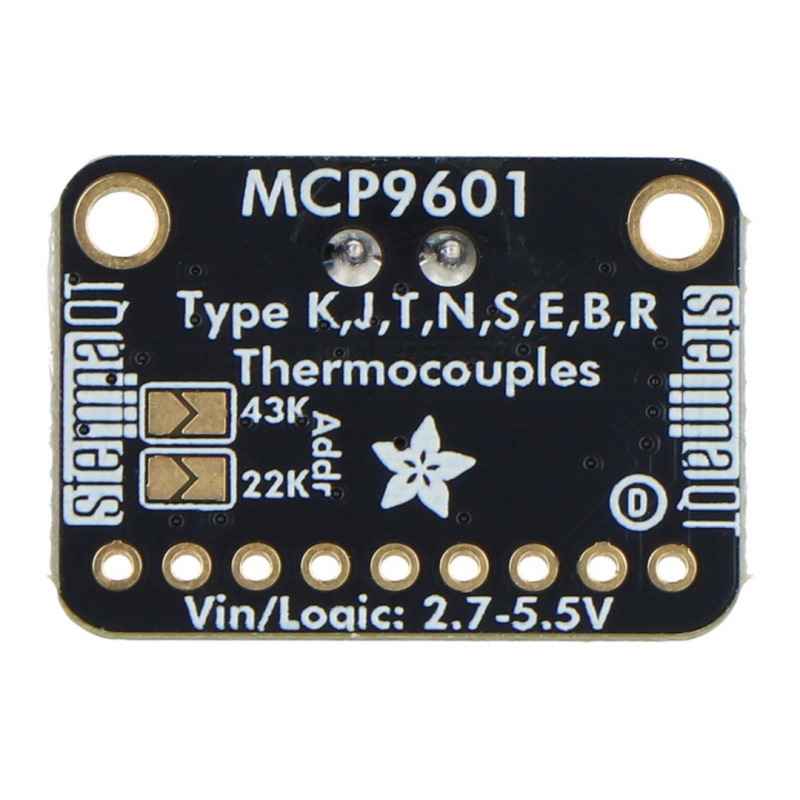

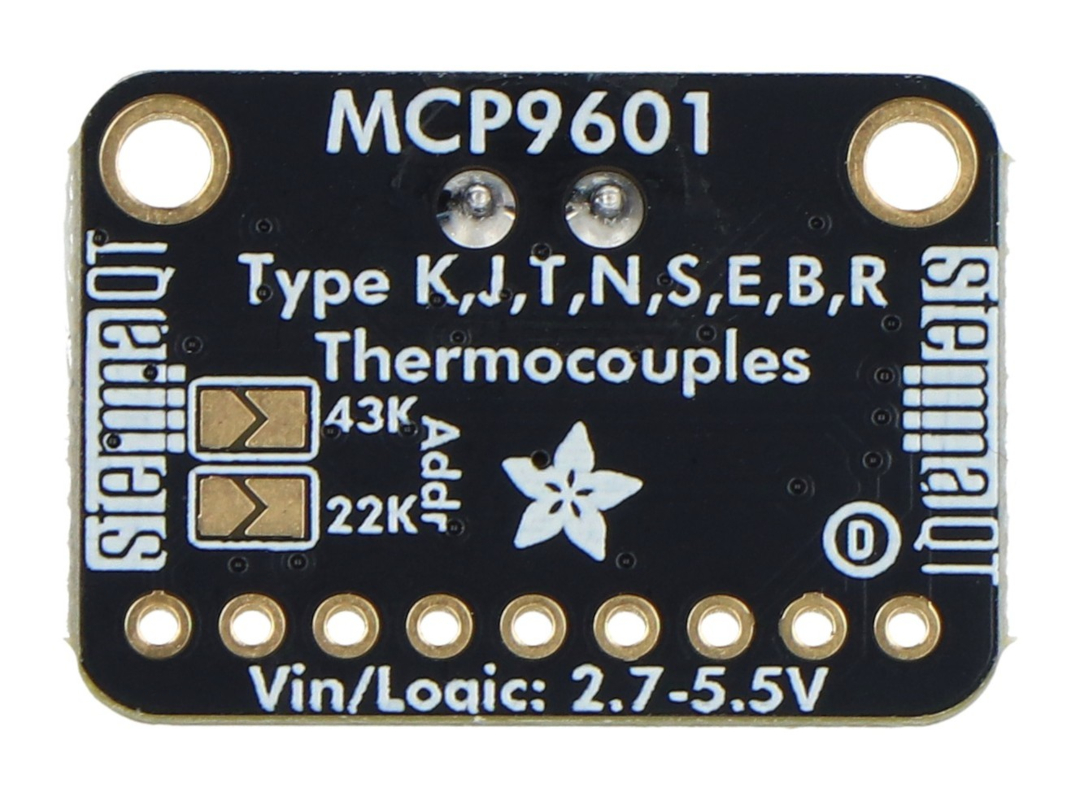

Opis produktu: Thermocouple Amplifier - przetwornik temperatury MCP9601 I2C - STEMMA QT / Qwiic - Adafruit 5165
Moduł wyprodukowany przez firmę Adafruit z wbudowanym układem MCP9601. Posiada dwa złącza Qwiic i obsługuje aż 8 typów termopar: K, J, T, N, S, E, B i R (ich zakresy wymieniono w specyfikacji produktu). Moduł może być wykorzystany z dowolnym mikrokontrolerem lub układem z komunikacją I2C. Ponadto możliwe jest także ustawienie alertów dotyczących wzrostu lub spadku temperatury.
Produkt kompatybilny z Raspberry Pi i Arduino!
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika. Znajdziesz w nim między innymi opis wyprowadzeń oraz instrukcję podłączenia z poszczególnymi modułami.
Zawartość zestawu z przetwornikiem temperatury.
Cechy szczególne Thermocouple Amplifier
- Obsługuje 8 typów termopar (K, J, T, N, S, E, B i R).
- Posiada dowolnie programowalne rejestry, które zwiększają elastyczność wykonywania projektów w różnych zastosowaniach wykrywania temperatury.
- Za pomocą rejestrów użytkownik ma możliwość ustawienia między innymi trybu niskiego poboru mocy dla projektów zasilanych z baterii.

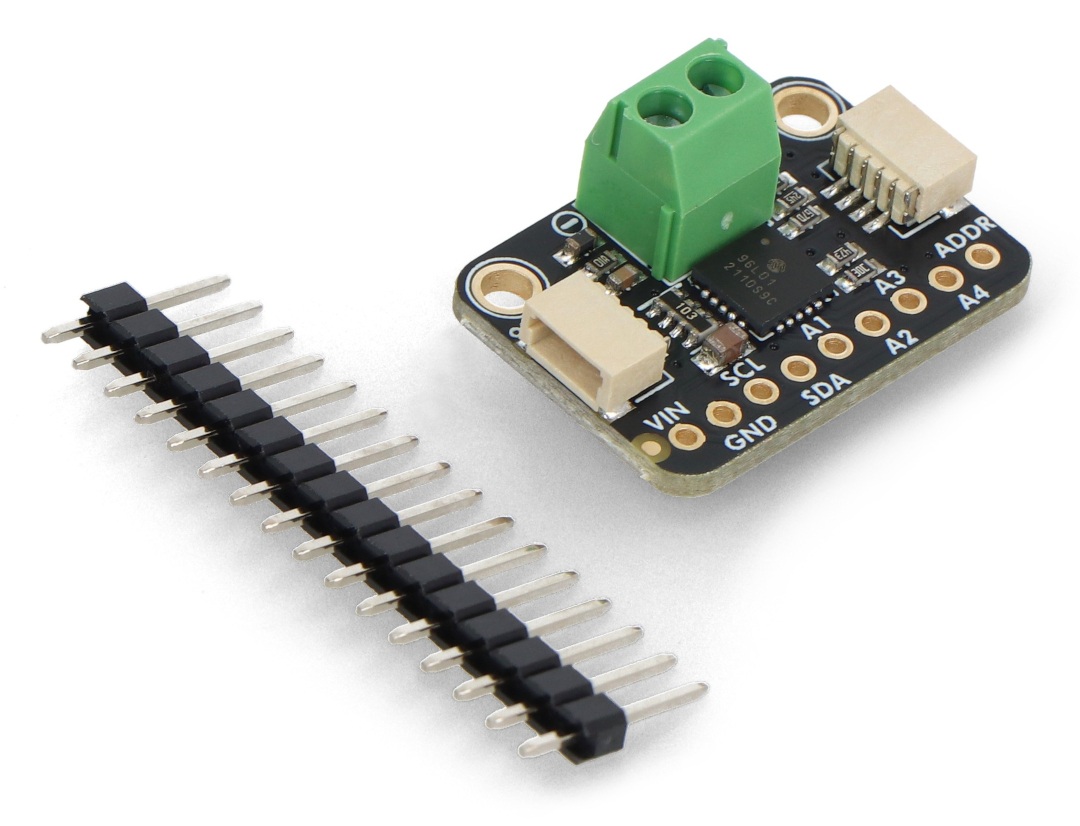

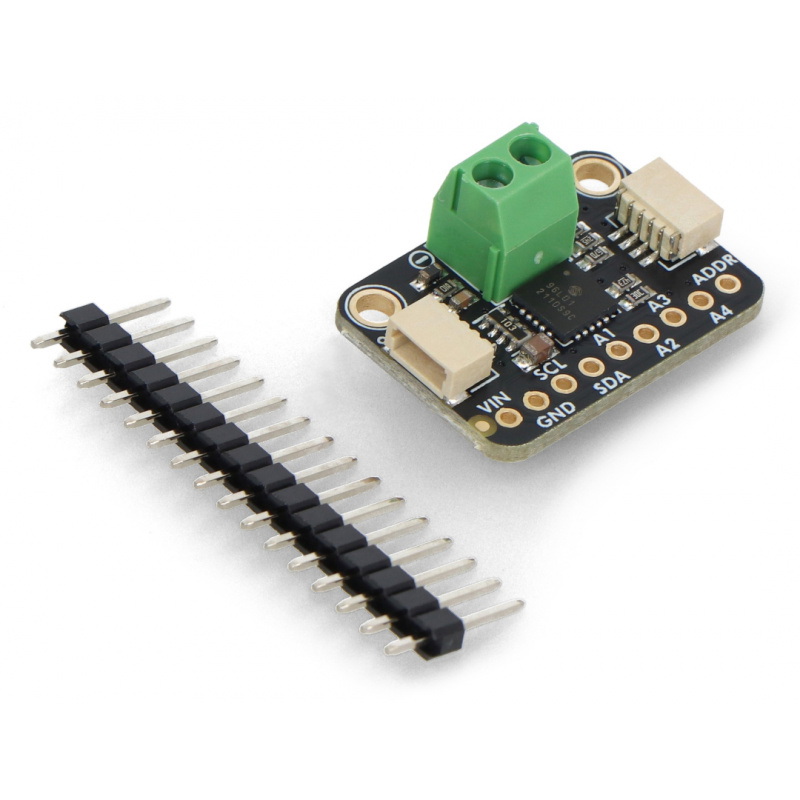

Zawartość zestawu
- Thermocouple Amplifier - przetwornik temperatury MCP9601 I2C - STEMMA QT / Qwiic
- Listwa goldpin 1x9 - raster 2,54 mm
- Złącze zaciskowe 1x2
Specyfikacja techniczna Thermocouple Amplifier - przetwornika temperatury
- Wbudowany układ: MCP9601 (MCP96L01)
- Napięcie zasilania: 3,3 V / 5 V
- Interfejs komunikacyjny: magistrala I2C
- Obsługa 8 termopar: typu K, J, T, N, S, E, B i R
- Zakres temperatur:
- typ K: od -200°C do +1372°C
- typ J: od -150°C do +1200°C
- typ T: od -200°C do +400°C
- typ N: od -150°C do +1300°C
- typ E: od -200°C do +1000°C
- typ S: od +250°C do +1664°C
- typ B: od +1000°C do +1800°C
- typ R: od +250°C do +1664°C
- Dokładność:
- typowa: ±2,0°C
- minimalna: ±4,0°C
- Rozdzielczość przetwornika ADC: ± 0,0625°C
- Złącza: STEMMA QT / Qwiic / pola lutownicze
- Wymiary modułu: 25,5 x 18 x 4,6 mm
