Opis produktu: Macro Pad Solder Kit - zestaw edukacyjny do nauki lutowania - RP2040 - Soldered 333347
Macro Pad Solder Kit pozwala samodzielnie zbudować praktyczny kontroler, który przyspiesza wykonywanie powtarzalnych czynności na komputerze. Pięć mechanicznych przycisków może uruchamiać skróty klawiaturowe, aplikacje, funkcje multimedialne lub sekwencje poleceń. Enkoder obrotowy umożliwia między innymi regulowanie głośności, wyciszanie dźwięku i obsługę innych zaprogramowanych funkcji. Sercem urządzenia jest dwurdzeniowy mikrokontroler RP2040, a za jego działanie odpowiada otwarte oprogramowanie QMK. Zestaw jest fabrycznie zaprogramowany, dlatego po poprawnym zmontowaniu i podłączeniu przez USB typu C może od razu pełnić funkcję klawiatury. Przypisanie przycisków można następnie dostosować do własnego sposobu pracy.

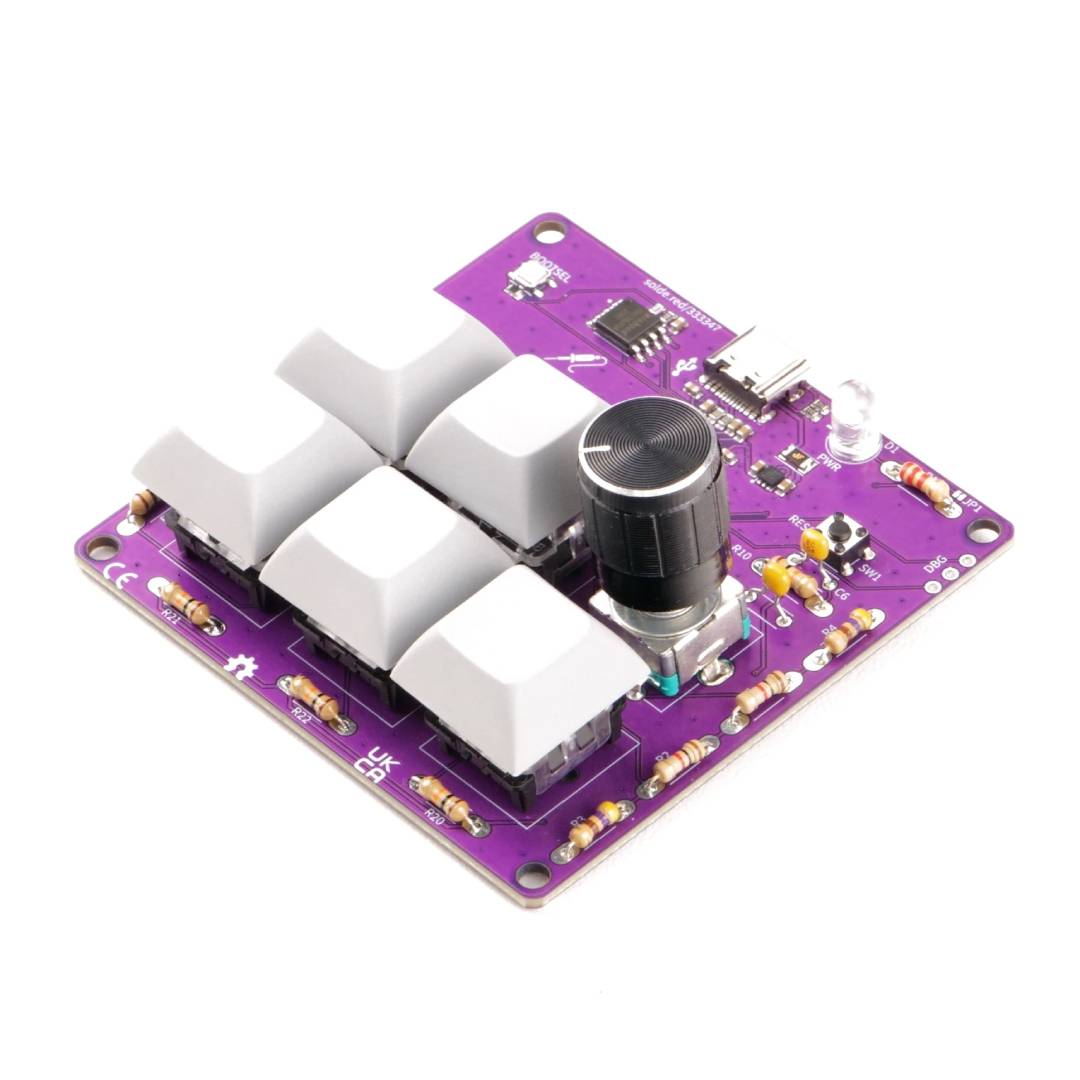

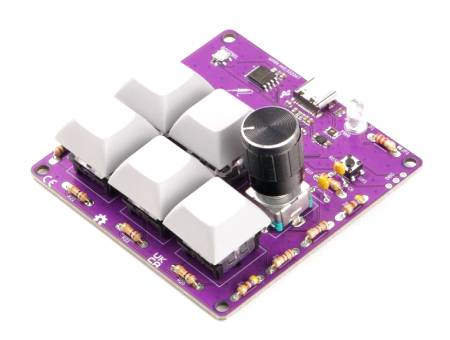

Macro Pad Solder Kit - zestaw edukacyjny do nauki lutowania - RP2040 - Soldered 333347.
Macro Pad Solder Kit to kompaktowy kontroler z pięcioma mechanicznymi klawiszami, oparty na mikrokontrolerze RP2040 i popularnym oprogramowaniu QMK.
Główne cechy macropada
- Pięć mechanicznych przełączników MX: zapewniają wyczuwalną reakcję podczas naciskania i mogą zostać zastąpione innymi kompatybilnymi przełącznikami
- Programowalne przyciski makro: pozwalają przypisywać skróty, polecenia i sekwencje czynności
- Enkoder obrotowy z nasadką: może służyć do regulacji głośności, przewijania lub obsługi własnych funkcji
- Mikrokontroler RP2040: dwurdzeniowy układ ARM Cortex-M0+ pracujący z częstotliwością do 133 MHz
- Oprogramowanie QMK: popularne rozwiązanie open source przeznaczone do konfigurowania klawiatur i kontrolerów
- Fabrycznie wgrane funkcje: obejmują między innymi odtwarzanie i pauzę, zmianę utworu, wyciszanie mikrofonu oraz regulację głośności
- Uniwersalna zgodność: urządzenie działa jako standardowa klawiatura w systemach Windows, macOS i Linux
- Złącze USB typu C: odpowiada za zasilanie, transmisję danych i programowanie mikrokontrolera
- Kompatybilność z elementami MX: umożliwia zmianę przełączników i nasadek klawiszy
- Kompaktowa konstrukcja: płytka o wymiarach 70 x 70 mm zajmuje niewiele miejsca na biurku
- Projekt open source: producent udostępnia schematy, pliki KiCad, konfigurację QMK, firmware i modele obudowy do druku 3D
- Poziom trudności 2: zestaw przeznaczony dla użytkowników mających podstawowe doświadczenie w lutowaniu
Edukacyjny zestaw do lutowania Macro Pad

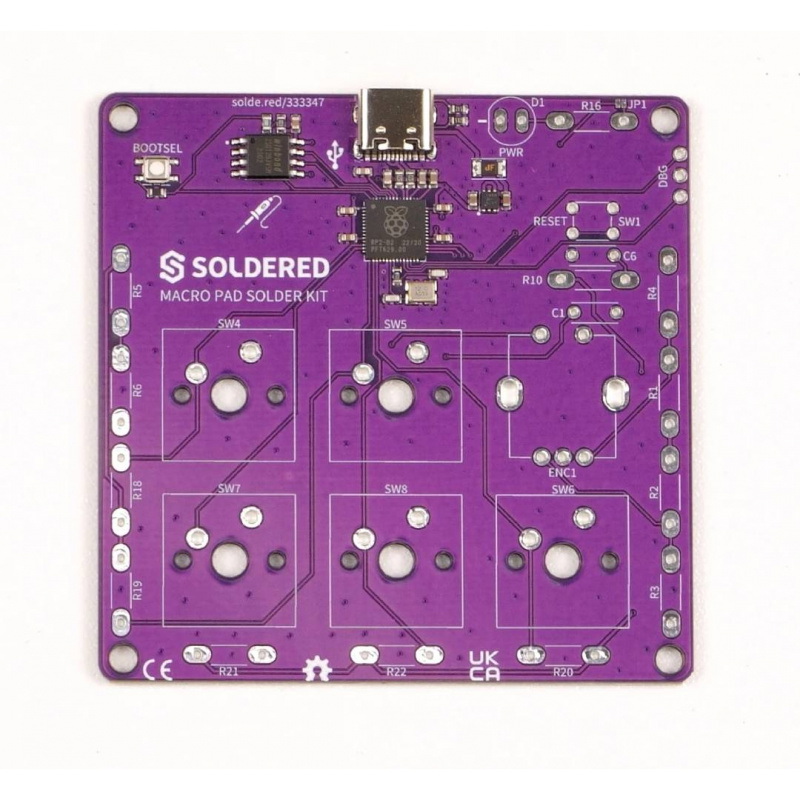

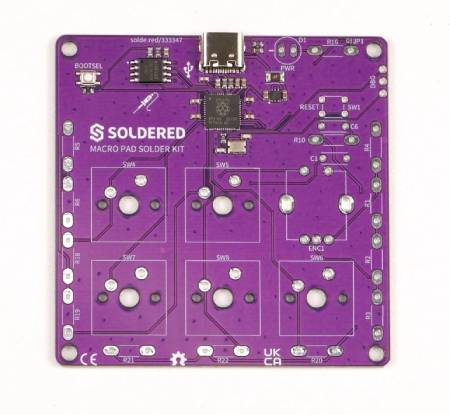

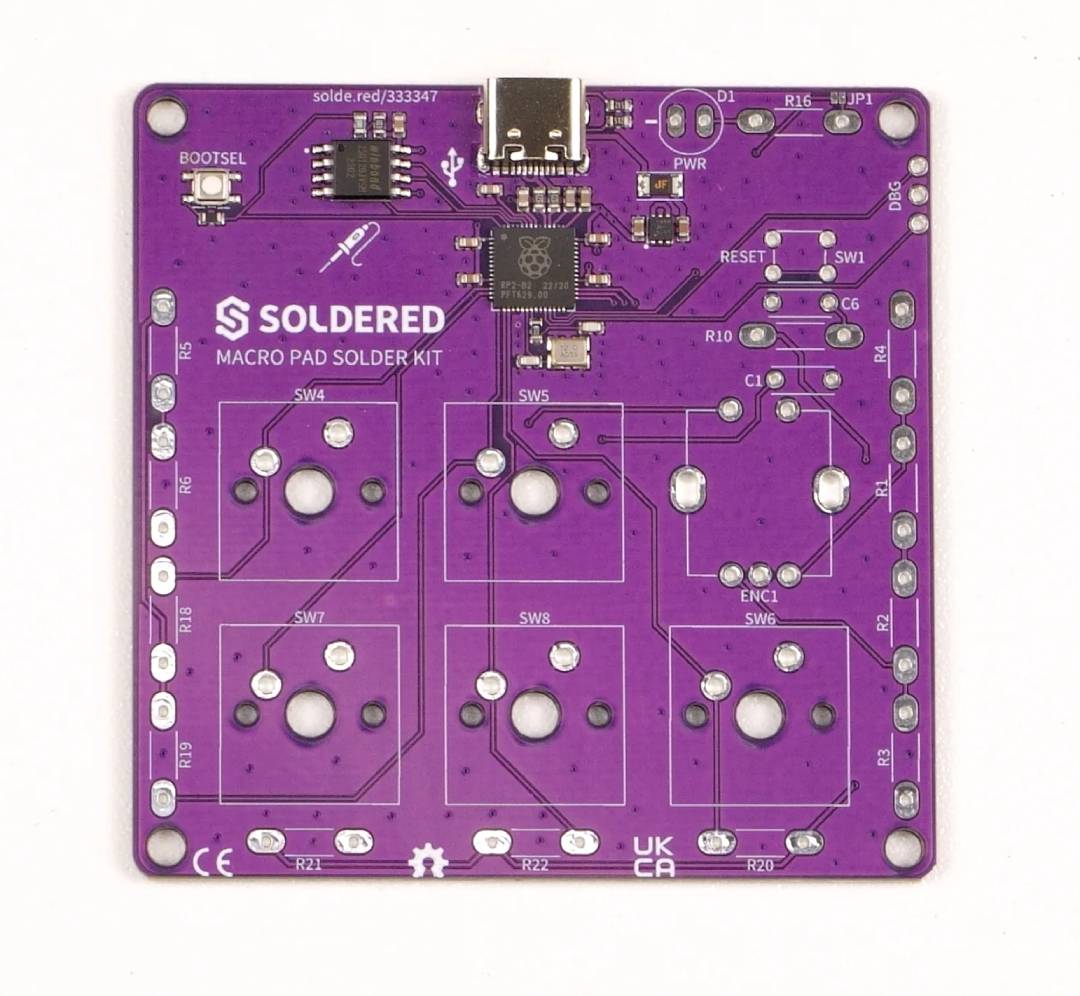

Macro Pad Solder Kit łączy naukę elektroniki z budową funkcjonalnego urządzenia, które można wykorzystywać każdego dnia. Podczas montażu lutujesz rezystory, kondensatory, przycisk reset, diodę LED, pięć przełączników mechanicznych oraz enkoder obrotowy. Pozwala to przećwiczyć rozpoznawanie wartości elementów, poprawne umieszczanie ich na płytce PCB oraz lutowanie komponentów przewlekanych. Dokumentacja prowadzi przez kolejne etapy montażu i wskazuje właściwe miejsca instalacji poszczególnych elementów. Mikrokontroler, złącze USB typu C i pozostałe komponenty SMD są już fabrycznie zamontowane na płytce, dzięki czemu projekt koncentruje się na lutowaniu elementów przewlekanych. Zestaw ma poziom trudności 2 i najlepiej sprawdzi się jako kolejny projekt po opanowaniu podstaw lutowania.
Projekt na poziomie trudności 2 pozwala rozwijać umiejętności lutowania elementów przewlekanych i montażu elektroniki.

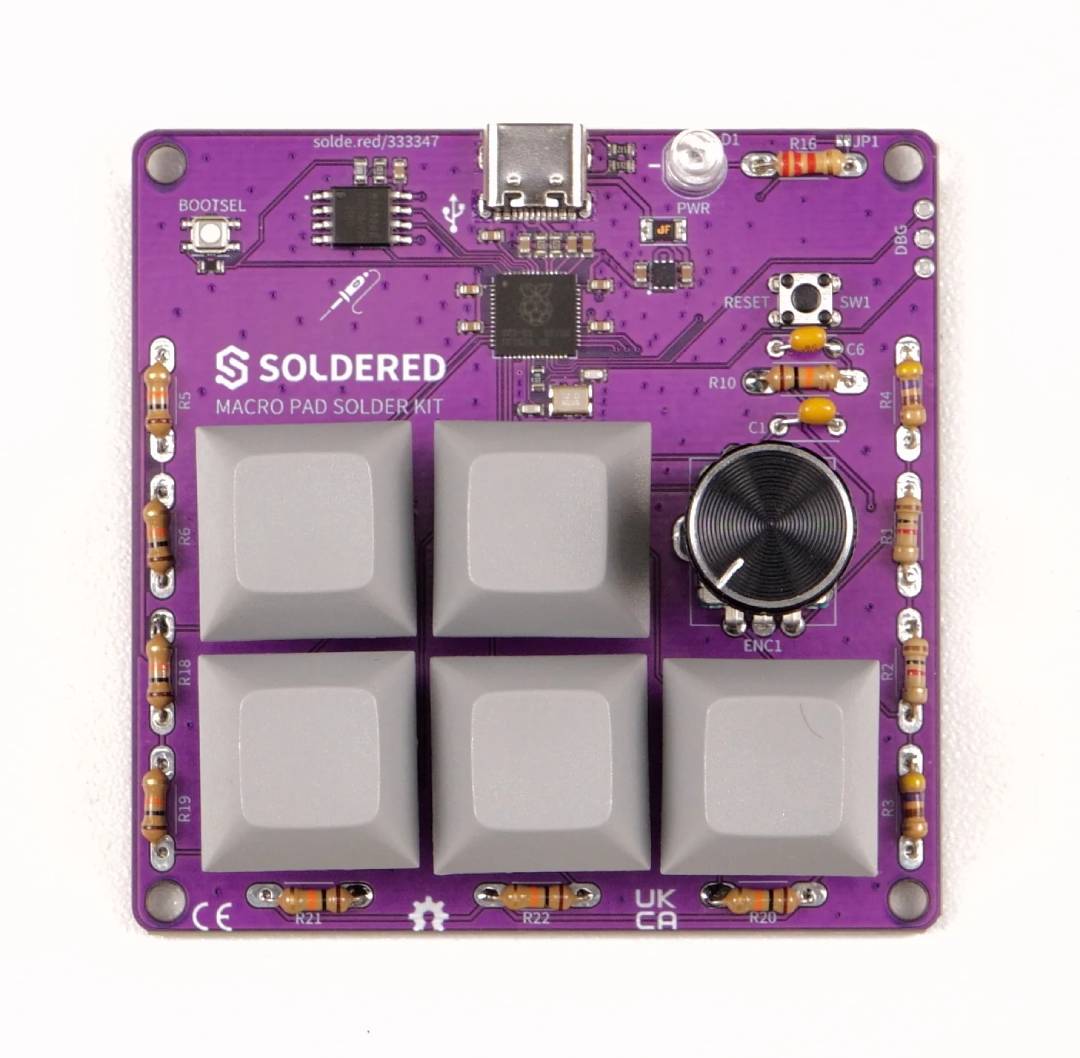

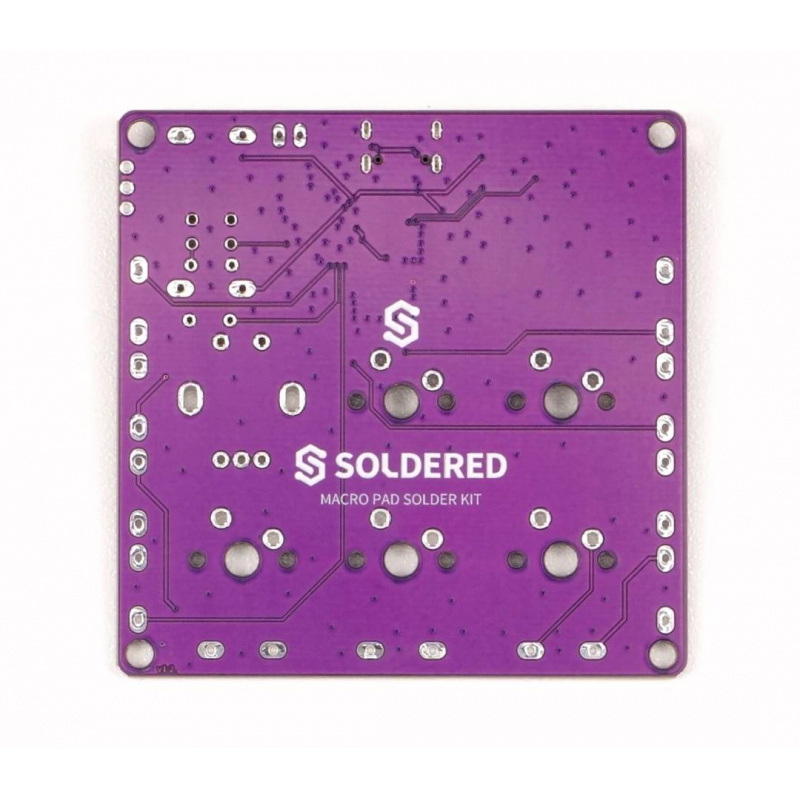

Całość mieści się na kompaktowej płytce o wymiarach 70 x 70 mm i działa jak standardowa klawiatura komputerowa.
Programowalna klawiatura QMK do codziennej pracy
Po zakończeniu montażu macropad może zastąpić wieloklawiszowe skróty pojedynczym naciśnięciem przycisku. Sprawdzi się między innymi podczas programowania, obróbki grafiki, montażu filmów, prowadzenia transmisji i pracy biurowej. Poszczególnym przyciskom można przypisać najczęściej używane polecenia, dzięki czemu obsługa aplikacji staje się szybsza i wygodniejsza. Oprogramowanie QMK pozwala modyfikować działanie przycisków oraz enkodera obrotowego. Możesz przygotować własny układ sterowania, przypisać skróty do uruchamiania programów lub skonfigurować funkcje multimedialne. Połączenie przez USB typu C sprawia, że gotowe urządzenie jest rozpoznawane przez komputer jako standardowa klawiatura. Otwarta konstrukcja pozwala rozwijać projekt również po zakończeniu podstawowego montażu. Możesz wymienić przełączniki MX, zastosować własne nasadki klawiszy oraz przygotować niestandardową konfigurację firmware. Producent udostępnia także modele obudowy przeznaczone do druku 3D. Pozwala to zabezpieczyć płytkę oraz dopasować wygląd macropada do pozostałych elementów stanowiska komputerowego.
Specyfikacja techniczna Macro Pad Solder Kit
- Poziom trudności: 2 - średniozaawansowany
- Mikrokontroler: RP2040
- Rdzeń procesora: dwurdzeniowy ARM Cortex-M0+
- Częstotliwość taktowania: do 133 MHz
- Pamięć SRAM: 264 kB
- Firmware: QMK
- Oprogramowanie fabryczne: wgrane przez producenta
- Liczba przełączników mechanicznych: 5
- Typ przełączników: zgodne ze standardem MX
- Liczba nasadek klawiszy: 5
- Element obrotowy: programowalny enkoder z nasadką
- Dodatkowy przycisk: reset
- Sygnalizacja: dioda LED
- Domyślne funkcje: odtwarzanie i pauza, poprzedni i następny utwór, wyciszanie mikrofonu, regulacja i wyciszanie głośności, uruchamianie poczty oraz kalkulatora
- Możliwość zmiany funkcji: tak
- Obsługiwane systemy: Windows, macOS, Linux
- Złącze: USB typu C
- Rodzaj urządzenia USB: klawiatura HID
- Konstrukcja: open source
- Wymiary: 70 x 70 mm
Zawartość zestawu
- Płytka PCB
- 5 przełączników mechanicznych
- 5 nasadek klawiszy
- Enkoder obrotowy
- Nasadka enkodera
- Dioda LED
- 8 rezystorów 10 kΩ
- 2 rezystory 470 Ω
- 2 rezystory 1 kΩ
- 1 rezystor 2,2 kΩ
- Kondensatory ceramiczne 0,1 µF
- Przycisk Reset
- Męska listwa goldpin

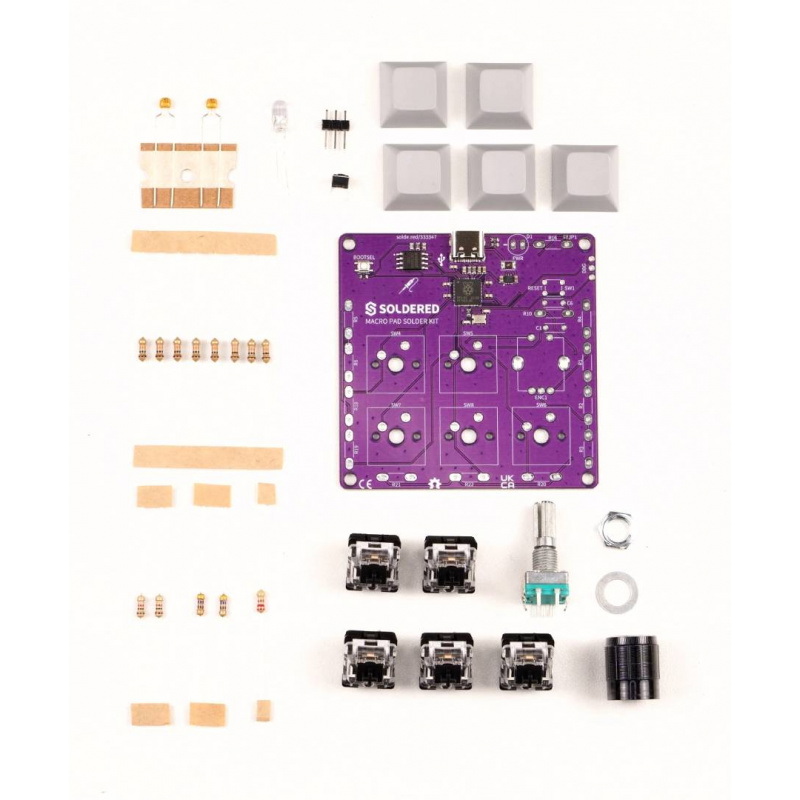

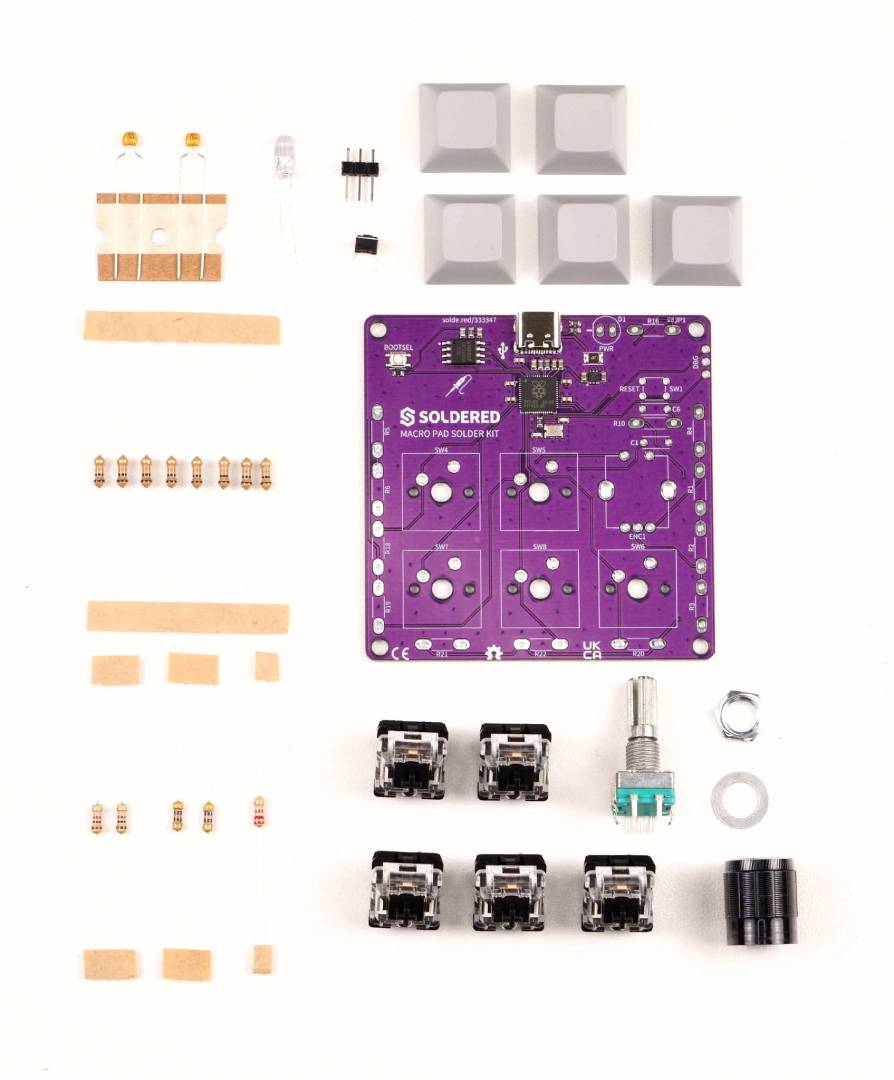

Elementy wchodzące w skład zestawu.
