Opis produktu: Silnik krokowy z przekładnią 28BYJ-48 5 V / 0.1 A / 0,03 Nm ze sterownikiem ULN2003
Silnik krokowy pięcio przewodowy z dedykowanym sterownikiem opartym na układzie ULN2003. Posiada zintegrowaną przekładnię 64:1. Zasilany jest napięciem 5 V, pobiera prąd 100 mA na cewkę. Moment trzymający po przekładni wynosi 0,3 kg*cm (0,03 Nm). Na wyjściu znajduje się wał o średnicy 5 mm.
Zastosowanie silników krokowych:
- drukarki
- urządzenia CNC
- drukarki 3D
- urządzenia laserowe
- manipulatory
Specyfikacja silnika krokowego
- Napięcie znamionowe: 5 V
- Pobór prądu na cewkę: 100 mA
- Przełożenie: 64:1
- Rezystancja cewki: 50 Ω
- Moment trzymający na wyjściu przekładni: 0,3 kg*cm (0,03 Nm).
- Wyprowadzenia: pięć przewodów)
- Średnica wału: 5 mm ze ścięciami
- Masa: 35 g
- Odległość pomiędzy otworami montażowymi: 35 mm
- Wymiary: ϕ28 x 19 mm (bez wału)
Szczegółowe informacje można znaleźć w dokumentacji silnika.

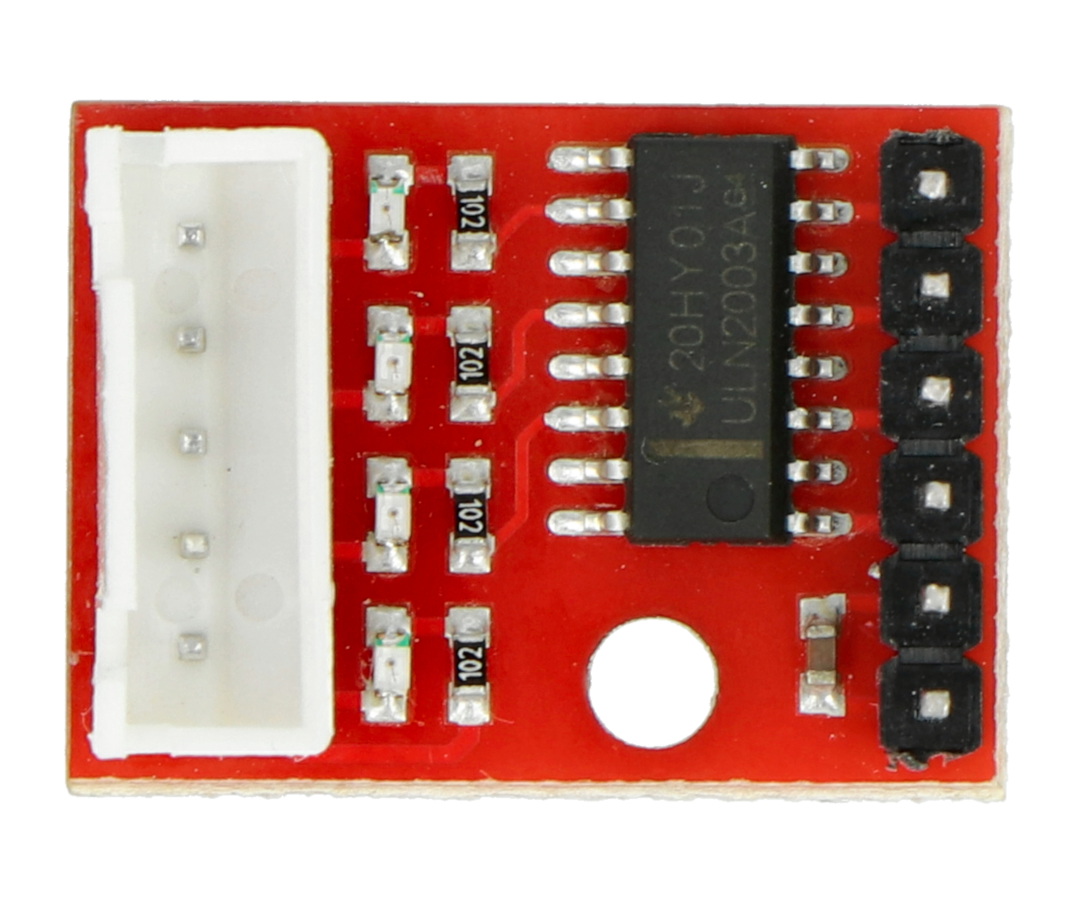

Specyfikacja sterownika
- Napięcie pracy: 5 V
- Zastosowany układ: ULN2003 (dokumentacja)
- Złącze zgodne z dołączonym do zestawu silnikiem
- Diody LED wskazujące aktualną fazę
- Siedem pinów wejściowych - IN1...IN7
- Wymiary płytki: 40 x 20 mm
Szczegółowe informacje można znaleźć w dokumentacji sterownika.
