Silnik bezszczotkowy z przekładnią 25Dx43L 45:1 ze sterownikiem PWM + enkoder

Indeks: DFR-05188 EAN: 6959420909636

Silnik bezszczotkowy z przekładnią 45:1, 159 obr/min, moment obrotowy 2,4 kg*cm (0,23 Nm). Urządzenia posiada wbudowany sterownik z wejściem PWM i DIR, dzięki temu nie wymaga dodatkowego sterownika. Dołączony enkoder posiada rozdzielczość 270 impulsów na obrót.

Silnik bezszczotkowy z przekładnią 25Dx43L 45:1 ze sterownikiem PWM + enkoder
98,00 zł
79,67 zł netto
Zapłać później
Producent: DFRobot

Opis produktu: Silnik bezszczotkowy z przekładnią 25Dx43L 45:1 ze sterownikiem PWM + enkoder

Silnik bezszczotkowy z przekładnią 45:1, 159 obr/min, moment obrotowy 2,4 kg*cm (0,23 Nm). Urządzenia posiada wbudowany sterownik kierunku i prędkości obrotowej z wejściem PWM i DIR, dzięki temu nie wymaga dodatkowego sterownika. Dołączony enkoder posiada rozdzielczość 270 impulsów na obrót wału wyjściowego z przekładni.

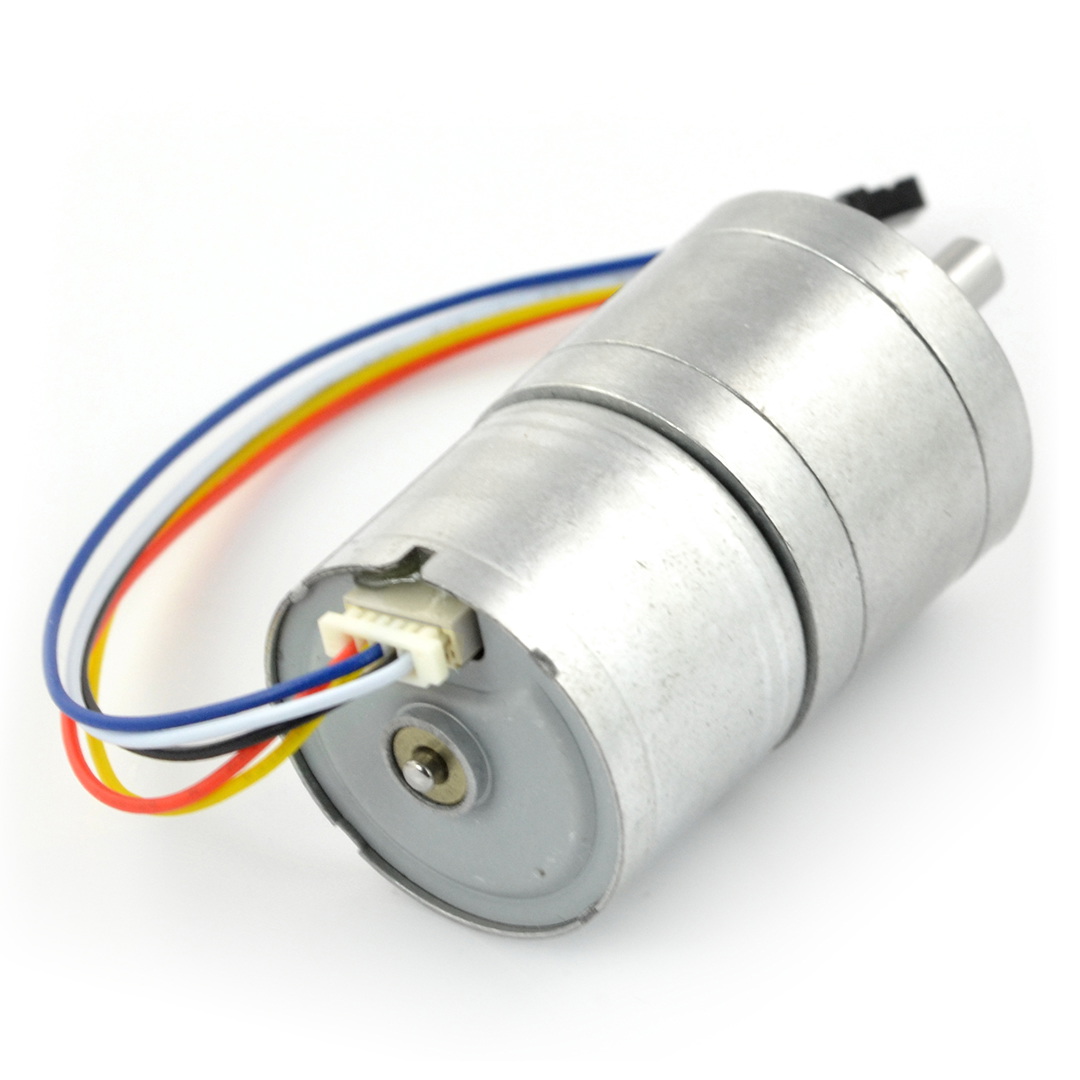

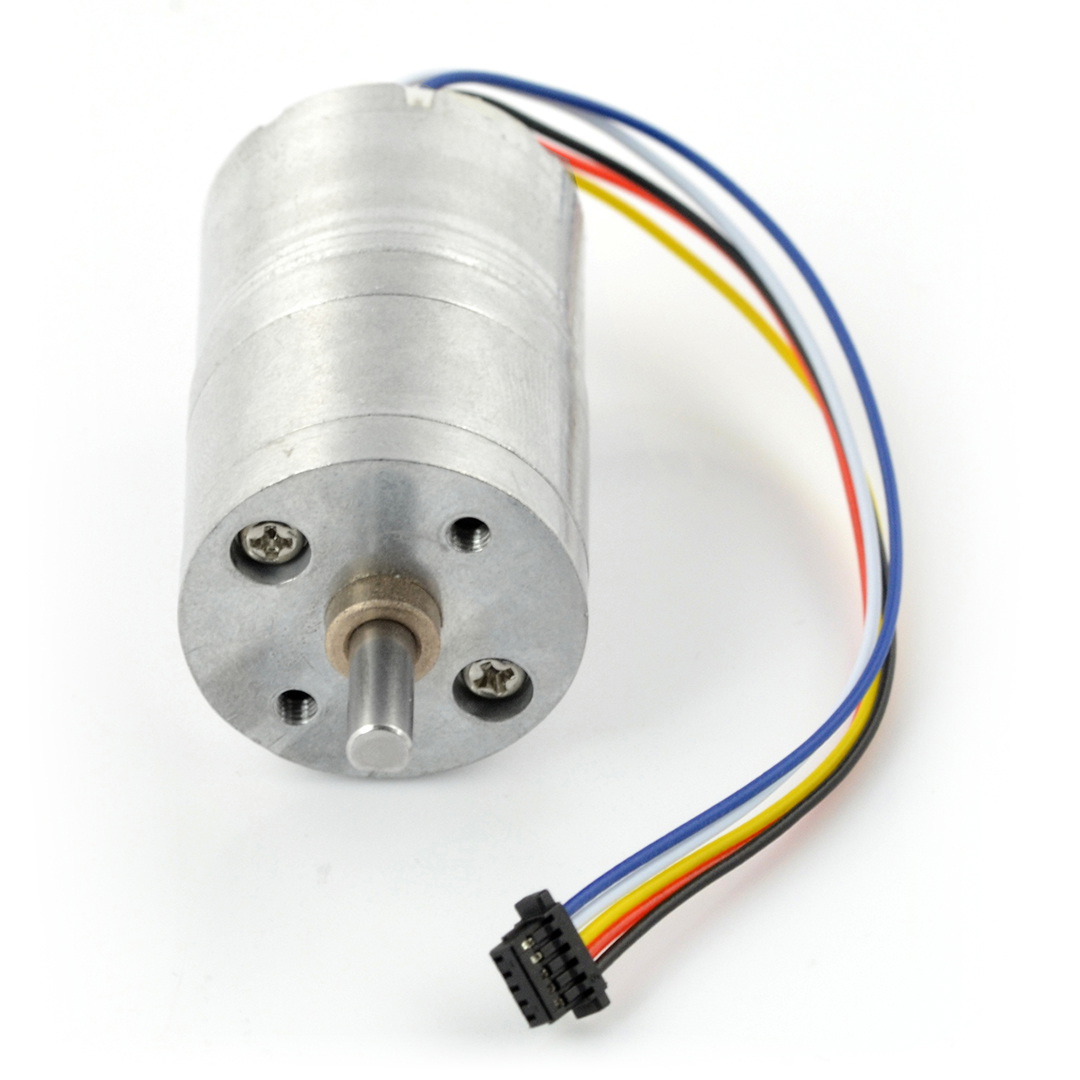

Silnik bezszczotkowy z przekładnią 25Dx43L 45:1 ze sterownikiem PWM+enkoder.

Przewody czujnika.

Podłączenie

Przewód Opis
czarny Napięcie zasilania -.
czerwony Napięcie zasilania +.
żółty Wyjście częstotliwościowe enkodera.
biały (szary) Regulacja obrotów - sygnał PWM o amplitudzie 5 V
niebieski Zmiana kierunku obrotów: +5 V / GND.

Specyfikacja silnika

  • Napięcie zasilania: 12 V
  • Przekładnia: 45:1
  • Prędkość obrotowa: do 159 obr/min
  • Moment obrotowy: 2,4 kg*cm (0,23 Nm)
  • Wbudowany sterownik kierunku i prędkości obrotowej
  • Rozdzielczość enkodera: 6 impulsów na obrót osi silnika (po przekładni 270 impulsów)
  • Złącze: raster 1 mm
  • Wymiary: 43 x 25 mm
  • Średnica wału: 4 mm (ścięty)
  • Masa: 70 g

Dołączony enkoder posiada rozdzielczość 270 impulsów na obrót wału wyjściowego z przekładni.

Szerokość opakowania 7 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 9 cm
Masa opakowania 0.07 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

Silnik bezszczotkowy z przekładnią 25Dx43L 45:1 ze sterownikiem PWM + enkoder

4.5/5

Średnia Ocena

2

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Ryszard 15.07.2024 Potwierdzony zakup
Silnik działa bardzo dobrze, tylko ze sterowaniem jest coś nie hallo. Moim zdanie sterowanie PWM źle działa. Jak podajemy 0V silnik stoi przy 5V maksymalna prędkość tak, powinno być. Tutaj wystarczy że podłączę 12V i silnik rusza. Musiałem zmienić wyjście transoptora na logikę odwrotną bo po włączeniu zasilania silnik wchodzi na maksymalne obroty. Podając sygnał PWM na czystym transoptorze regulacja obrotów działa normalnie. Reszta zgodnie z oczekiwaniami. Pozdrawiam Ryszard
Zuzanna 21.02.2024 Potwierdzony zakup
