Opis produktu: Shelly Uni - uniwersalny moduł WiFi
Uniwersalny moduł WiFi Shelly Uni, który pozwala na sterowanie dowolnym urządzeniem starszego typu poprzez WiFi, np. takim jak ekspres do kawy. Zasilany napięciem od 12 V do 36 V DC oraz od 12 V do 24 V AC. Moduł wyposażony został w 2 wejścia cyfrowe, które obsługują napięcie od 2,2 V do 35 V DC oraz od 12 V do 24 V AC, a także dwa wyjścia bezpotencjałowe, które umożliwiają przełączanie napięć do 36 V AC i do 24 V DC / 100 mA. Do modułu można również podłączyć 3 czujniki temperatury DS18B20. Płytka została zabezpieczona plastikową osłona, która chroni ją przed wilgocią, kurzem i przypadkowym zwarciem.

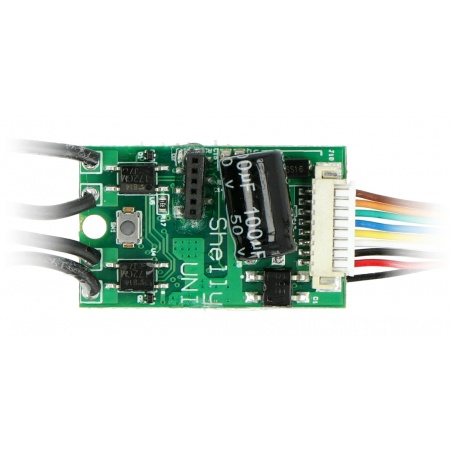

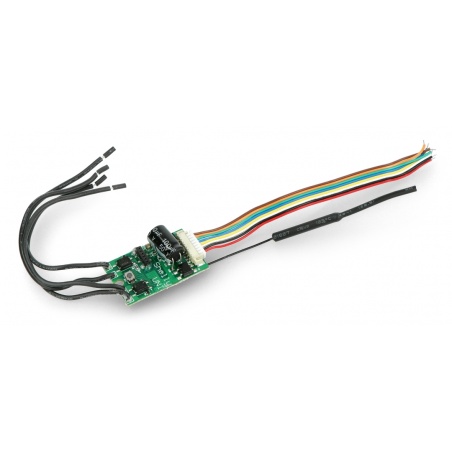

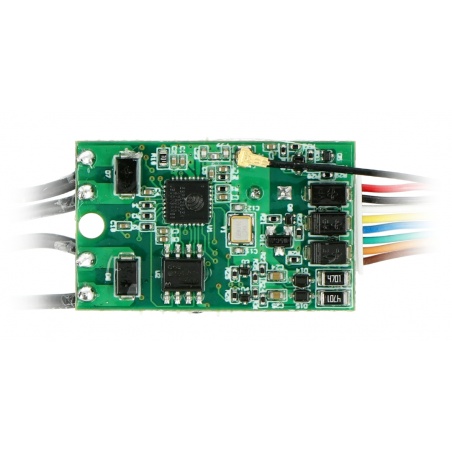

Uniwersalny moduł WiFi.
Schemat podłączenia modułu Shelly Uni.
Główne cechy modułu Shelly Uni
- Niewielkie wymiary - Shelly Uni jest najmniejszym modułem, który może zmienić każde urządzenie w inteligentne. Jego wymiary to 33 x 20 x 13 mm.
- Szeroki zakres napięcia zasilania - moduł może być zasilany napięciem od 12 V do 36 V DC lub od 12 V do 24 V AC.
- Uniwersalne wejście cyfrowe - posiada 2 niezależne wejścia cyfrowe współpracujące z napięciem od 2,2 V do 36 V DC lub od 12 V do 24 V AC.
- Uniwersalne wyjścia - wyposażony w 2 wyjścia bezpotencjałowe, które umożliwiają sterowanie z wejść lub oddzielnie, mogą przełączać napięcie do 36 V AC oraz do 24 V DC i z maksymalnym prądem 100 mA dla każdego.
- Uniwersalny ADC - pozwala na pomiar napięcia od 0 V do 30 V DC.
- Czujnik temperatury i wilgotności - Shelly Uni obsługuje do 3 czujników DS18B20 lub 1 czujnik wilgotności.
- Uniwersalne protokoły - obsługuje REST, MQTT, CoAP, Alexa, Google Home i Samsung Smart Things, dzięki czemu jest kompatybilny z wieloma platformami automatyki domowej.
- Zabezpieczenie przed wilgocią - płytka posiada plastikową osłonę chroniącą przed kurzem, wilgocią i przypadkowym zwarciem.
Specyfikacja uniwersalnego modułu WiFi Shelly Uni
| Parametr | Wartość |
|---|---|
| Napięcie zasilania AC | Od 12 V do 24 V |
| Napięcie zasilania DC | Od 12 V do 36 V |
| Wejścia | 2 niezależne wejścia od 2,2 V do 36 V DC i od 12 V do 24 V AC |
| Wyjścia | 2 wyjścia bezpotencjałowe do 36 V AC oraz do 24 V DC, maks. 100 mA na każdy |
| Zabezpieczenie przed przeciążeniem | Nie |
| Pomiar energii | ADC - dwa zakresy od 0 do 12 V i od 12 V do 30 V |
| Ilość kanałów | 2 |
| Pobór energii | Do 1 W |
| Inteligentne włączanie / wyłączanie | Tak |
| Funkcja wschód / zachód słońca | Tak |
| Harmonogram tygodniowy | Tak |
| Opcja UL | Nie |
| Protokół komunikacji WiFi | 802.11 b/g/n |
| Częstotliwość | Od 2400 MHz do 2500 MHz |
| Moc sygnału | 1 mW |
| Zasięg | Do 50 m na zewnątrz i do 30 m wewnątrz (zależne od materiałów, z jakich budynek został wykonany) |
| Temperatury pracy | od -40°C do 40°C |
| Wymiary | 33 x 20 x 13 mm |
